ОПИСАНИЕ СБОРКИ И ПОДГОТОВКА К РАБОТЕ

Газонокосилка поставляется в картонной коробке, обеспечиваю-

щая её целостность при транспортировке. Сняв бандажные лен-

ты и металлические скрепки, открыть верхние клапана коробки и

осторожно поднять газонокосилку. Извлечь все комплектующие.

ВНИМАНИЕ! Обратите внимание на содержимое упа-

ковки и проверьте сохранность газонокосилки. Перед

началом эксплуатации газонокосилки - внимательно

прочитайте данный паспорт! Внимательно ознакомь-

тесь с расположением органов управления газоно-

косилки, научитесь заводить и быстро останавливать

двигатель. Произведите сборку газонокосилки.

Сборка газонокосилки

Сборку производите в соответствии с иллюстрациями. Утилизи-

руйте упаковку в соответствии с требованиями охраны окружаю-

щей среды. Для удобства

и компактности упаков-

ки газонокосилка по-

ступает в разобранном

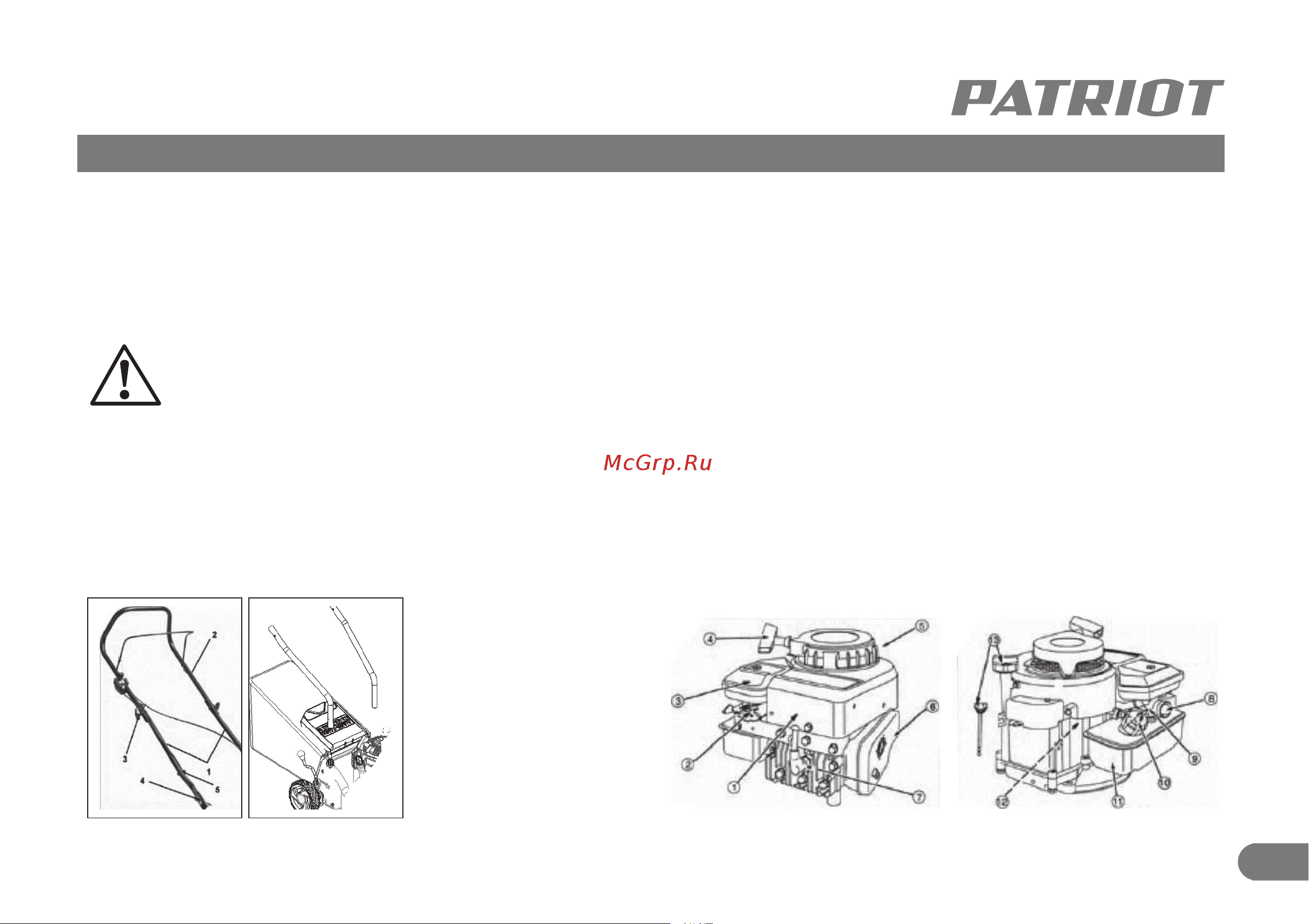

виде. Сборка рукоятки

(Рис. 2).

Прикрепите две нижние

части рукоятки (1) к верх-

ней рукоятке (2), исполь-

зуя болты и шайбы (3).

Установка рукоятки

Вставьте нижнюю часть собранной рукоятки в места установки на

корпусе крепление кабеля и тяг управления.

Кабели и тяги управления крепятся специальными фиксатора-

ми (5). Защелкните фиксатор (5) на кабеле, соединяющем блок

выключателя и двигатель. Сдвиньте фиксатор к нижней рукоят-

ке. Защелкните другие фиксаторы на других тягах управления.

Сдвиньте фиксатор к верхней рукоятке.

Основные части двигателя (Рис. 3)

Основным элементом газонокосилки является 4-х тактный дви-

гатель внутреннего сгорания (Рис. 3), с вертикальной осью ко-

ленвала и его основные части: (2) - рычаг дросселя; (3) -фильтр

воздушный; (4) - стартер ручной; (5) - защитный кожуж; (6) - глу-

шитель; (7) - свеча зажигания; (8) - кнопка топливного насоса; (9) -

карбюратор; (10) - пробка бензобака; (11) - бензобак; (12) - корпус

двигателя; (13) - маслоналивная горловина.

Рис. 2

Рис. 3
