Rubetek кран 1/2 RK-3558 [2/2] Схемы подключения
![Rubetek RK-3558 [2/2] Схемы подключения](/views2/1744026/page2/bg2.png)

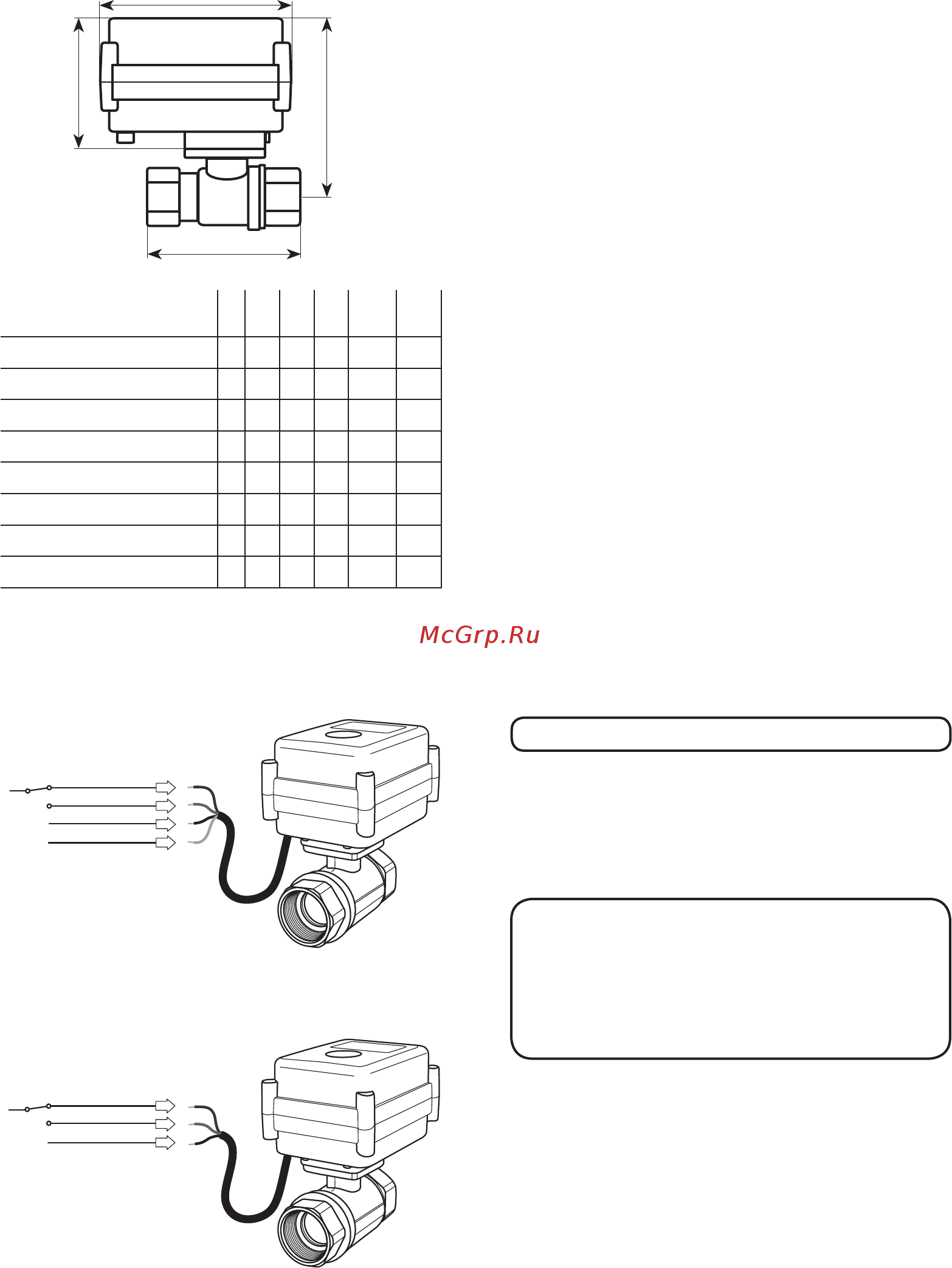

Установочные размеры (мм):
Модель A B L H
шири-
на
вес,
гр
Neptun AquaControl 12В ½" 64 85,5 55 93,5 72,6 560
Neptun Bugatti Pro 12В ¾" 64 85,5 60 97 72,6 655
Neptun AquaControl 12В 1
" 64 85,5 70,5 101 72,6 832
Neptun AquaControl 12В 1
¼" 64 85,5 85,5 106 72,6 1110
Neptun AquaControl 220В
½" 64 85,5 55 93,5 72,6 583
Neptun AquaControl 220В ¾" 64 85,5 60 97 72,6 679
Neptun AquaControl 220В 1
" 64 85,5 70,5 101 72,6 854
Neptun AquaControl 220В 1
¼" 64 85,5 85,5 106 72,6 1133
Транспортировка и хранение
Кран шаровой с электроприводом допускается
транспортировать всеми видами транспорта всо-
ответствии с правилами, действующими на кон-
кретном виде транспорта, с соблюдением условий
транспортирования группы С по ГОСТ 23216 78.
Краны шаровые с электроприводом должны хра-
ниться с соблюдением условий хранения 2 (С) по
ГОСТ 15150 -69.
Меры безопасности
Кран шаровой с электроприводом соответствует
техническому регламенту таможенного союза
ТРТС 004/2011 «О безопасности низковольтного
оборудования», ТР ТС 020/2011 «Электромаг-
нитная совместимость технических средств»,
ТРТС010/201 «О безопасности машин и оборудо-
вания».
Подключение крана шарового с электроприводом
должно производиться квалифицированным элек-
триком.
Все работы по монтажу и подключению крана ша-
рового с электроприводом следует проводить при
отключенном напряжении питания.
Срок службы изделия не менее 4 лет.
Схемы подключения
A
B
H
L
Обязательным для выполнения гарантийных
обязательств является наличие заполненного
гарантийного талона с указанием наимено-
вания изделия, названия магазина или тор-
говой фирмы, продавшей товар, её штампа,
Ф.И.О. и подписи уполномоченного лица.
Гарантийный срок: 4 года со дня продажи
Гарантийные обязательства не распространяются
на краны с электроприводом Neptun AquaControl,
имеющие механические повреждения, а также если
дефект возник в результате неправильного монтажа,
подключения и эксплуатации данных приборов.
Гарантийные обязательства
Гарантийные мастерские находятся по адресу:
109147, г. Москва, ул. Марксистская, д. 5, стр. 1,
Тел.: (495) 258-90-40, (495) 916-02-34
141008, Московская область, г. Мытищи,
Проектируемый пр-д 5274, стр. 7,
Тел./факс: (495) 728-80-80
Рис. 1 Электрическая схема подключения крана с электроприводом
серии Neptun AquaControl 220В
Рис. 2 Электрическая схема подключения крана с электроприводом
серии Neptun AquaControl 12В
L
красный (открыть)
синий (закрыть)
черный (общий)
зеленый (земля)
N
PE
красный (открыть)
зеленый (закрыть)
черный (общий)
+12 B
-12 B
Произведено компанией
Taizhou Kaitao Valve Co., Ltd
по заказу ООО «Специальные системы и технологии»
