SC&T TTP111VGA sct0300 [3/4] На приёмнике и на передатчике
![SC&T TTP111VGA sct0300 [3/4] На приёмнике и на передатчике](/views2/1809555/page3/bg3.png)

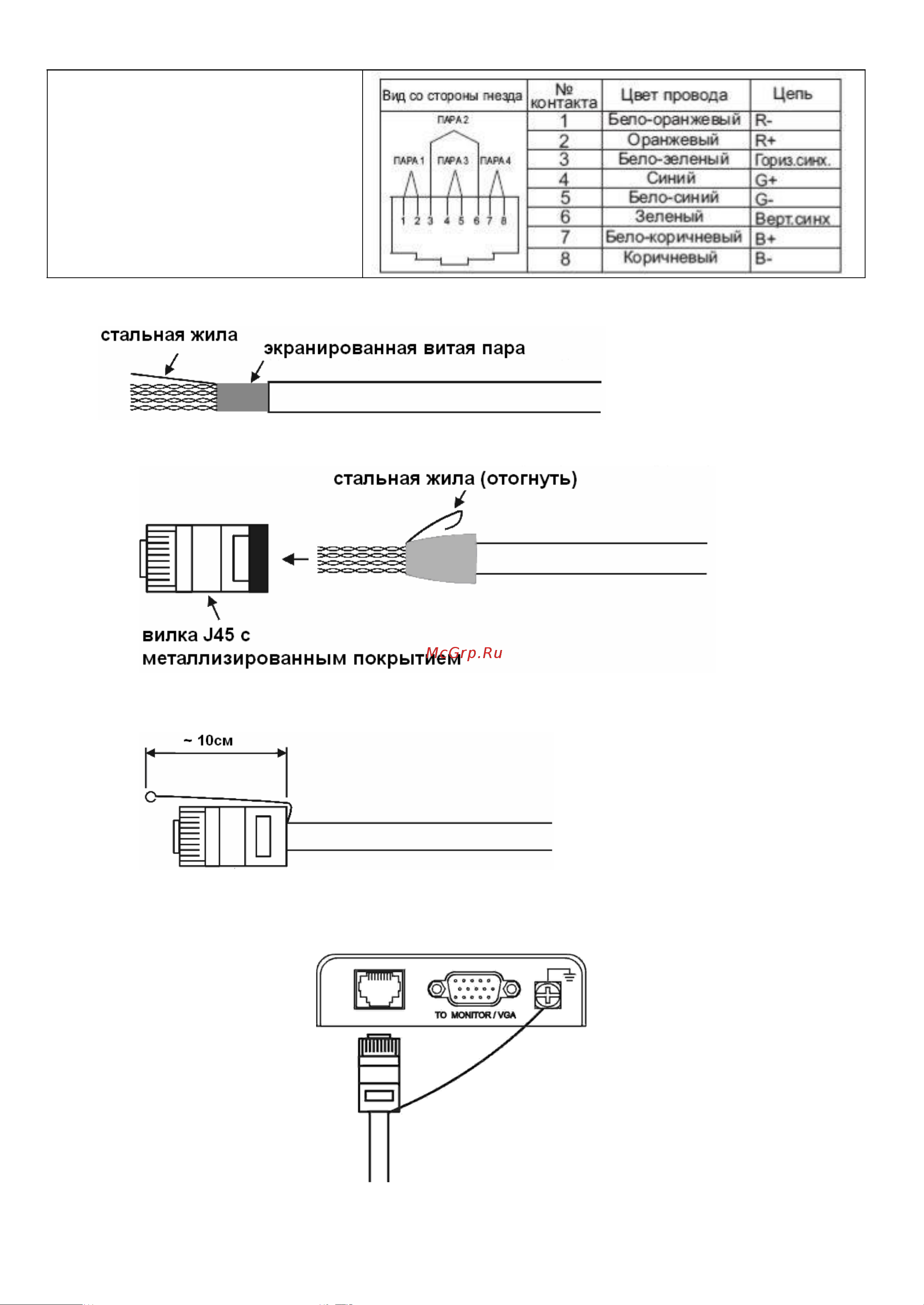

Схема подключения кабеля
UTP (STP) к вилке RJ45
1. Кабель STP (экранированная витая пара со стальной жилой).
2. Вилка RJ45 c металлизированным покрытием для подключения экранированного кабеля.
3. При разделке кабеля STP длина стальной жилы должна быть около 10см.
4. Подключить стальную жилу от вилки RJ45 под винт заземления на корпусе TTР111VGA
(на приёмнике и на передатчике).
