BBK 28LEM-1001 [6/24] Обзор устройства 4
![BBK 19LEM-1001 [6/24] Обзор устройства 4](/views2/1084023/page6/bg6.png)

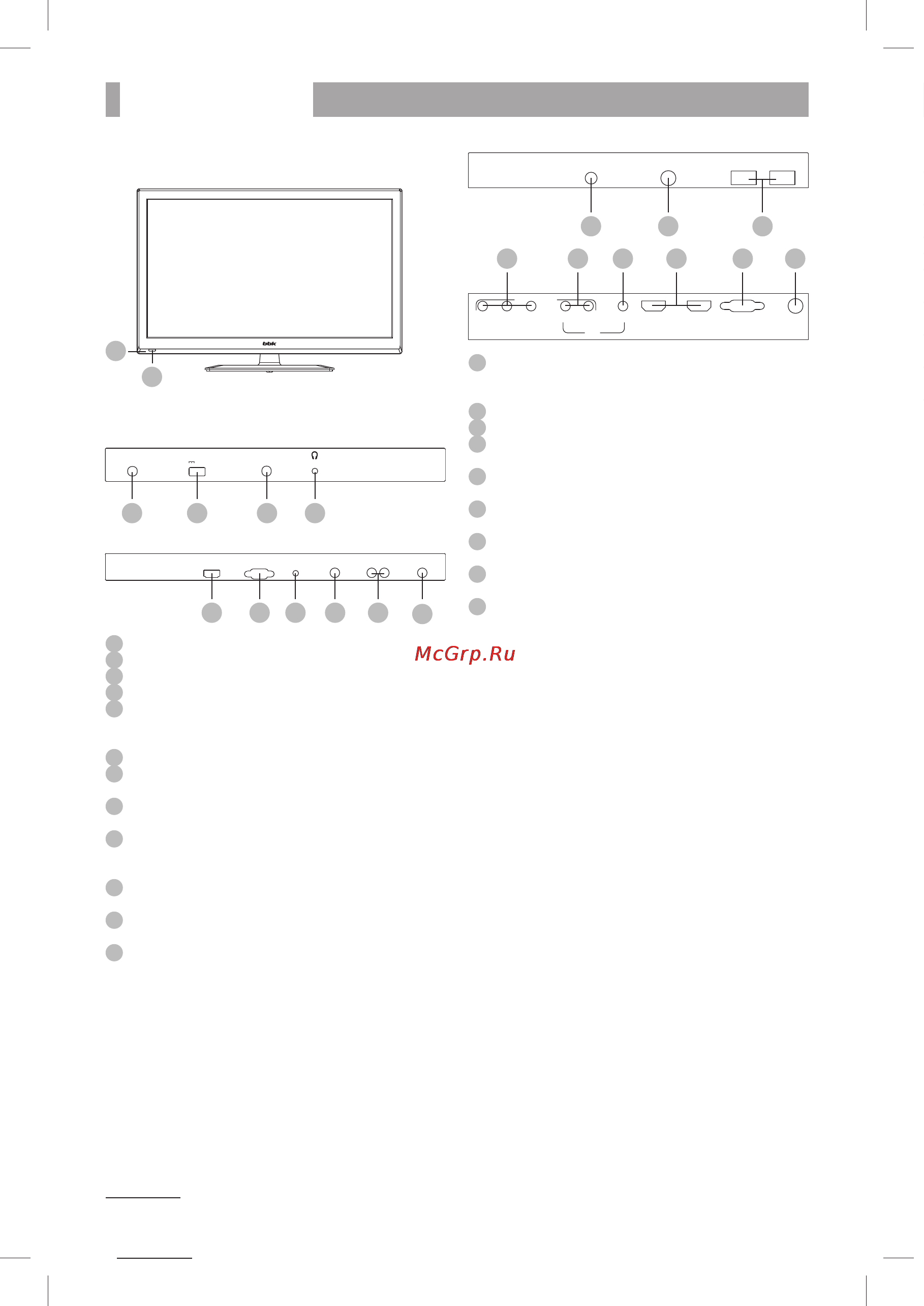

ОБЗОР УСТРОЙСТВА 4
* На рисунке схематично изображена панель модели 19LEM-1001.
ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ
Передняя панель телевизора*
1
2
Боковые панели телевизора 19LEM-1001, 22LEM-1001/F,
24LEM-1001
7 8 9 10 11
43 5 6
12
ANTDIGITAL
AUDIO OUT
PC
PC/DVI
AUDIO
VIDEO L-AUDIO-R COMPONENTHDMI
USB
5В 500mA
1
ИК-датчик системы дистанционного управления
2
Индикатор рабочего режима/режима ожидания
3
Коаксиальный цифровой аудиовыход
4
USB2.0-порт для подключения внешних устройств
5
Разъем ANT
Разъем для подключения антенного кабеля
(сигнал эфирной антенны или кабельного телевидения)
6
Разъем для подключения наушников
7
Разъем HDMI
Интерфейс для передачи сигнала высокой четкости
8
Разъем PC
Разъем для подключения к компьютеру
9
Разъем PC/DVI AUDIO
Разъем для подключения внешнего источника
аудиосигнала
10
Разъем VIDEO
Композитный видеовход
11
Разъем AUDIO L R
Стереофонический аудиовход
12
Разъем COMPONENT
Компонентный видеовход YPrPb
Боковые панели телевизора 28LEM-1001
31 2
4 5 6 7 8 9
DIGITAL
AUDIO OUT
USB 2
USB 1
PC/DVI
AUDIO
HDMI2 HDMI1VIDEOR - AUDIO - L PC ANT
Pr Pb Y
AV
COMPONENT
5В --- 500mA 5В --- 500mA
1
Разъем PC/DVI AUDIO
Разъем для подключения внешнего источника
аудиосигнала/видеосигнала
2
Коаксиальный цифровой аудиовыход
3
USB2.0-порты для подключения внешних устройств
4
Разъем YPbPr
Компонентный видеовход
5
Разъем AUDIO L R
Стереофонический аудиовход
6
Разъем VIDEO
Композитный видеовход
7
Разъемы HDMI1, HDMI2
Интерфейс для передачи сигнала высокой четкости
8
Разъем PC
Разъем для подключения к компьютеру
9
Разъем ANT
Разъем для подключения антенного кабеля
(сигнал эфирной антенны или кабельного телевидения)
