Последовательность монтажа теплого пола
1. Монтаж теплого пола должен производиться квалифицированным специалистом.
2. Подготовьте все необходимые для монтажа материалы и инструменты:
• Комплект теплого пола CALEOSUPERMAT/ CALEO EASYMAT/ CALEO COMFOMAT.
• Терморегулятор CALEO.
• Датчик температуры пола (из комплекта терморегулятора) с гофрированной трубкой илиSU 8x25
(устанавливается без гофротрубки, приобретается отдельно).
• Отвертка шлицевая.
• Инструмент для снятия изоляции.
• Ножницы.
• Нож.
3. Заранее определите место расположения терморегулятора на стене. Лучше расположить его в наиболее
удобном и доступном месте. Например, рядом с выключателем.
4. Определите поверхность пола, на которую впоследствии будет уложен термомат. Помните, что теплый пол
может быть уложен только на площадь, свободную от мебели и низкостоящих предметов.
При выборе расположения системы теплых полов руководствуйтесь
следующими требованиями и рекомендациями:
Планируйте размещение матов таким образом, чтобы над ними не было неподвижных предметов иобо-
рудования (таких, как ванны, душевые кабины, унитазы, холодильники, стиральные и посудомоечные
машины, кухонные плиты, мебель без ножек и проч.), а также любых других конструкций, затрудняющих
свободную циркуляцию воздуха.
Если на поверхности пола имеются термокомпенсационные швы, нагревательные маты должны быть раз-
ложены так, чтобы исключить прохождение нагревательного кабеля через эти швы.
Для каждого помещения необходимо использовать отдельный нагревательный мат с терморегулятором.
При наличии в одном помещении полов с разными типами покрытия используйте несколько нагреватель-
ных матов с отдельными терморегуляторами для каждого.
Соблюдайте расстояние не менее 5 см от нагревательного мата до стен, мебели и прочих предметов,
препятствующих свободному тепловыделению в воздух. Расстояние от нагревательного мата до других
нагревательных приборов (стояки, трубы водяного отопления и горячего водоснабжения и т.п.) должно
быть не менее 10 см.
Максимально точно рассчитывайте площадь обогрева и выбирайте для каждого помещения подходящий
нагревательный мат.
Учитывайте мощность устанавливаемых нагревательных матов, их нагрузку на электрическую сеть
ипредельно допустимые значения токов предохранительных автоматов (для систем мощностью более
2кВт рекомендуется подключение через отдельную проводку и автомат).
По возможности устанавливайте терморегуляторы нагревательных матов, укладываемых во влажных
помещениях, вне этих помещений.
5. Подготовьте чистую и ровную поверхность пола для монтажа термомата. Для лучшей адгезии плиточного
клея рекомендуется нанести слой грунтовки. Перед укладкой нагревательного мата дайте загрунтованной
поверхности высохнуть.
6. Установите датчик температуры пола (одним из вариантов).
6.1. В случае установки датчика температуры пола без гофрированной трубки необходимо использовать
датчик температуры пола SU 8x25 (приобретается отдельно). Он устанавливается по центру между витками
греющего кабеля и фиксируется к полу.
Гарантийный талон (Договор о гарантийном
обслуживании)
Отметки об изготовлении комплекта теплого пола
CALEOSUPERMAT 130/ CALEOSUPERMAT 200/ CALEOEASYMAT 140/ CALEOCOMFOMAT 170
(нужное подчеркнуть)
Площадь комплекта теплого пола
м
2
Дата изготовления
Штамп ОТК
Отметки о продаже комплекта теплого пола
CALEOSUPERMAT 130/ CALEOSUPERMAT 200/ CALEOEASYMAT 140/ CALEOCOMFOMAT 170
(нужное подчеркнуть)
Площадь комплекта теплого пола
м
2
Продавец
(наименование организации)
Продавец принимает на себя обязательства по обеспечению всех необходимых мер для разрешения споров с
Покупателем в соответствии с действующим законодательством Российской Федерации.
Адрес продавца
Телефон продавца
Дата продажи
Подпись представителя продавца
М.П.
Обязательства покупателя
Гарантийный талон является Договором между Производителем иПокупателем надальнейшее гарантийное
обслуживание. Договор считается действительным только в случае, если онполностью, включая Приложение,
заполнен со стороны Продавца иПокупателя.
Покупатель соглашается с условиями гарантии и обязуется транспортировать, хранить, монтировать и экс-
плуатировать теплый пол CALEOSUPERMAT/ CALEOEASYMAT/ CALEO COMFOMAT в соответствии стребованиями
Производителя.
Незаполненные полностью или частично Гарантийный талон иПриложение к нему влекут за собой отказ Покупа-
теля от гарантийных обязательств по Гарантийному талону.
Подпись покупателя
КОМПЛЕКТ ТЕПЛОГО ПОЛА
НАОСНОВЕ НАГРЕВАТЕЛЬНОГО МАТА
CALEO SUPERMAT/
EASYMAT/COMFOMAT
Паспорт, руководство по монтажу
иэксплуатации, гарантийный талон
Назначение CALEOSUPERMAT/EASYMAT/
COMFOMAT
CALEOSUPERMAT/ CALEO EASYMAT/ CALEO COMFOMAT — нагревательные маты на основе тонкого двухжильного
экранированного резистивного кабеля, расположенного насетке.
Предназначены для монтажа в тонкую стяжку, плиточный клей илиналивной пол. Обеспечивают подогрев
поверхности пола для создания дополнительного комфорта во внутренних помещениях. Область применения:
гостиные, кухни, ванные комнаты, столовые, детские комнаты. Рекомендуемые напольные покрытия: керами-
ческая плитка, керамогранит, природный камень (максимальная толщина 15 мм). Удобная, с постоянным шагом
раскладка кабеля на сетке позволяет осуществить легкий и быстрый монтаж термомата налюбых поверхностях
даже сложных конфигураций.
ВНИМАНИЕ! Остерегайтесь подделок под известную торговую
марку CALEO.

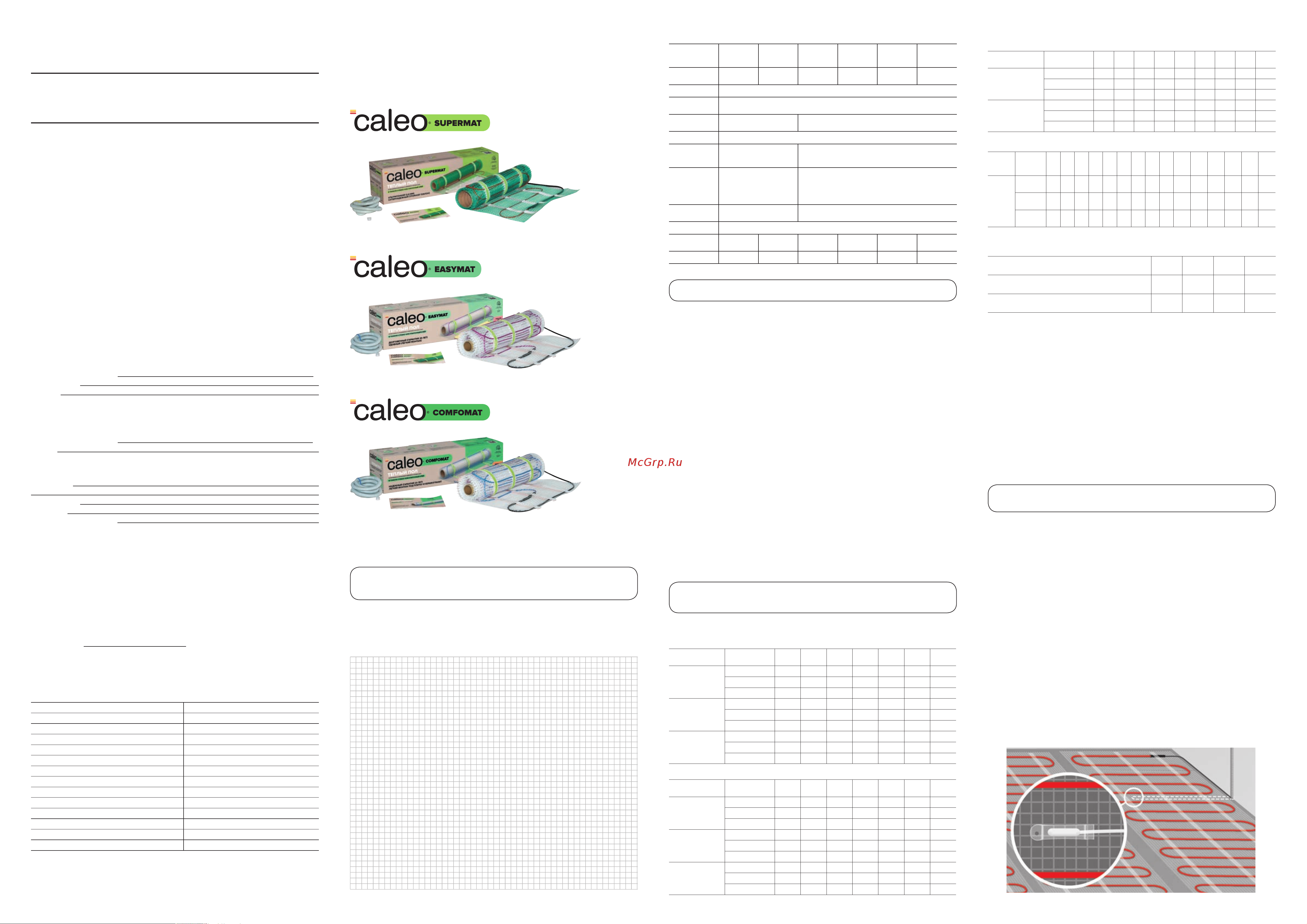

Рис. Состав комплекта теплого пола CALEO SUPERMAT
Рис. Состав комплекта теплого пола CALEO EASYMAT
Рис. Состав комплекта теплого пола CALEO COMFOMAT
Производитель оставляет за собой право изменять дизайн, комплектацию и характеристики товара
без ухудшения его потребительских свойств
1
1
1
2
2
2
3
3
3
Таблица 1. Технические характеристики теплого пола CALEO
Особенности монтажа и эксплуатации
комплектов теплого пола
1. Работы по подключению системы должны производиться в соответствии с правилами ПУЭ, СНиП иВТТ
КСО только квалифицированным специалистом, имеющим допуск по электробезопасности не менее
3-йгруппы.
2. Обязательными условиями использования теплого пола является:
2.1. Применение терморегулятора CALEO для ограничения/ поддержания заданной температуры пола.
2.2. Установка устройства защитного отключения (УЗО) с током срабатывания 30 мА, 100 мс согласно Прави-
лам устройства электроустановок (ПУЭ).
3. Перед началом монтажа теплого пола необходимо дополнительно приобрести:
3.1. Терморегулятор CALEO. Терморегуляторы подбираются исходя из максимальной потребляемой системой
теплого пола мощности. Определить максимальную потребляемую системой теплого пола мощность
можно изтаблицы 2.
3.2. Монтажные коробки (в случае использования встраиваемых терморегуляторов).
3.3. В состав терморегуляторов CALEO уже входит по одному датчику температуры пола на каждый канал регу-
лирования. Данные датчики монтируются в стяжку или плиточный клей с использованием гофрированной
трубки. Такая трубка защищает датчик температуры отагрессивной среды.
В случае установки датчика температуры пола в стяжку или плиточный клей безгофрированной трубки
необходимо приобрести специально предназначенный для этого датчик температуры пола SU 8x25.
3.4. Монтажный провод (при необходимости). Дополнительный провод может понадобиться для подсоедине-
ния терморегулятора к электрической сети.
Последующее подсоединение терморегулятора к электрической сети необходимо проводить с помощью
дополнительного кабеля или провода, вид и диаметр которого необходимо подбирать с учетом вида
монтажа (наружный или внутренний), максимально возможной силы тока в системе теплого пола, а также
материала, изкоторого изготовлен приобретаемый провод (см. табл. 3).
Наименование
CALEO
SUPERMAT
130
CALEO
SUPERMAT
200
CALEO
EASYMAT 140
CALEO
EASYMAT 150
CALEO
EASYMAT 180
CALEO
COMFOMAT
170
Удельная мощность
термомата
130 Вт/ м
2
200 Вт/ м
2
140 Вт/ м
2
150 Вт/ м
2
180 Вт/ м
2
170 Вт/ м
2
Питание ~220...240 В/ 50 Гц
Нагревательный
кабель
Резистивный, двухжильный, экранированный
Диаметр нагрева-
тельного кабеля
2,8 мм 4,0-4,5 мм
Ширина термомата 50 см
Материал на-
ружной изоляции,
t° плавления
Фторполимер, 200 °C ПВХ, 105 °С
Изоляция нагрева-
тельного кабеля
Повышенной надежности:
изоляция нагревательных
жил — фторполимер, внешняя
изоляция кабеля — фтор-
полимер
Двухслойная: изоляция нагревательных жил — ТПЕЕ, внешняя
изоляция кабеля — ПВХ
Экран
Оплетка из медной луженой
проволоки
Алюминиевая фольга с дренажным
проводником
Силовой кабель Трехжильный, двойная изоляция
Наличие клеющего
слоя на сетке
есть есть нет нет нет есть
Гарантия 50 лет 50 лет 20 лет 20 лет 20 лет 20 лет
ВНИМАНИЕ! Перед началом монтажа тщательно изучите инструкцию.
ВНИМАНИЕ! Категорически запрещено разрезать и укорачивать
нагревательный кабель.
Комплект
Площадь
термомата, м
2
0,7 1,2 1,8 2,4 3 3,6 4,2
CALEO SUPERMAT 130
Сила тока, А 0,4 0,7 1 1,4 1,8 2,1 2,5
Мощность, Вт 91 156 234 312 390 468 546
Сопротивление, Ом 581 339 226 169 136 113 97
CALEO SUPERMAT 200
Сила тока, А 0,6 1,1 1,6 2,2 2,7 3,3 3,8
Мощность, Вт 140 240 360 480 600 720 840
Сопротивление, Ом 378 220 147 110 88 74 63
CALEO EASYMAT 140
Сила тока, А 0,4 0,8 1,1 1,5 1,9 2,3 2,7
Мощность, Вт 98 168 252 336 420 504 588
Сопротивление, Ом 539 315 210 157 126 105 90
Комплект
Площадь
термомата, м
2
5 6 7 8 10 12 16
CALEO SUPERMAT 130
Сила тока, А 3 3,5 4,1 4,7 5,9 7,1 —
Мощность, Вт 650 780 910 1040 1300 1560 —
Сопротивление, Ом 81 68 58 51 41 34 —
CALEO SUPERMAT 200
Сила тока, А 4,5 5,5 6,4 7,3 9,1 10,9 —
Мощность, Вт 1000 1200 1400 1600 2000 2400 —
Сопротивление, Ом 53 44 38 33 27 22 —
CALEO EASYMAT 140
Сила тока, А 3,2 3,8 4,4 5,1 6,4 7,3 9,7
Мощность, Вт 700 840 980 1120 1400 1 680 2 240
Сопротивление, Ом 75 63 54 47 38 31,5 24
Комплект
Площадь
термомата, м
2
0,5 1 1,5 2 3 4 5 6 10
CALEO EASYMAT 150
Сила тока, А 0,3 0,7 1 1,3 2 2,6 3,3 3,9 6,5
Мощность, Вт 75 150 225 300 450 600 750 900 1500
Сопротивление, Ом 705,3 352,7 235,1 176,3 117,6 88,2 70,5 58,8 35,3
CALEO COMFOMAT
170
Сила тока, А 0,4 0,74 — 1,48 2,22 2,96 3,70 — 7,39
Мощность, Вт 85 170 — 340 510 680 850 — 1700
Сопротивление, Ом 622,4 311,2 — 155,6 103,7 77,8 62,2 — 31,1
Комплект
Площадь
термомата,
м
2
0,5 1 1,5 2 2,5 3 3,5 4 5 6 7 8 10 12 15
CALEO
EASYMAT
180
Сила
тока, А
0,4 0,8 1,2 1,6 2,0 2,3 2,7 3,1 3,9 4,7 5,5 6,3 7,8 9,4 11,7
Мощность,
Вт
90 180 270 360 450 540 630 720 900 1080 1260 1440 1800 2160 2700
Сопротив-
ление, Ом
588 294 196 147 118 98 84 73 59 49 42 37 29 24 20
Сечение провода, мм
2
1,5 2,5 4 6
Максимальная потребляемая мощность системы теплого пола
(медный провод), кВт
3,5 5,5 7 9
Максимальная потребляемая мощность системы теплого пола
(алюминиевый провод), кВт
2 3,5 5,5 7
Таблица 2. Определение максимальной потребляемой мощности и сопротивления системы теплого пола CALEOSUPERMAT-130/200/
CALEOEASYMAT-140.
Таблица 2. Продолжение
Таблица 2. Определение максимальной потребляемой мощности и сопротивления системы теплого пола
CALEOEASYMAT-150/CALEOCOMFOMAT-170.
Таблица 2. Определение максимальной потребляемой мощности и сопротивления системы теплого пола CALEOEASYMAT-180
Таблица 3. Определение сечения монтажного провода в зависимости от максимально возможной силы тока
в системе теплого пола и материала провода.
Состав комплектов теплого пола
CALEOSUPERMAT/EASYMAT/COMFOMAT
1. Термомат в рулоне с подсоединенным монтажным проводом.
2. Гофрированная трубка с металлическим зондом и заглушкой.
3. Паспорт изделия: инструкция по монтажу и гарантийный талон.
Схема помещения
Укажите схему помещения с разметкой габаритных размеров, на ней укажите расположение полос термопленки, контактных зажимов с
изоляцией, соединительных проводов, терморегулятора(ов), датчика(ов) температуры пола
Приложение к Гарантийному талону
Заказчик, ФИО
Дата монтажа
Адрес помещения Заказчика
Наименование Подрядчика
Адрес и телефон Подрядчика
ФИО лиц(а), проводивших(его) монтаж
Установленный терморегулятор, модель, кВт
Подключен к автомату, А
Наименование и место установки
Суммарная длина нагревательного мата в помещении, пог. м
Суммарная мощность нагревательного мата на подключении, Вт
Площадь помещения, м
2
Результаты земера сопротивления, Ом
Вид напольного покрытия
М.П.
монтажной организации
Внимание! Данная форма обязательна для заполнения и является Приложением к Гарантийному талону (Договору о гарантийном
обслуживании). Незаполненная полностью или частично форма влечет за собой отказ Покупателя от гарантийных обязательств
поГарантийному талону. Сохраняйте гарантийный талон весь период действия гарантийного срока.
Подпись покупателя ________________________________
Подтверждение Подрядчика, производившего монтаж

Похожие устройства

Скачать
