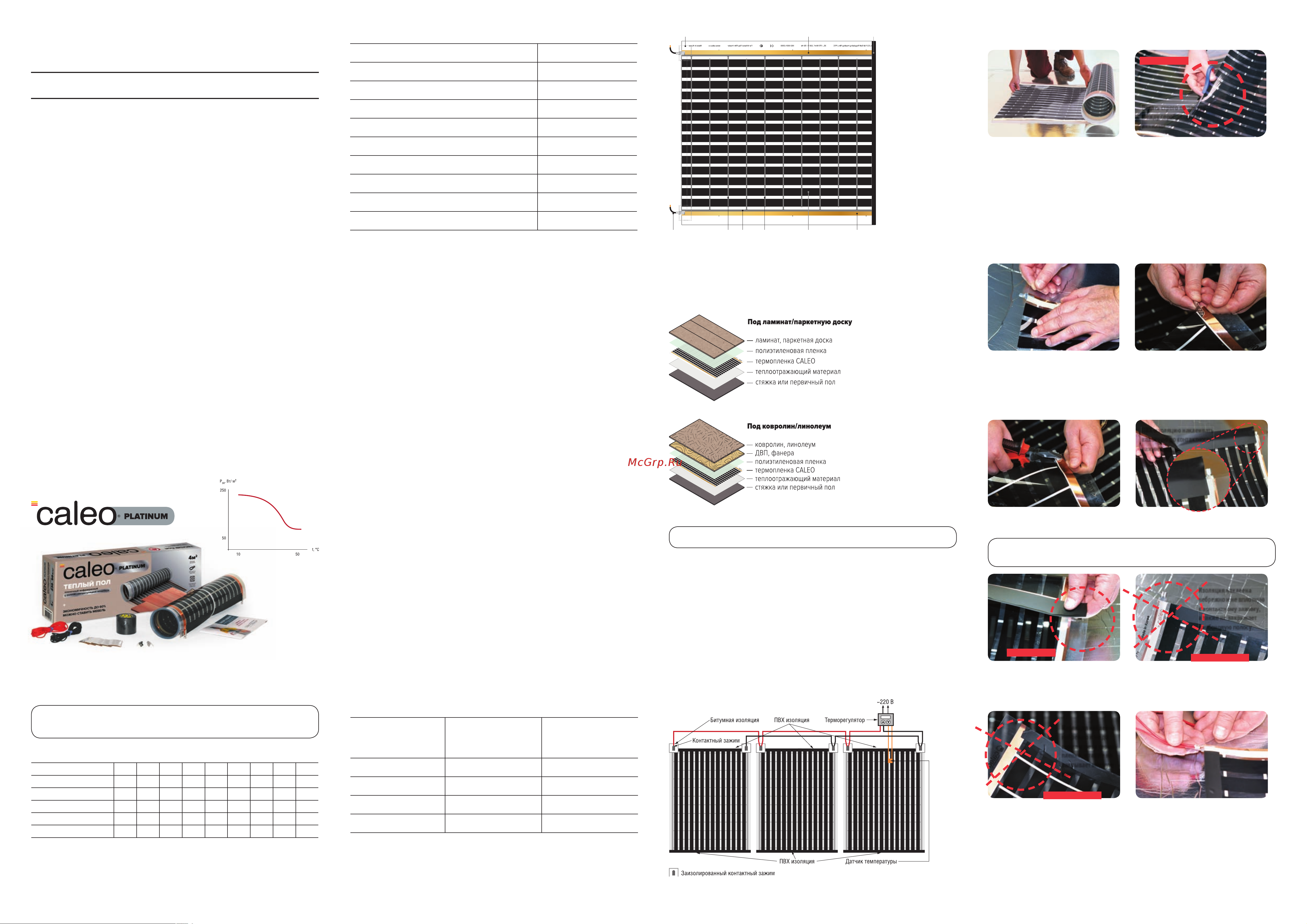

Caleo Platinum 50/230-0,5-3,0 КА000001319 Инструкция по эксплуатации онлайн

Антиискровая серебряная сетка

Медная шина

Медная шинаКарбоновый

нагревательный элемент

ПВХ изоляция

Медный провод

Заизолированный контактный зажим

Рис. Общий вид термопленки CALEO, расположение основных ее элементов, контактных зажимов и мест подключения и изоляции

Варианты монтажа комплектов

CALEOPLATINUMподрекомендованные

напольные покрытия

Рис. Схема монтажа теплого пола CALEO под ламинат, ковролин, линолеум

ВНИМАНИЕ! Перед началом монтажа тщательно изучите инструкцию.

Последовательность монтажа теплого пола

CALEO

1. Подготовьте все необходимые для монтажа материалы.

2. Заранее определите место расположения терморегулятора на стене.

3. Определите поверхность пола, на которую впоследствии будет уложена термопленка.

4. Подготовьте чистую и ровную поверхность пола, накоторую вы будете укладывать термопленку

CALEOPLATINUM.

5. Уложите на эту поверхность теплоотражающий материал блестящей поверхностью вверх.

5.1 Имейте ввиду, что теплоотражающий материал рекомендуется укладывать на всю площадь помещения,

ане только под термопленку. В этом случае удастся избежать малейших неровностей пола после укладки

финишного покрытия.

6. Прикрепите листы теплоотражающего материала кпервичному полу скотчем и им же скрепите их между

собой.

Рис. Общая схема подключения термопленки CALEO PLATINUM

7. Раскатайте рулон термопленки поверх теплоотражающего материала и разрежьте на полосы нужного

вамразмера.

При этом помните, что:

7.1 Полосы термопленки должны располагаться контактами кстене, на которой позже будет установлен

терморегулятор, чтобы уменьшить длину проводов присоединении полос пленки с терморегулятором.

7.2 Резать термопленку лучше на полосы максимально возможной длины (см. табл. «Технические характери-

стики»), чтобы уменьшить количество точек подключения.

7.3 Резать термопленку можно только посередине между горизонтально расположенными серебряными

линиями.

8. Разложите листы термопленки на теплоотражающий материал медной полосой вниз.

Для уменьшения эффекта «тепловой зебры» рекомендуется укладывать полосы термопленки внахлест

друг на друга таким образом, чтобы расстояние между медными шинами составляло 1 см. Это позволит

улучшить равномерность прогрева напольного покрытия.

9. Установите на медную токонесущую шину термопленки контактный зажим.

9.1 При этом одна сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи поверх

медной полосы.

9.2 Плотно зажмите контактный зажим пассатижами илиспециальным инструментом.

9.3 Запрещается применение контактных зажимов других изготовителей.

Для примера, в приобретенном Вами комплекте вначале полосы термопленки CALEO уже установлены

контактные зажимы.

10. Тщательно заизолируйте места отреза термопленки изоляцией ПВХ: все места разреза полос по всей

длине до места подключения контактных зажимов, асконцевой части полосы— повсей длине отреза.

ВНИМАНИЕ! Контакты термопленки и места разреза должны быть

полностью заизолированы повсему срезу ПВХ изоляцией.

11. Закрепите термопленку скотчем на теплоотражающем материале, чтобы исключить ее сдвиг.

12. Установите на стену терморегулятор. При этом необходимо иметь ввиду, что:

12.1 Терморегулятор рекомендуется устанавливать на стене внаиболее удобном и доступном для пользовате-

ля месте вблизи с имеющейся розеткой или выключателем.

12.2 Терморегулятор можно подключать к электрической сети помещения стационарно с помощью скрытой

илиоткрытой проводки.

При подключении терморегулятора необходимо руководствоваться инструкцией, идущей с ним

вкомплекте.

13. Уложите монтажные провода. При этом помните, что:

13.1 Подключение термопленки к сети производится согласно схеме подключения.

13.2 В комплект входят провода двух цветов для удобства монтажа.

КОМПЛЕКТЫ ПЛЕНОЧНОГО

ИНФРАКРАСНОГО ТЕПЛОГО ПОЛА

CALEO PLATINUM

Паспорт, руководство по монтажу

иэксплуатации, гарантийный талон

ВНИМАНИЕ! Остерегайтесь подделок под известную торговую

марку CALEO.

Рис. Состав комплекта теплого пола CALEO PLATINUM

Производитель оставляет за собой право изменять дизайн, комплектацию и характеристики товара

без ухудшения его потребительских свойств

Таблица 1. Состав комплекта теплого пола CALEO

* Монтажные комплекты включают в себя контактные зажимы (2 шт.) и битумную изоляцию 5х5 см (5 шт.). Одна пара контактных

зажимов (2 шт.) и 1 шт. битумной изоляции заранее предустановлены на пленку.

Площадь комплекта, м

1 1,5 2 2,5 3 3,5 4 5 6

Термопленка в рулоне +++++++++

Монтажные комплекты 223333456

Изоляция ПВХ, м 10 10 10 10 10 10 10 10 10

Соединительные провода, м 2х2,5 2х2,5 2х3,1 2х3,1 2х3,7 2х3,7 2х4,3 2х4,9 2х5,5

Паспорт +++++++++

Таблица 2. Технические характеристики теплого пола CALEO

Наименование CALEO PLATINUM 50/230

Потребляемая мощность при t° пленки 60 °С, Вт/м

Потребляемая мощность при t° пленки 10 °С, Вт/м

230

Толщина термопленки, мм 0,4

Ширина, см 50

Максимально допустимая длина полосы термопленки, м 8

Питание термопленки, В/ Гц 220...230/ 50

Температура плавления термопленки, °С 110...130

Длина волны инфракрасных лучей, мкм 5…20

Наличие саморегуляции, % 74

Особенности монтажа иэксплуатации

комплектов теплого пола CALEO

1. Работы по подключению системы должны производиться всоответствии справилами ПУЭ, СНиП иВТТ

КСО только квалифицированным специалистом, имеющим допуск поэлектробезопасности не менее

3-йгруппы.

2. Обязательным условием использования теплого пола CALEO является:

2.1 Установка устройства защитного отключения (УЗО) стоком срабатывания 30 мА, 100 мс согласно

Правилам устройства электроустановок (ПУЭ).

2.2 Применение в качестве подложки под пленку теплоотражающего материала «Изолон CALEO». Разреша-

ется применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

Применение теплоотражающего материала на основе алюминиевой фольги недопускается.

3 Перед началом монтажа теплого пола необходимо дополнительно приобрести:

3.1 Напольное покрытие, допускающее устройство теплого пола по рекомендации его изготовителя,

и необходимые для его монтажа элементы.

3.2 Теплоотражающий материал «Изолон CALEO».

3.3 Полиэтиленовую пленку (для дополнительной защиты теплого пола CALEO во время и после монтажа).

3.4 Защитный материал при укладке под мягкие покрытия (линолеум, ковролин) толщиной 3...5 мм: ДВП,

оргалит, фанера.

3.5 Терморегуляторы и монтажные коробки для встраиваемых терморегуляторов. Терморегуляторы под-

бираются исходя из:

3.5.1 Типа исполнения (накладной/ встраиваемый).

3.5.2 Максимальной потребляемой мощности системы теплого пола, подключаемого к данному терморегуля-

тору. Максимальная потребляемая мощность рассчитывается как сумма всех используемых длямонтажа

комплектов теплого пола.

3.6 Дополнительные датчики температуры пола (в случае необходимости, так как один датчик температуры

уже входит в комплект терморегулятора).

3.7 Скотч односторонний (при необходимости используйте двусторонний скотч).

3.8 Дополнительный монтажный комплект К-2, включающий дополнительную изоляцию и контактные за-

жимы — дляслучая, когда придется резать пленку полосами площадью менее 1 м

. Стандартный комплект

теплого пола CALEO уже включает в себя дополнительные монтажные комплекты согласно табл.1.

3.9 Дополнительный монтажный провод (при необходимости).

Дополнительный провод может понадобиться в следующих случаях:

3.9.1 Для подсоединения терморегулятора к электрической сети. Комплекты теплого пола CALEO комплектуют-

ся необходимым количеством провода нужного сечения только досоединения с терморегулятором.

При этом выбор необходимого диаметра монтажных проводов необходимо производить с учетом макси-

мальной потребляемой мощности системы теплого пола иматериала, из которого изготовлен приобретае-

мый провод (см. табл. 3).

3.9.2 В случаях, когда единая система теплого пола собирается из нескольких комплектов, необходимо

сложить мощности комплектов и по табл. 3 определить сечение провода длявсей системы теплого пола.

4. В случае укладки термопленки на всю площадь помещения помните, что при этом:

4.1 Максимальная потребляемая мощность теплого пола будет больше, и соответственно оплата за электри-

чество повысится.

4.2 Необходимо учитывать рекомендации изготовителя при выборе напольного покрытия, допускающего

устройство теплого пола. Это связано с возможностью нагрева термопленки до 50 °С вместах ограничен-

ного теплоотвода.

Таблица 3. Определение сечения монтажного провода в зависимости от мощности уложенного теплого пола и материала провода

Сечение провода,

мм

Максимальная

потребляемая мощность системы

теплого пола

(медный провод),

кВт

Максимальная

потребляемая мощность системы

теплого пола

(алюминиевый провод), кВт

1,5 3,5 2

2,5 5,5 3,5

4 7 5,5

69 7

Неправильно!

Правильно!

Назначение комплектов CALEOPLATINUM

Тёплый пол CALEO PLATINUM применяется для создания систем теплого пола методом сухого монтажа в целях

подогрева напольных покрытий* исоздания дополнительного комфорта в жилых помещениях, атакже админи-

стративных, общественных (лечебно-профилактических и детских учреждениях, школах и т.п.), сельскохозяй-

ственных сооружениях влюбых климатических районах.

* Теплый пол CALEO предназначен для укладки исключительно подследующие напольные покрытия: ламинат, паркетную доску, ков-

ролин, линолеум. Производитель напольного покрытия должен разрешать использование своей продукции с системами теплых полов,

втом числе допускать нагрев напольного покрытия до +30 °С. Запрещается использовать теплый пол CALEO с напольными покрытиями

имеющими ярко выраженные теплоизоляционные свойства (например, вспененный пенополиэтилен, вспененный пенополиуретан,

пробковое покрытие, покрытие содержащее натуральную шерсть и т.д.)

Отличительные особенности

CALEOPLATINUM

 Заводская маркировка на термопленке с указанием производителя.

 Продольное расположение нагревательных элементов.

 Стикер на термопленке с указанием удельной мощности идлины.

 Штамп ОТК и дата производства комплекта в гарантийном талоне.

 Одноразовая пломба на коробке.

 Установленные контактные зажимы на термопленке.

 Установленная ПВХ изоляция на месте отреза термопленки.

 Наличие штрих-кода на упаковке.

Состав комплектов теплого пола

CALEOPLATINUM

1. Термопленка в рулоне.

2. Контактные зажимы (входят в состав монтажного комплекта).

3. Комплект соединительных проводов.

4. Битумная изоляция (входит в состав монтажного комплекта).

5. Изоляция ПВХ.

6. Инструкция по монтажу, включающая гарантийный талон.

Зависимость удельной мощности

от температуры нагрева

Резать строго по центру

между серебряными

линиями

ПВХ-изоляцию наклеивать

вплотную доконтактного

зажима

Изоляция наклеена

небрежно и не вплотную

кконтактному зажиму,

а также незакрывает

карбоновую полосу.

Изоляция наклеена

небрежно и не до

конца отреза термо-

пленки, а также не

закрывает медную

шину.
