9. Установите на медную токонесущую полосу термо-

пленки контактный зажим.

9.1 При этом одна сторона зажима должна находиться

внутри термопленки, вторая сторона — снаружи по-

верх медной полосы (рис. 9–10).

9.2 Плотно зажмите контактный зажим пассатижами или

специальным инструментом (рис. 11).

9.3 Запрещается применение контактных зажимов других

изготовителей.

8. Разложите листы термопленки на теплоотражающий

материал медной полосой вниз.

Для уменьшения эффекта «тепловой зебры» реко-

мендуется укладывать полосы термопленки внахлест

друг на друга таким образом, чтобы расстояние

между медными шинами составляло 1 см. Это по-

зволит улучшить равномерность прогрева напольного

покрытия.

10. Изолируйте линии отреза медной шины (рис. 12–15).

На рис. 6 эти места отмечены значком

При разрезании полосы термопленки на более корот-

кие отрезки необходимо тщательно заизолировать

места разреза медной шины, включая серебряные

контакты, соединяющие медную шину с карбоновыми

нагревательными полосами.

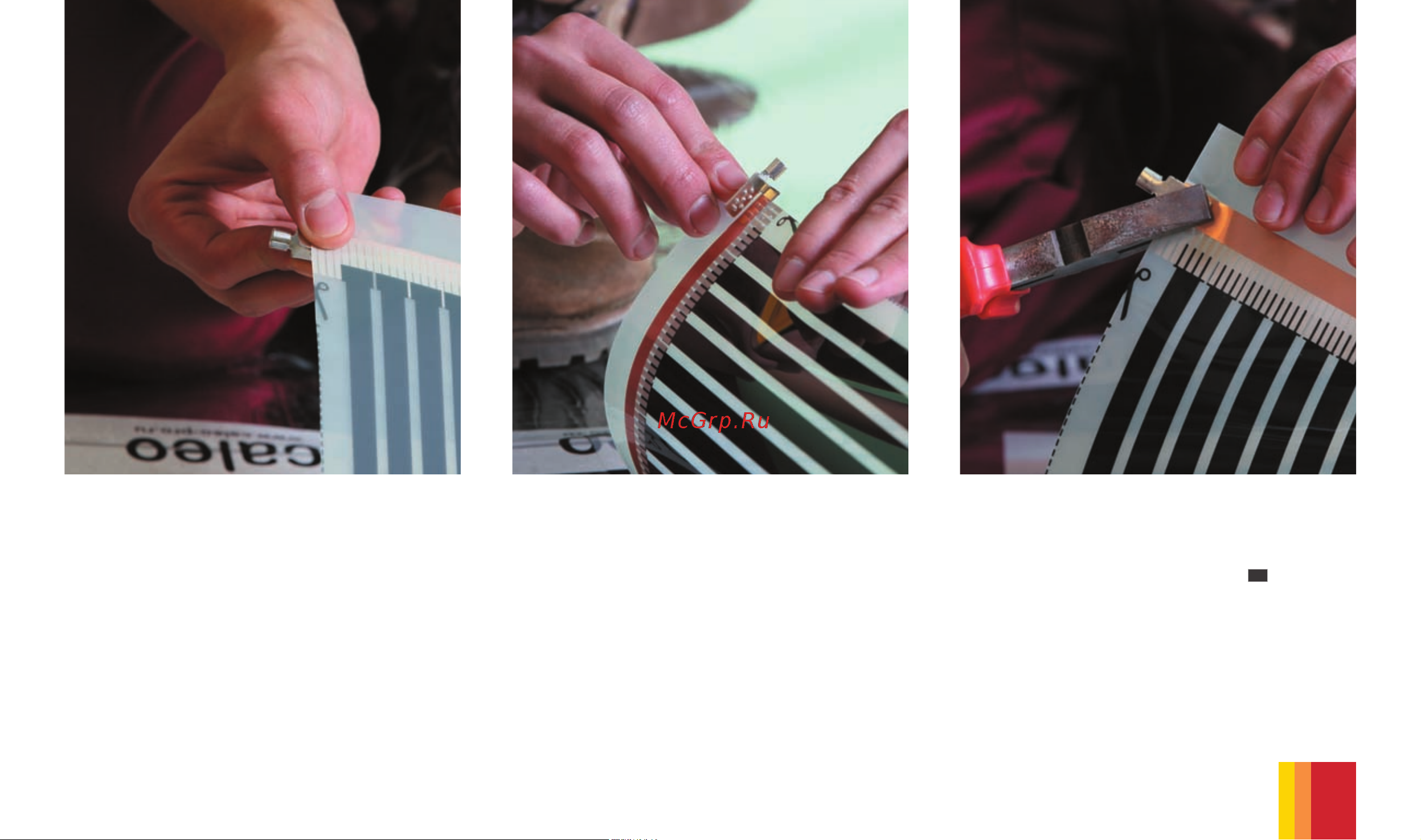

Рис. 9. Установленный на термопленку контактный зажим Рис. 10. Установленный на термопленку контактный зажим

со стороны медной полосы (снизу)

Рис. 11. Крепление контактного зажима к термопленке
