20. Подключите терморегулятор к электрической сети.
20.1 Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифициро-
ванным электромонтажником.
20.2 Учтите при расчете мощности все дополнительные электрические устройства, которые так же могут быть
подключены к этой сети. Для системы мощностью 2кВт и более рекомендуется производить подключение
через отдельный диф. автомат или УЗО.
21. Протестируйте систему обогрева:
21.1 Включите систему и установите на терморегуляторе температуру пола неболее 30 °С.
21.2 Проверьте нагрев каждой полосы термопленки.
21.3 Проверьте специальным пробником (например, отверткой-индикатором) места подключения монтажных
проводов, атакже изоляции по линии отреза.
21.4 Не должно быть искрения и нагревания мест соединений.
22. Уложите полиэтиленовую пленку для дополнительной защиты теплого пола CALEO PLATINUM. Изолируйте
швы соединения полиэтиленовой пленки скотчем.
В случае монтажа под ламинат роль полиэтиленовой пленки может выполнять специальная подложка,
поставляемая производителем ламината, при условии, что она изготовлена из неламинированного вспе-
ненного полиэтилена толщиной не более 2 мм. Другие виды подложек, включая пробковые, недопустимы.
Укладка финишного напольного покрытия
23. Уложите финишное напольное покрытие, учитывая особенности укладки, рекомендуемые изготовителем
данного покрытия. Для мягких напольных покрытий (линолеум, ковролин) необходимо дополнительно
использовать защитный материал (ДВП, фанеру толщиной 3...5мм).
24. Помните, что напольное покрытие должно удовлетворять требованиям.
25. При монтаже строго придерживайтесь одной из приведенных схем монтажа.
25.1 При монтаже под ламинат или паркетную доску.
Рис. Схема монтажа теплого пола CALEO под ламинат или паркетную доску
Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно приложенной к ним
инструкции помонтажу.
При установке ламината следует соблюдать меры безопасности, чтобы при его сборке не повредить
термопленку.
25.2 При монтаже под линолеум, ковролин или ковровое покрытие
Рис. Схема монтажа теплого пола CALEO под ковролин или линолеум
Уложите защитный материал (ДВП, фанеру толщиной 3...5мм) поверх полиэтиленовой пленки.
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий
двухстороннюю клеящуюся ленту.
Сверху уложите напольное покрытие.
Запрещается во время монтажа!
Выполнять работы по установке терморегуляторов, неотключив напряжение питания.
Накладывать полосы термопленки друг на друга сперекрытием нагревательных элементов или медных
шин, воизбежание последующего выхода их из строя.
Включать теплый пол до изоляции контактов и линий отреза.
Монтировать пленочный теплый пол без теплоотражающего материала. Его применение позволит систе-
ме работать эффективно из-за уменьшения теплопотерь исущественно уменьшит энергозатраты.
Эксплуатация теплых полов CALEO
Применяйте термопленку и терморегуляторы только всоответствии с рекомендациями производителя.
Используйте только терморегуляторы CALEO, предназначенные длясистем инфракрасного теплого пола
CALEO.
В случае затопления теплого пола или другого прямого контакта с водой, необходимо немедленно
выключить теплый пол иполностью просушить его. Использовать теплый пол для просушивания влажной
поверхности категорически запрещено.
При повреждении термопленки необходимо тщательно изолировать места повреждения.
При длительном отсутствии в помещении в холодное время года рекомендуем не отключать обогрев
полностью, а установить его на минимальный уровень.
Помните, что температура на дисплее терморегулятора соответствует температуре датчика, установленно-
го наповерхности нагревательной пленки под финишным покрытием, иотличается от температуры напо-
верхности данного финишного покрытия. Обычно разница этих температур составляет 2…4°С изависит
отматериалов финишного покрытия, атакже теплопотерь помещения.
Помните, что толстая подложка или финишное покрытие могут служить хорошим теплоизолятором, что,
всвою очередь, приводит к увеличению разницы температур надипод финишным покрытием.
Помните, что в помещениях с большими теплопотерями верхний слой финишного покрытия быстро
остывает, чтотакже приводит к возможному увеличению разницы температур над и под финишным
покрытием.
Запрещается во время эксплуатации!
В поверхность пола, под который установлена термопленка, вбивать гвозди, дюбеля, ввинчивать винты,
встраивать дверные ограничители.
Устанавливать температуру терморегулятора более 35 °С, в соответствии со СНиП 41-01-2003 (п. 6.5.12).
Предельное значение температуры для каждого вида напольного покрытия указано в инструкции соот-
ветствующего Производителя.
Закрывать обогреваемую поверхность металлическими листами во избежание «эффекта конденсатора».
Эксплуатировать теплый пол без специализированного терморегулятора CALEO, оснащенного выносным
датчиком температуры пола.
ВАЖНО! Помните, что температура нагрева вместах ограниченного тепло-
отвода наповерхности термопленки достигает 50°С. Учитывайте данный
факт привыборе финишного покрытия, а также при расстановке мебели
впомещении.
Гарантийные обязательства
Уважаемый покупатель!
Мы выражаем признательность за выбор нашей продукции. Мысделали все возможное, чтобы наша продукция
отвечала самым взыскательным запросам и соответствовала современным стандартам качества.
Во избежание возможных недоразумений настоятельно рекомендуем Вам ознакомиться с условиями гарантии
на нашу продукцию. Гарантия действительна только при наличии полностью иправильно заполненного Гаран-
тийного талона.
Производитель гарантирует выполнение обязательств по удовлетворению требований покупателей, установлен-
ных законодательными актами Российской Федерации.
Продавец обязан выдать покупателю гарантийный талон, суказанием даты и места продажи, названия фирмы,
печатью организации и подписью уполномоченного лица.
Основные сведения о продукте
Наименование продукции: комплект пленочного инфракрасного теплого пола CALEO PLATINUM.
Продукция выпускается под зарегистрированной торговой маркой CALEO.
Производитель: ООО «Грин Хитерс». 115201, Российская Федерация, г. Москва, ул.Кантемировская, 59А.
Назначение продукции: продукция применяется для создания систем теплого пола методом «сухого»
монтажа вцелях подогрева напольных покрытий в жилых помещениях, а также административных,
общественных (лечебно-профилактических и детских учреждений, школ и т.п.), сельскохозяйственных
сооружений в любых климатических районах.
Вся продукция проходит строжайший контроль качества исоответствует ТУ 3468-001-99603867-2007.
Качество продукции и ее безопасность подтверждают:
• Сертификат соответствия ТР ТС
• Certificate of conformity, CE-K-0803-05A
• Сертификат KIFA (Корейская Ассоциация дальнего инфракрасного излучения)
Условия гарантии
Гарантийный срок исчисляется с момента продажи продукции, дата которой указывается в Гарантийном талоне.
Если дату продажи установить невозможно, гарантийный срок исчисляется с даты изготовления продукции.
Не подлежат безвозмездному устранению недостатки, выявленные в течение гарантийного срока после осущест-
вления монтажа продукции, которые могли aбыть обнаружены доначала монтажных работ.
Гарантия действительна при соблюдении следующих условий:
Продукция использовалась в целях, соответствующих еепрямому назначению.
Продукция монтировалась только с использованием оригинальных комплектующих CALEO, в том числе
проводов, соединителей и терморегуляторов.
Продукция монтировалась с полным соблюдением настоящей Инструкции по монтаж.
Гарантия не распространяется напродукцию:
При отсутствии полностью и правильно заполненного Гарантийного талона.
Поврежденную в результате действия обстоятельств непреодолимой силы или третьих лиц.
Смонтированную в нарушение Инструкции по монтажу, втом числе смонтированную без специализиро-
ванного терморегулятора CALEO, оснащенного выносным датчиком температуры пола.
Поврежденную в результате нарушения Правил эксплуатации теплого пола CALEO PLATINUM.
Поврежденную в результате деформаций, образовавшихся вследствие естественной усадки здания
ипогрешностей, допущенных при строительстве.
Гарантийные обязательства на финишное напольное покрытие несет производитель данного напольного
покрытия.
Гарантийный срок составляет:
На комплекты теплого пола CALEO PLATINUM— 50 лет.
Горячая линия
По всем вопросам гарантийного и сервисного обслуживания выможете обратиться потелефону:
8-800-222-70-26. Звонки поРФ со стационарных и мобильных телефонов бесплатно.

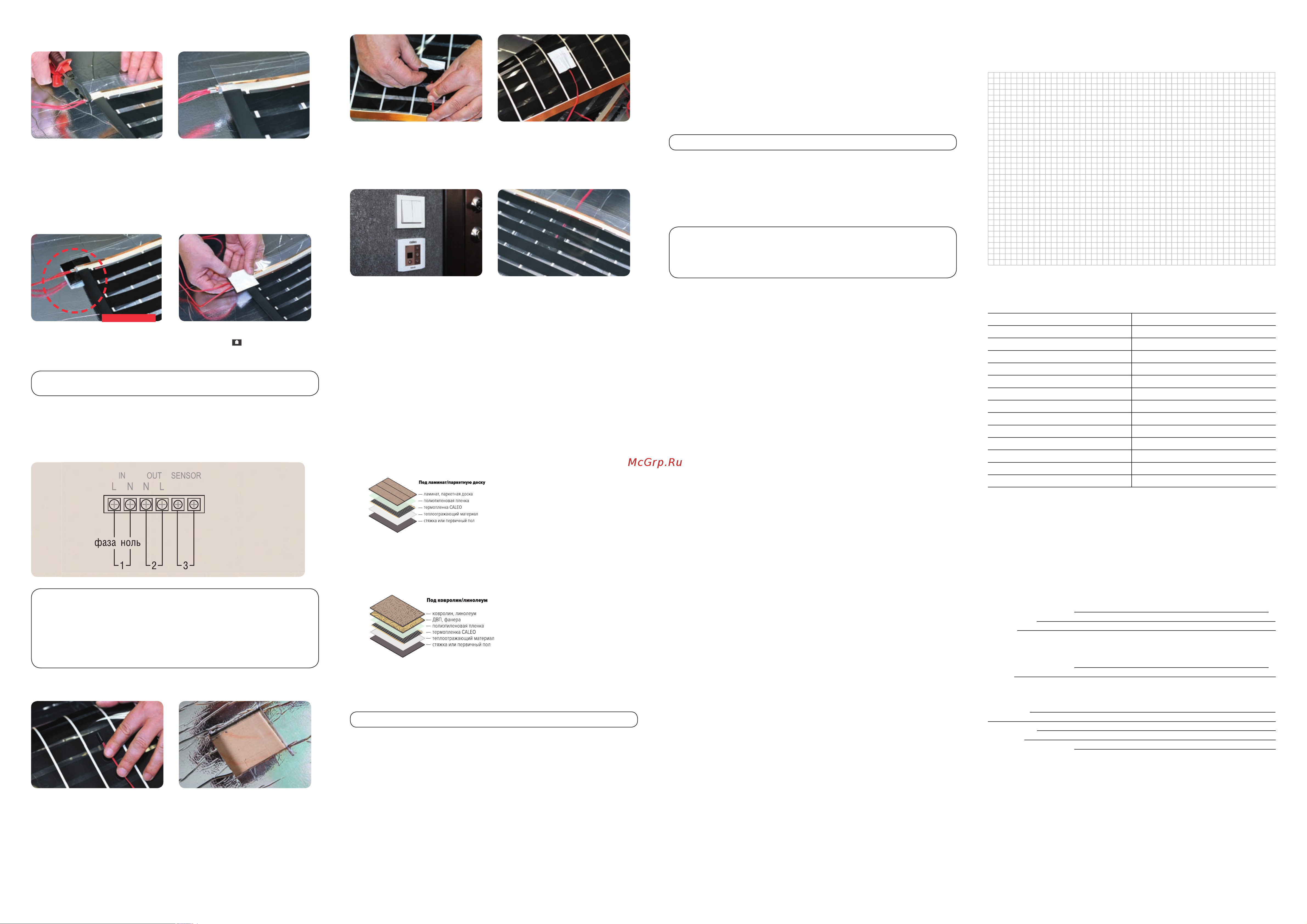

13.3 Все монтажные провода должны располагаться поодной стороне помещения.
13.4 Располагайте провода так, чтобы основной их массив проходил под плинтусом.
13.5 Если вы хотите проложить соединительный кабель скрытым способом — проштробите канал в стене;
еслиоткрытым (наружным) — используйте монтажный декоративный короб.
13.6 При укладке монтажных проводов на поверхности пола втеплоотражающем материале сделайте канавку
(вырез, углубление) под провода для того, чтобы поверхность финишного напольного покрытия была
максимально ровной. К примеру, провода могут быть уложены вдоль шва теплоотражающего материала.
14. Снимите изоляцию с концов проводов в местах дляподключения проводов к контактным зажимам.
Рекомендуется использовать специальный инструмент дляснятия изоляции.
15. Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и с усилием за-
жмите его (их) с помощью пассатижей. Убедитесь, чтопровод надежно закреплен в контактном зажиме.
16. Заизолируйте все места подключения проводов к термопленке. Для этого в комплект каждой полосы
термопленки входит 5 отрезков изоляции. Эти места отмечены значком
.
Для каждого подсоединения используйте по 2 отрезка. Один лист битумной изоляции крепится снаружной
стороны, другой — закрывает внутреннюю сторону термопленки спроводом.
ВНИМАНИЕ! Контактные зажимы внутри термопленки должны быть
полностью заизолированы.
17. Проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отреза
медной шины.
18. Подключите соединительные провода ктерморегулятору.
Подключение должно проводиться согласно схеме подключения, которая входит в комплект термо-
регулятора. Необходимо строго следовать инструкции поустановке иэксплуатации терморегулятора,
входящей в его комплект.
1. сеть; 2. теплый пол;
3. датчик температуры
пола
ВНИМАНИЕ! На рисунке показан пример подключения соединительных
проводов кконкретному терморегулятору CALEOModel320. Дляподклю-
чения других терморегуляторов необходимо строго следовать инструкции
по установке и эксплуатации этих терморегуляторов.
ВИМАНИЕ! Подключение питания на клеммы датчика пола «SENSOR»
выведет терморегулятор из строя.
19. Установите и подключите датчик пола ктерморегулятору.
Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента.
Датчик прикрепляется к термопленке битумной изоляцией.
При укладке под мягкие напольные покрытия устанавливайте датчик температуры пола в зоне смини-
мальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез,
углубление) дляпоследующей равномерности поверхности напольного покрытия. При необходимости
сделайте под датчик дополнительное углубление впервичном полу.
Правильно!
Схема помещения
Укажите схему помещения с разметкой габаритных размеров, на ней укажите расположение полос термопленки, контактных зажимов с
изоляцией, соединительных проводов, терморегулятора(ов), датчика(ов) температуры пола
Приложение к Гарантийному талону
Заказчик, ФИО
Дата монтажа
Адрес помещения Заказчика
Наименование Подрядчика
Адрес и телефон Подрядчика
ФИО лиц(а), проводивших(его) монтаж
Мощность пленки, Вт
Установленный терморегулятор, модель/Вт
Подключен к автомату, А
Наименование и место установки
Суммарная длина пленки в помещении, пог. м
Суммарная мощность пленки на подключении, Вт
Название теплоотражающего материала
Вид напольного покрытия
М.П.
монтажной организации
ВНИМАНИЕ! Данная форма обязательна для заполнения и является Приложением к Гарантийному талону (Договору о гарантийном
обслуживании). Незаполненная полностью или частично форма влечет за собой отказ Покупателя от гарантийных обязательств по
Гарантийному талону. Сохраняйте гарантийный талон весь период действия гарантийного срока.
Подпись покупателя ________________________________
Подтверждение Подрядчика, производившего монтаж
Гарантийный талон (Договор о гарантийном
обслуживании)
Отметки об изготовлении комплекта
Комплект теплого пола CALEOPLATINUM
Площадь комплекта теплого пола
м
2
Дата изготовления
Штамп ОТК
Отметки о продаже комплекта
Комплект теплого пола CALEOPLATINUM
Площадь комплекта теплого пола
м
2
Продавец
(наименование организации)
Продавец принимает на себя обязательства по обеспечению всех необходимых мер для разрешения споров
сПокупателем в соответствии с действующим законодательством Российской Федерации.
Адрес продавца
Телефон продавца
Дата продажи
Подпись представителя продавца
М.П.
Обязательства покупателя
Гарантийный талон является Договором между Производителем иПокупателем надальнейшее гарантийное
обслуживание. Договор считается действительным только в случае, если онполностью, включая Приложение,
заполнен со стороны Продавца иПокупателя.
Покупатель соглашается с условиями гарантии и обязуется транспортировать, хранить, монтировать и эксплуати-
ровать теплый пол CALEO PLATINUM в соответствии стребованиями Производителя.
Незаполненные полностью или частично Гарантийный талон иПриложение к нему влекут засобой отказ Покупа-
теля от гарантийных обязательств по Гарантийному талону.
Подпись покупателя ________________________________
Версия CP 15.03.2018 (06)

Содержание

Похожие устройства

Скачать
