2 Fluke Corporation Виброметр Fluke 805 FC
Пример графика, построенного сиспользованием шаблона Fluke805.
Высокая частота
От 4000 до 20000Гц
Суммарная
вибрация
Частотный диапазон
От 10Гц до 1000Гц
Температура
От −20°C до 200°C
Вибрация
подшипника
(CF+)
Суммарная
вибрация
ИК
температура
Что такое Crest Factor +?
Прибор Fluke 805FC стехнологией
CrestFactor+ устраняет любые сомнения при
оценке состояния подшипников
Стандартная технология Crest Factor (Коэффициент
амплитуды) используется экспертами по анализу
вибрации для обнаружения неисправности
подшипников. Коэффициент амплитуды
определяется как отношение пикового значения
ксреднеквадратичному значению сигнала вибрации в
течение интервала времени.
Основное ограничение при использовании
коэффициента амплитуды для обнаружения
дефектов подшипников состоит втом, что при износе
подшипников коэффициент амплитуды возрастает
нелинейно. В действительности коэффициент
амплитуды может снижаться при катастрофическом
состоянии подшипников из-за высоких
среднеквадратичных значений.
Чтобы преодолеть это ограничение, компания
Fluke использует свой запатентованный алгоритм
под названием Crest Factor+ (CF+). Значения CF+
лежат в диапазоне от 1 до 16. При ухудшении
состояния подшипников значение CF+ возрастает.
Для упрощения компания Fluke также включила
четырехуровневую шкалу критичности, которая
определяет состояние подшипников как «Хорошее»,
«Удовлетворительное», «Неудовлетворительное» или
«Недопустимое».
Экспорт и анализ тенденций
при помощи 805FC
Экспорт и анализ тенденций в Excel
Лучшим способом отслеживать состояние
оборудования является наблюдение тенденций
или занесение в электронную таблицу результатов
повторных измерений вибрации. При помощи 805 FC
можно легко:
• Экспортировать результаты вExcel через
USB-соединение
• Анализировать тенденции показаний при помощи
встроенных шаблонов Excel и графиков
• Сравнивать показания общего уровня вибрации со
стандартами ИСО(20816-1, 20816-3, 20816-7)
Импортируйте измерения из виброметра 805FC
вшаблон Excel наПК, чтобы анализировать
тенденции изменения параметров подшипников:
общий уровень вибрации, CF+ итемпературу. Только
просмотр значений суммарного уровня вибрации
или воздействия на подшипник может быть не очень
полезен для оператора или технического специалиста,
если они незнают, что эти значения означают.
Пользователь может не знать, что является нормой,
ачто говорит оналичии проблемы.
При загрузке полученных оператором измерений
вExcel анализ тенденций может помочь выявить
ненормальные состояния. Пользователь получает
четкое представление об изменении состояния
подшипников иухудшении состояния оборудования.
Управляйте рабочим процессом для улучшения
результатов обслуживания
С помощью мобильного приложения Fluke Connect
управлять процессом определения уровня вибрации
стало проще, чем когда-либо. Встроенная функ-
ция позволяет настраивать профили оборудования
спомощью приложения, азатем передавать их непо-
средственно на виброметр 805FC. Затем пользователи
могут использовать список профилей оборудования
для создания заявок на работу иразработки графиков
технического обслуживания наоснове маршрутов,
которые можно динамически отправлять техническим
специалистам в полевых условиях, что помогает точно
сфокусироваться на критически важных единицах
оборудования. После проверки оборудования 805 FC
передает результаты непосредственно вприложение
исвязывает их ссоответствующим профилем имарш-
рутом. Команды могут легко делиться этими данными
друг сдругом, что позволяет принимать более обду-
манные решения по техническому обслуживанию.

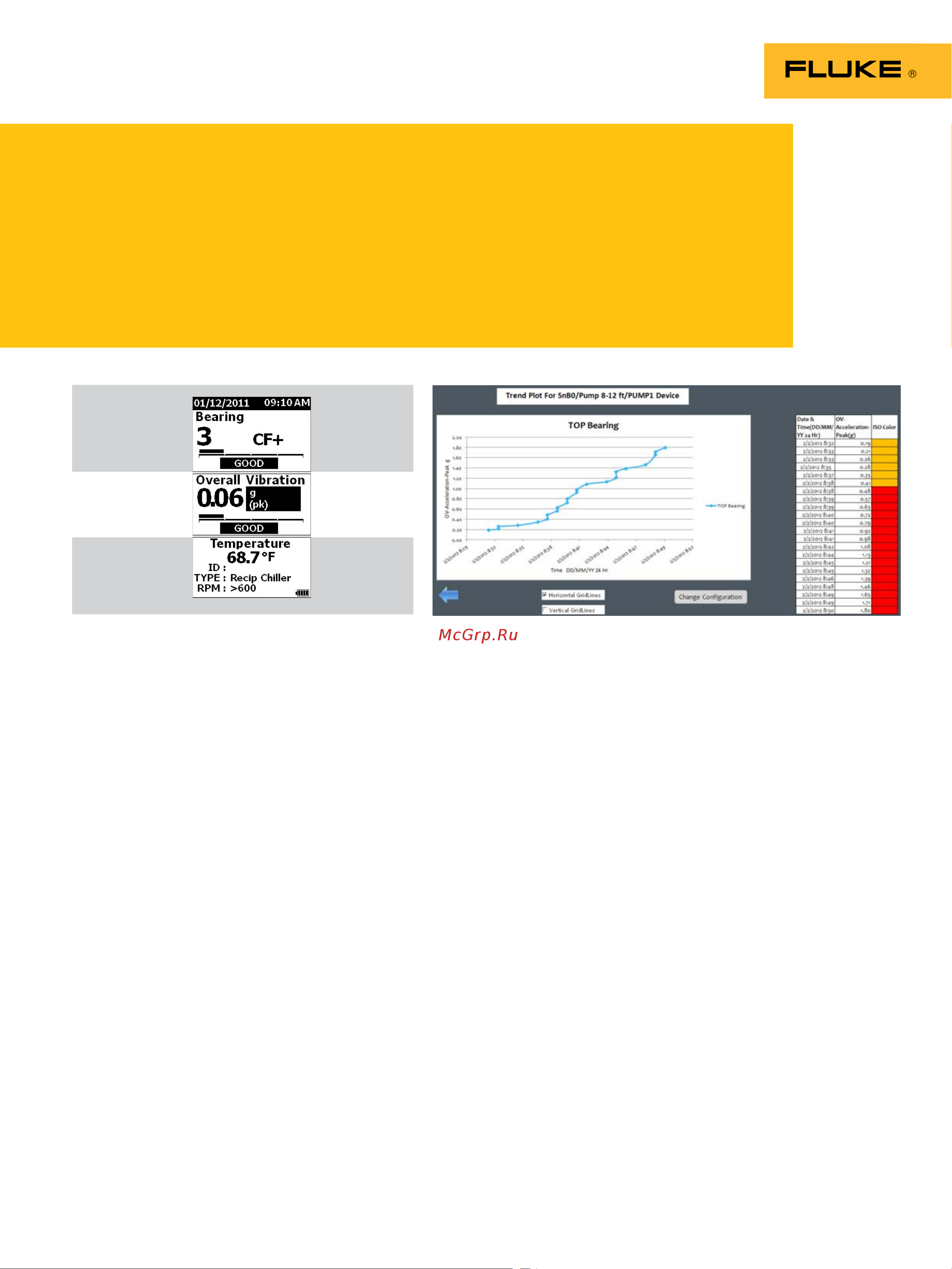

Пример экрана с результатами измерений, показывающий четы-
рехуровневую шкалу серьезности(Хорошо, Удовлетворительно,
Неудовлетворительно, Недопустимо) для вибрации подшипников и
общего уровня вибрации
