4
CVBS/AHD
2
1
3
+12В
АУДИО
ОБЩИЙ
ВИДЕО
ПАНЕЛЬ1
ПАНЕЛЬ2
КАМЕРА1
КАМЕРА2
ВХОД
+12В
ТРЕВОГА
ОБЩИЙ
ВИДЕО
+12В
АУДИО
ОБЩИЙ
ВИДЕО
+12В
ТРЕВОГА
ОБЩИЙ
ВИДЕО
ДАННЫЕ
АУДИО
ОБЩИЙ
ВИДЕО
ДАННЫЕ
АУДИО
ОБЩИЙ
ВИДЕО
ВЫХОД
Альтернативное питание DC 12-15В
ОБЩИЙ
ВИДЕО
ОБЩИЙ
+12В
ТВ-ВЫХ
ПИТАНИЕ
ОБЩИЙ
ТВ-ВЫХ
ПИТАНИЕ
ПАНЕЛЬ1
КАМЕРА1 ВХОД
ПАНЕЛЬ2
КАМЕРА2
ВЫХОД
АУДИО
ОБЩИЙ
ДАННЫЕ
ВИДЕО
ТВ-ВЫХ
ПИТАНИЕ
ПАНЕЛЬ1
КАМЕРА1 ВХОД
ПАНЕЛЬ2
КАМЕРА2
ВЫХОД
ПАНЕЛЬ 1 ПАНЕЛЬ 2
+12В
АУДИО
ОБЩИЙ
ВИДЕО
+12В
АУДИО
ОБЩИЙ
ВИДЕО
ДАТЧИК 1
ДАТЧИК 2
DC12V
DC12V
ТРЕВОГА
ОБЩИЙ
ВИДЕО
ТРЕВОГА
ОБЩИЙ
ВИДЕО
Альтернативное питание DC
12-15В
СЛЕДУЮЩИЙ
МОНИТОР
КАМЕРА 1
КАМЕРА 2

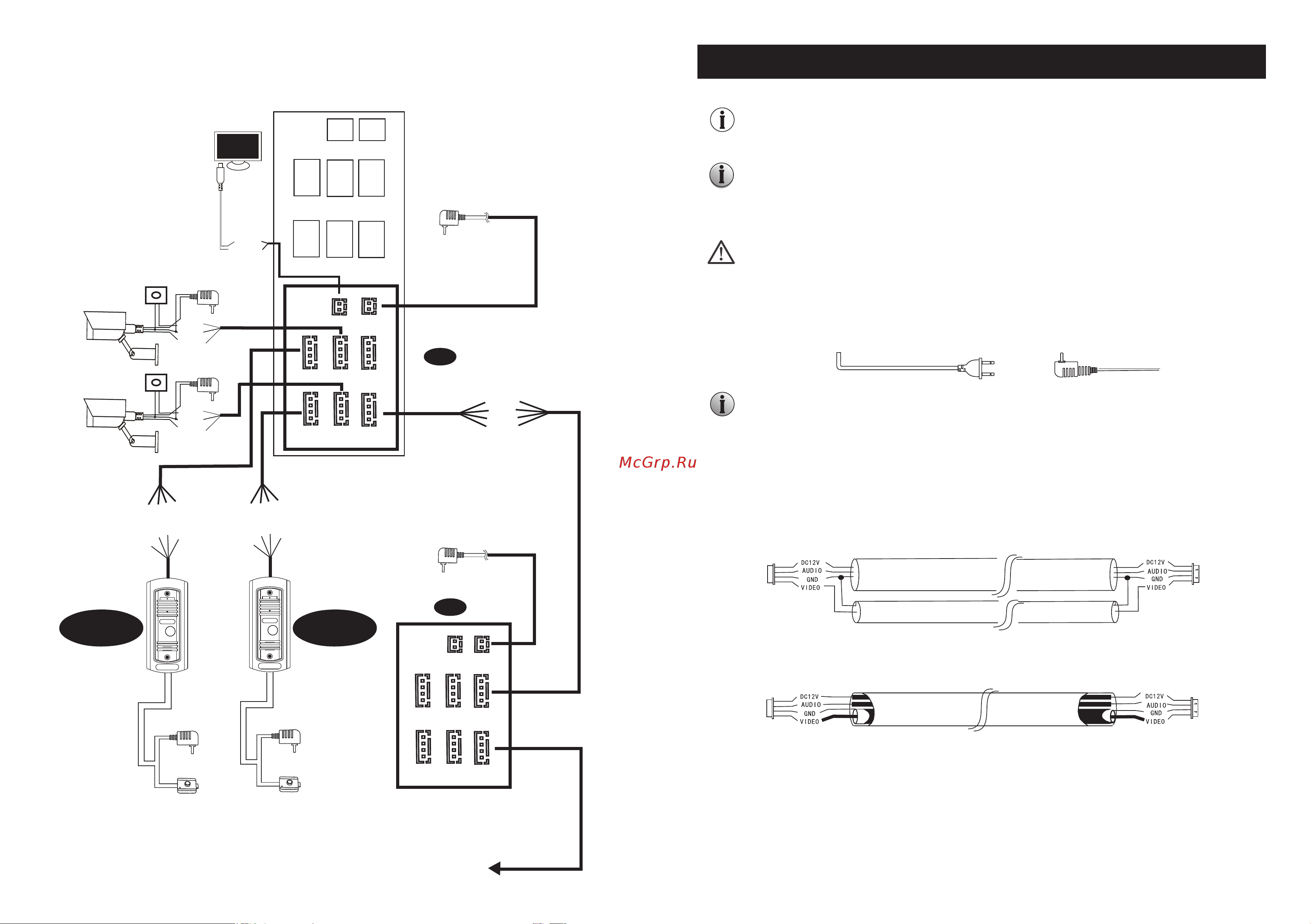

ПРИМЕЧАНИЯ ПО МОНТАЖУ:
РК-75
Замок, альтернативный источнк питания, а также камера не входят
в комплект поставки цветного видеодомофона.
Вы можете подключить электрозамок любого типа (НО или НЗ) к
вашей вызывной панели. Уточняйте наличие контактов для
управления электрозамками на вызывной панели перед покупкой!
Монитор цветного видеодомофона оснащен встроенным блоком питания(AC
100-240V), также вы можете использовать альтернативный способ
питания(DC 12V). При использовании альтернативного способа питания
допускается отрезание кабеля встроенного БП без утери гарантии на
оборудование. Пожалуйста, подайте питание на домофон только после его
полной установки!
При соединении домофона и вызывной панели следуйте следущим
условиям (ВНИМАНИЕ: для достижения необходимого результата
используйте только качественный коаксиальный видеокабель):
3-жильный обычный неэкранированный кабель + коаксиальный видео
кабель РК-75 или КВК:
Дистанция ≤ 50м (РК-75 + 3-жильный кабель (0,5 мм
2
))
Дистанция ≤ 100м (РК-75 + 3-жильный кабель (≥ 0,75 мм
2
))
Дистанция ≤ 50м (КВК 2*0,5 мм
2
)
Дистанция ≤ 100м (КВК 2*≥
0,
75
мм
2
)
КВК
ВНИМАНИЕ:
При использовании нескольких мониторов в одной системе следует
подбирать мониторы с одинаковым типом интеркома, в противном
случае работа мониторов по интеркому будет некорректна
