PS-link VN-3104P Краткое Руководство по Эксплуатации онлайн

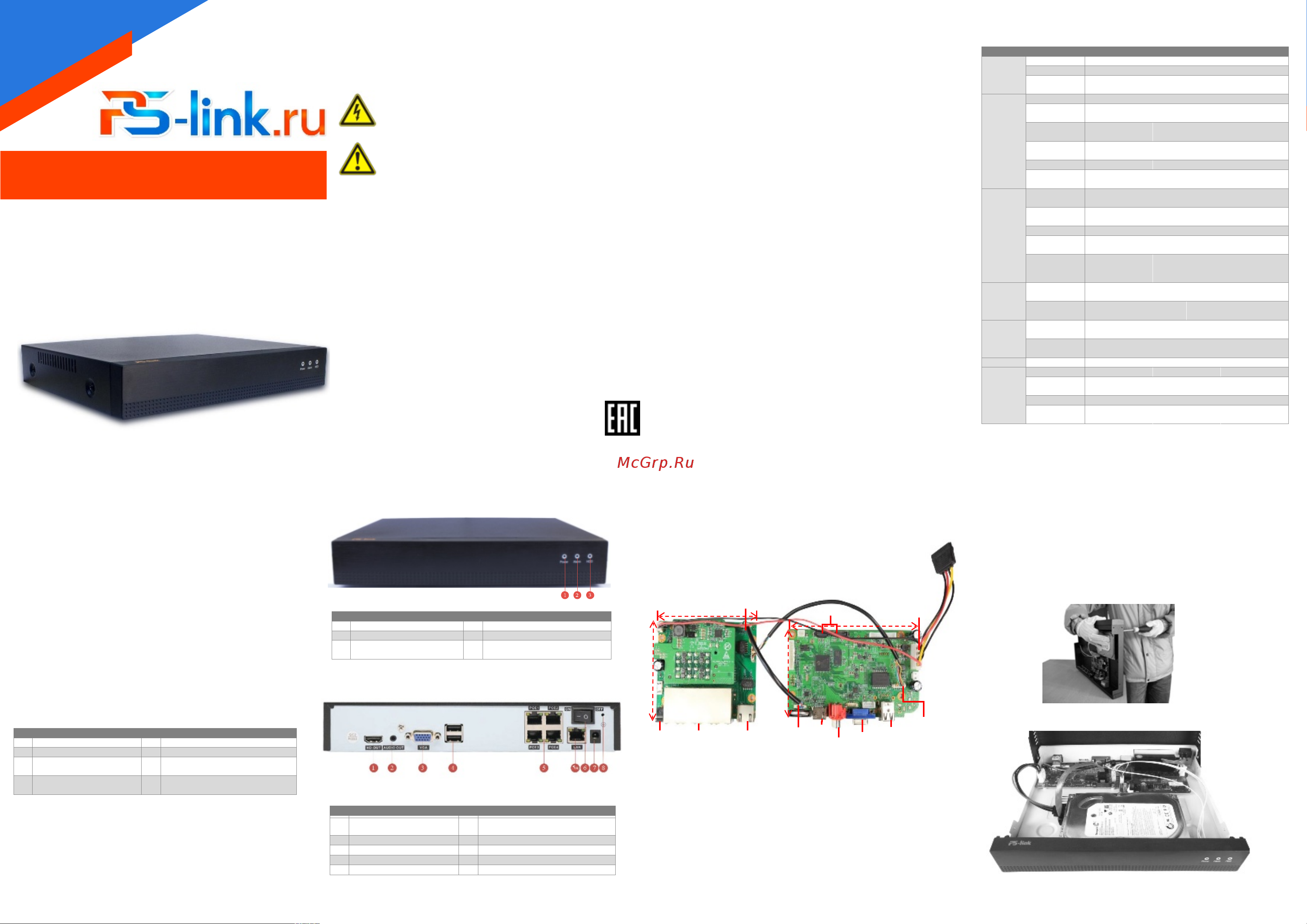

1
КРАТКОЕ РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
IP-видеорегистратор c
технологией PoE
PS-I3104XP
2
Условия безопасной эксплуатации
ВНИМАНИЕ!
Перед тем, как начать использовать изделие, внимательно прочитайте
данное руководство по эксплуатации.
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
Предупреждение о наличии внутри корпуса
Оборудование предназначено для работы в жилых и коммерческих зонах,
общественных местах, производственных зонах с малым и средним
энергопотреблением, без воздействия вредных и опасных производственных
факторов. Оборудование предназначено для эксплуатации без постоянного
присутствия обслуживающего персонала. Для обеспечения электромагнитной
совместимости устройство должно быть установлено согласно инструкциям,
описанным в настоящем руководстве. Видеорегистратор не требует какого-либо
монтажа или дополнительной фиксации. Устройство требует бережного
обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и др.
неизолированных электрических цепей, которые могут
представлять опасность для человека. Для снижения риска
поражения электрическим током не разбирайте устройство.
ВНИМАНИЕ!
Ремонт и техническое обслуживание изделия должно
осуществляться только квалифицированным техническим
персоналом.
•
Во избежание случаев поражения электрическим током и потери гарантии
не разбирайте устройство.
•
Не подвергайте устройство ударам и сильным вибрациям.
•
Не используйте источники питания, которые по характеристикам отличаются от
требуемого.
• Установка данного устройства должна соответствовать всем требованиям
безопасности.
•
Не используйте дополнительное оборудование, которое не совместимо и не
рекомендовано производителем.
•
Технические характеристики и дизайн продукта могут быть изменены без
предварительного уведомления.
Производитель и сертификация
Производитель: Vandsec Electronics Limited No.02, floor 3th, 4# Building,
5th Business Park, Liuwu Village, Long Gang Street, Shen Zhen, China
Уполномоченное лицо: ООО «ПЕТРОСЕРВИС», 194295, г. Санкт-Петербург,
пр. Художников 33/4, пом. 53. Тел.: +7(812) 309-7671
Срок хранения: 15 лет
Сведения о сертификации: запросите копию сертификата
соответствия у продавца
3
1. Технические характеристики
МОДЕЛЬ I3104XP
Система
Тип ОС Embedded Linux
Функционал Пентаплекс
DSP-
процессор
Hisilicon Hi35xx
Входы/
выходы
Видеовыходы
1 HDMI, 1 VGA
Аудио
входы/выходы
0/1 (jack 3.5)
Тревожные
входы/выходы
0/0
Послед.
интерфейсы
нет
USB-порты 2 x USB2.0
Сетевой
интерфейс
1xRJ-45, Ethernet 10/100 Мб, 4xRJ-45 POE
Запись
Компрессия
видео/аудио
H.265+/H.265/H.264
IP-камеры
4 x 5M / 4 x 1080P
Скорость зап. до 25 к/с
Одновр.воспр.
1 х 5M
Режимы
записи
Архив
Жёсткие
диски
1 SATA (до 6Тб)
Архивация USB, по сети
Сеть
Протоколы
ONVIF, Cloud(P2P), TCP/IP, HTTP, DHCP, PPPoE, FTP,
DDNS, NTP, RTSP, SMTP, ARSP
Удалённый
доступ
Web-интерфейс; ПО для Windows, Android, iOS
Прочее Управление
USB-мышь, по сети
Эксплу-
атация
Питание DC 48 Вольт, 2 Ампера
Температура
эксплуатации
0...+55°С
Материал Металл + пластик
Габаритные
размеры
233×300×45мм
4
2. Описание
2.3 Передняя панель
№
НАИМЕНОВАНИЕ
№
1 Видеорегистратор 5 Сетевой кабель
2 Пульт ДУ (опция) 6 Клеммные колодки (опция)
3 USB-мышь 7
Винты для крепления жёстких
дисков
4
Внешний блок питания
(DC 52 В, 1.5А)
8
Краткое руководство по
эксплуатации и гарантийный талон
5
2.5 Задняя панель
№ ОПИСАНИЕ № ОПИСАНИЕ
1
2
Световой индикатор питания
3
Световой индикатор тревоги
Световой индикатор работы
жёсткого диска
№ ОПИСАНИЕ № ОПИСАНИЕ
1
Сетевой разъём RJ-45 5a
2
Аудио выход jack3.5
6
Гнездо питания DC 52В
3 7
Кнопка вкл./выкл питания
4
VGA видеовыход
8
Контакт для заземления
5
USB порты
6
!!! В зависимости от модели разъёмы на задней панели могут отличаться. См.
технические характеристики.
2.4 Конструктив платы
7
3. Установка жёстких дисков
!!! Жесткие диски не входят в комплект и приобретаются отдельно.
Процесс установки жёсткого диска следующий:
1) Убедитесь, что устройство обесточено.
2) Открутите винты, фиксирующие крышку.
3) Снимите крышку.
4) Установите жёсткий диск и зафиксируйте винтами
5) Подключите жёсткий диск (DATA и питание).
6)
Установите крышку обратно и зафиксируйте её винтами
После запуска устройства требуется отформатировать жёсткий диск.
8
Постоянно/По расписанию/По движению
2.1 Назначение
Цифровой видеорегистратор PS-link I3104XP c 4-мя видеовходами RJ-45 с Poe.
Благодарим Вас за выбор современного видеорегистратора PS-link.
Данное руководство пользователя разработано как справочное пособие
для установки и управления системой видеонаблюдения. Здесь Вы можете
Найти информацию о технических характеристиках и функциональных
особенностях видеорегистратора, а также информацию об интерфейсах
устройства.
Цифровой видеорегистратор предназначен для записи и отображения
видеопотока с IP-камер видеонаблюдения, а также воспроизведения
видеопотока из архива, если подключен жесткий диск. Видеорегистратор
позволяет осуществлять резервирование видеоархива на внешние носители
информации и на компьютер с помощью специальной программы.
Для отображения видеоданных на мониторе регистратор оснащен двумя
видеовыходами HDMI и VGA.
Регистратор построен на базе высокопроизводительного процессора
с возможностью подключения камер видеонаблюдения с максимальным
разрешением 2592x1944 пикселей (5 мегапикселей)
2.2 Комплектация
НАИМЕНОВАНИЕ
без без
Сведения об ограничениях в использовании
Правила и условия хранения, транспортировки, реализации и утилизации
Сведения об утилизации:
Видеорегистратор не содержит в своём составе опасных или ядовитых веществ.
Изделие утилизировать как бытовую технику без принятия специальных мер
защиты окружающей среды.
Транспортировка и хранение:
Видеорегистратор в транспортной таре перевозится любым видом крытых
транспортных средств (в железнодорожных вагонах, закрытых автомашинах,
трюмах и отсеках судов и других).
Обязательным условием транспортировки является устойчивое положение,
исключающее возможность смещения коробок и удары их друг о друга, а
а также о стенки транспортных средств.
Хранение видеорегистратора в упаковке должно соответствовать условиям 2
по ГОСТ 15150-69. В помещениях для хранения изделия не должно быть паров
кислот, щёлочи, агрессивных газов и других вредных примесей, вызывающих
коррозию.
Предприятие-изготовитель гарантирует соответствие видеорегистратора
требованиям технических условий при соблюдении потребителем условий
транспортирования, хранения, монтажа и эксплуатации.
В случае выявления неисправности, в течение гарантийного срока эксплуатации,
предприятие-изготовитель производит безвозмездный ремонт или замену
видеорегистратора. Предприятие-изготовитель не несет ответственности и не
возмещает ущерба, возникшего по вине потребителя, при несоблюдении правил
эксплуатации.
Видеовходы RJ-45 c POE
HDMI
2хSATA
82мм
137.5мм
m
Jack3.5
выход
2xUSB2.0
12В
сеть
MDIO BUS
91мм
103.3мм
m
MDIO BUS
52В 4xPOE
RJ45
VGA
Срок службы: 5 лет
HDMI видеовыход
