9.1. Типы проводных датчиков

Контроллеры «Аквасторож Эксперт» поддерживают два типа проводных датчиков – «Эксперт»

и «Классика»:

1. Датчик «Эксперт» – датчик протечки с обратной связью (постоянно обменивается сигналом

с контроллером о своем корректном подключении). Имеет 1 разъем для подключения.

2. Датчик «Классика» – датчик-разветвитель без обратной связи, но с возможностью подклю-

чения к другому датчику «Аквасторож». Имеет 2 разъема для подключения.

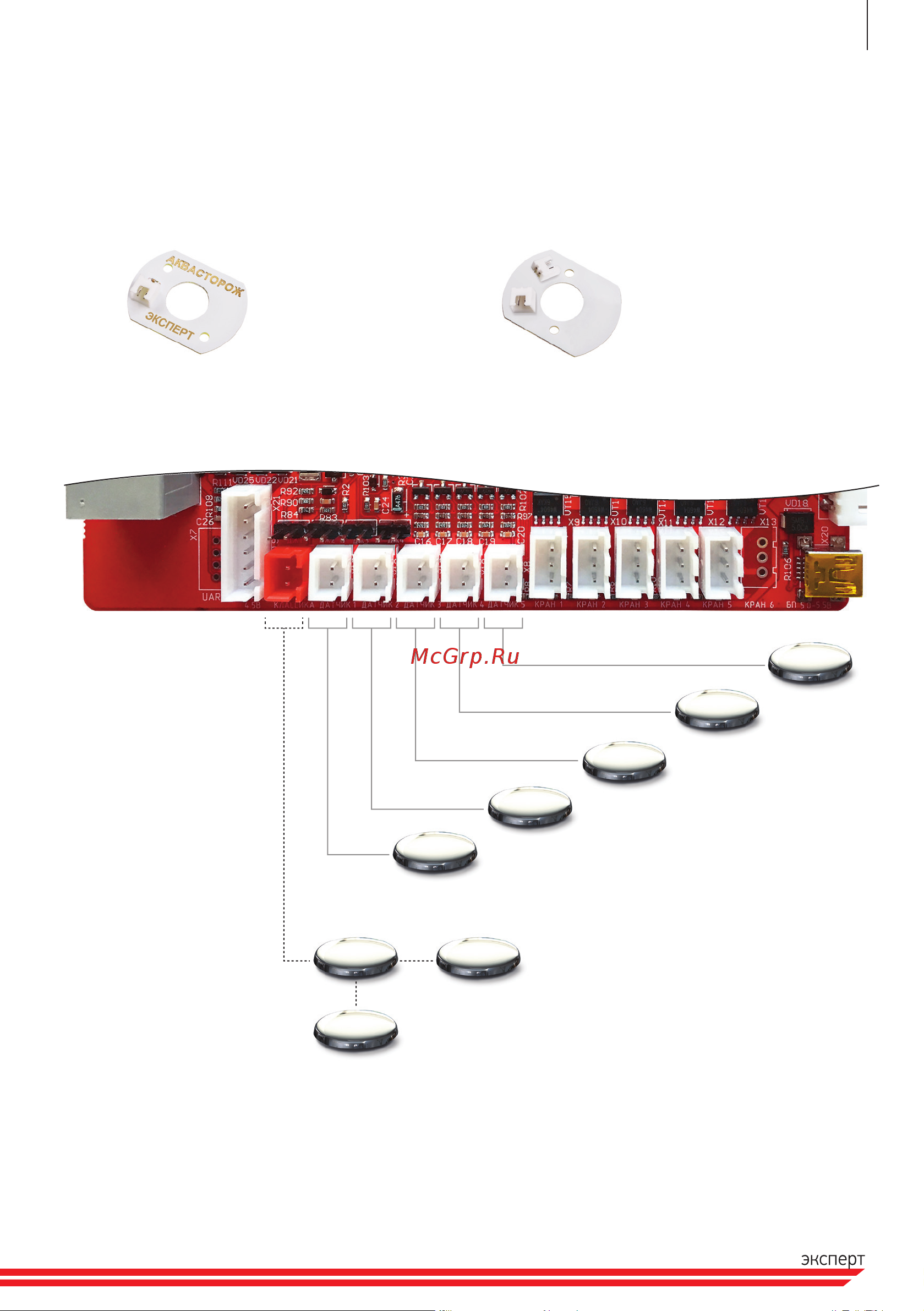

9.2. Подключение датчиков к контроллеру «Аквасторож Эксперт»

Цепи № 1-5

с автоматическим контролем

обрыва (датчики «Эксперт»).

Разъемы

для подключения

датчиков на плате

контроллера «Эксперт»

Цепь «Классика» без автоматического

контроля обрыва (датчики «Классика»).

№ 1 № 2 № 3 № 4 № 5

Контактная пластина

датчика «Эксперт»

Контактная пластина

датчика «Классика»
