Паспорт разработан в соответствии с требованиями ГОСТ 2.601 2

1. Назначение

Краны шаровые компрессионного типа т.м. VALFEX

(далее-кран шаровый) из полипропилена

применяются в качестве запорной арматуры систем полиэтиленовых труб кольцевого сечения по

ГОСТ 18599 и/или ГОСТ 32415-2013 номинальным диаметром от 20 до 63 мм, предназначенные

для транспортирования воды с температурой до 40° С и максимальным рабочим давлением

1,6МПа в системах хозяйственно-питьевого водоснабжения, а также для транспортирования

других жидких сред, к которым материал кранов шаровых и их уплотнительных элементов

химически стоек.

2. Конструкция кранов шаровых

2.1 Кран шаровой состоит из корпуса, боковой вставки крана, шпинделя, шара, ручки, резьбового

кольца, седла, резьбовой крышки, упорной втулки, разрезной цанги и уплотнительных элементов.

Состав крана шарового в зависимости от исполнения. Конструкция крана шарового с Ø20 по Ø32

показана на рисунке 1. Конструкция крана шарового с Ø40 по Ø63 показана на рисунке 2.

2.2 Составные части крана шарового, кроме уплотнительных колец производятся методом литья

под давлением.

2.3 Составные части крана шарового (корпуса, резьбовые кольца и крышки, упорные втулки,

боковые вставки) изготавливаются из полипропилена (тип материала указан в таблице 1).

2.4 Толщина стенки в любом месте крана шарового рассчитана на максимальное рабочее давление

1,6 МПа (PN16).

2.5 Цвет корпусов и боковых вставок кранов шаровых черный; резьбовых крышек и ручек —

синий. Цвет других частей кранов шаровых не регламентируется.

2.6 Соединение резьбовой крышки поз.5 и боковой вставки крана поз.2 осуществляется при

помощи трапециевидной резьбы, которая позволяет выдерживать большие осевые нагрузки.

2.7 Конструкция уплотнительных колец исключает самопроизвольное выпадение из корпуса крана

при сборке и разборке и обеспечивает герметичность соединения трубы с краном шаровым.

2.8 Компрессионный элемент поз.1 имеет специальный профиль внутренней поверхности,

который предотвращает выпадение полиэтиленовой трубы из корпуса крана поз.11 внутренним

давлением воды.

2.9 Краны шаровые с наружной резьбой имеют трубную коническую резьбу, а с внутренней

резьбой - трубную цилиндрическую. При свертывании такого резьбового соединения для

обеспечения герметичности рекомендуется применять клей-герметик Loctite Si 5331.

труба ПЭНД

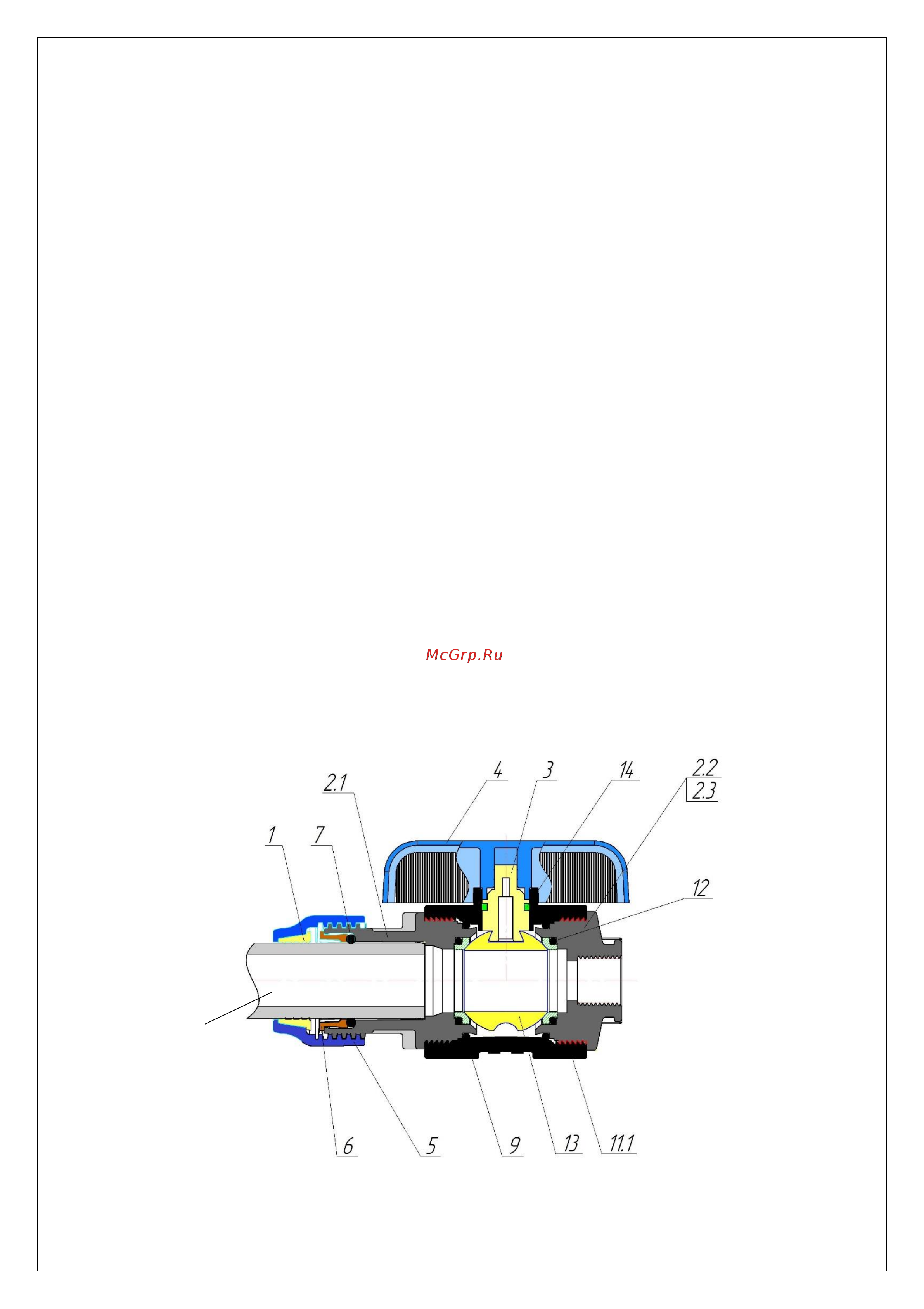

Рисунок 1. Конструкция крана шарового с Ø20 по Ø32
