Паспорт разработан в соответствии с требованиями ГОСТ 2.601 3
труба ПЭНД

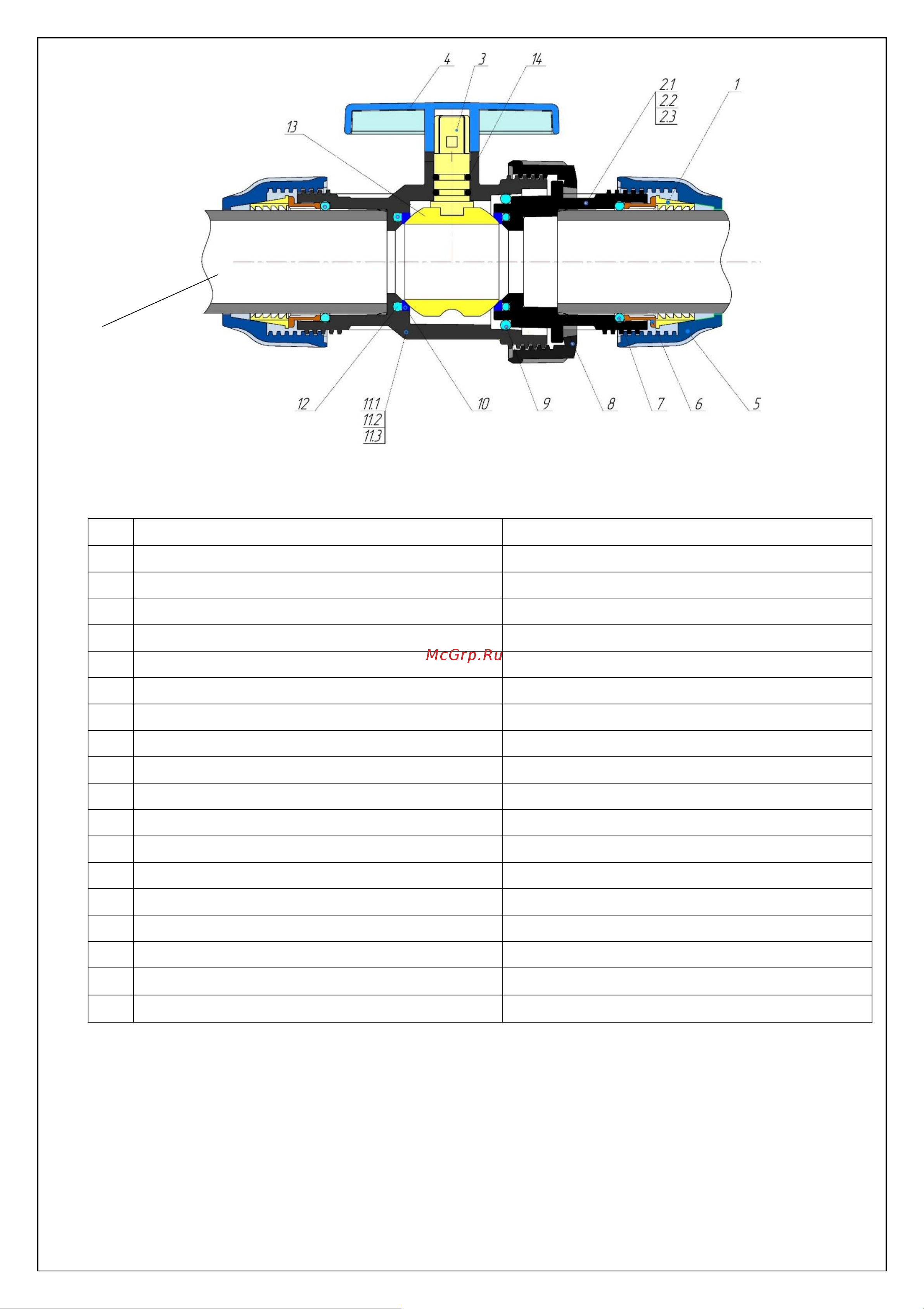

Рисунок 2. Конструкция крана шарового с Ø40 по Ø63
Таблица 1. Конструктивные элементы кранов шаровых.
№
Наименование
Материал
1
Разрезная цанга
Полиоксиметилен (ПОМ)
2.1
Боковая вставка муфтовая для трубы
Полипропилен
2.2
Боковая вставка с внутренней резьбой
Полипропилен
2.3
Боковая вставка с наружной резьбой
Полипропилен
3
Шток ручки
Полиацеталь
4
Ручка
Полипропилен стеклонаполненный
5
Резьбовая крышка
Полипропилен
6
Упорная втулка
Полипропилен
7
Уплотнение трубы
NBR (Бутадиен-нитрильный каучук)
8
Резьбовое кольцо
Полипропилен
9
Уплотнение вставки
NBR (Бутадиен-нитрильный каучук)
10
Седло
Литьевой полиуретан
11.1
Корпус крана под две резьбовые вставки
Полипропилен
11.2
Корпус крана с наружной резьбой
Полипропилен
11.3
Корпус крана под резьбовую крышку
Полипропилен
12
Уплотнение седла шара
NBR (Бутадиен-нитрильный каучук)
13
Шар
Полиоксиметилен (ПОМ)
14
Уплотнение штока ручки
NBR (Бутадиен-нитрильный каучук)
