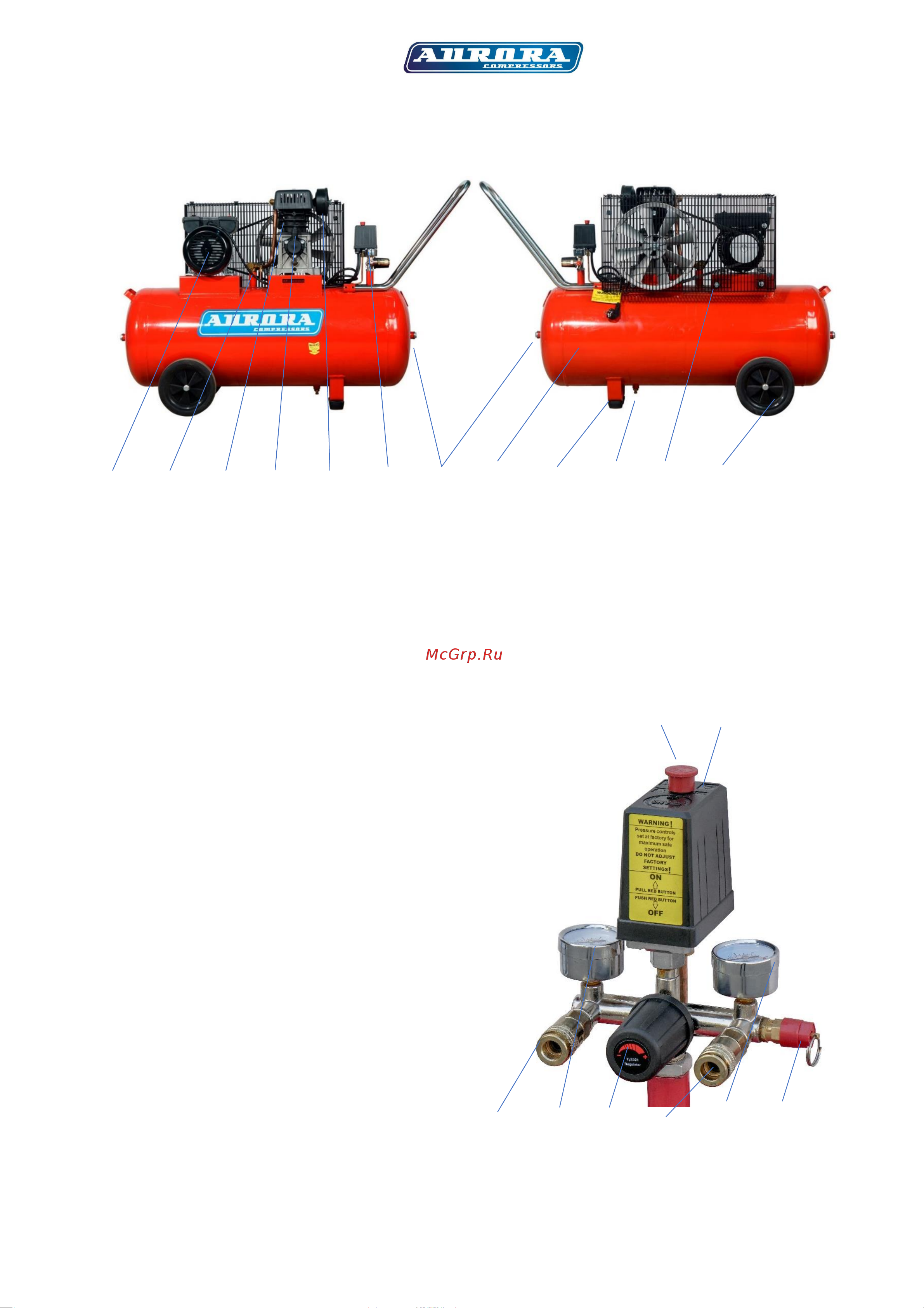

ОБЩИЙ ВИД И ОСНОВНЫЕ КОМПОНЕНТЫ

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.

1 Электродвигатель (мотор)

2 Обратный клапан

3 Поршневая группа (компрессорная головка)

4 Масляный сапун и горловина залива масла

5 Воздушный фильтр

6 Блок управления

7 Ревизионные отверстия ресивера

8 Ресивер (воздушный бак) 1. 2.

9 Передняя опора ресивера

10 Клапан слива конденсата

11 Ременной привод (ремень А 1194)

12 Опорные колеса

Блок управления:

1 Кнопка ВКЛ/ВЫКЛ

2 Реле давления (прессостат)

3 Регулируемый воздушный выход

4 Манометр регулируемого выхода

5 Регулятор давления

6 Прямой (нерегулируемый) воздушный выход

7 Манометр давления в ресивере

8 Спускной (предохранительный) клапан

3. 4. 5. 6. 7. 8.

* производитель оставляет за собой право внесения изменений. Иллюстрации являются

ориентировочными. При обнаружении отличий приведенных иллюстраций и фактической

поставки необходимо руководствоваться последним.
