COMPRAG Установка компрессорная передвижная DACS 10

и перемещают воздух. Смазка и охлаждение происходит путём впрыскивания в винтовую

пару масла. Для сепарации масла из воздушной смеси в компрессоре используется бак-

сепаратор с сепарационным элементом. Снижение вибрации достигается установкой силового

блока (двигатель+винтовой блок) на раму через виброопоры. На передвижных моделях

используется торсионная резино-жгутовая подвеска. Двигатель с водяным охлаждением

на дизельном топливе. Он оснащён турбокомпрессором с интеркулером. Для поднятия или

опускания компрессора предусмотрена проушина внутри компрессора. Корпус выполнен

из металлических листов с защитным покрытием, в нём предусмотрены проёмы для

забора и выброса воздуха, а также откидные двери для проведения сервиса компрессора.

Для подсоединения воздушных рукавов в компрессор встроен коллектор с 4-мя точками

соединения. Контроль, пуск и останов компрессора осуществляется панелью управления с

индикацией.

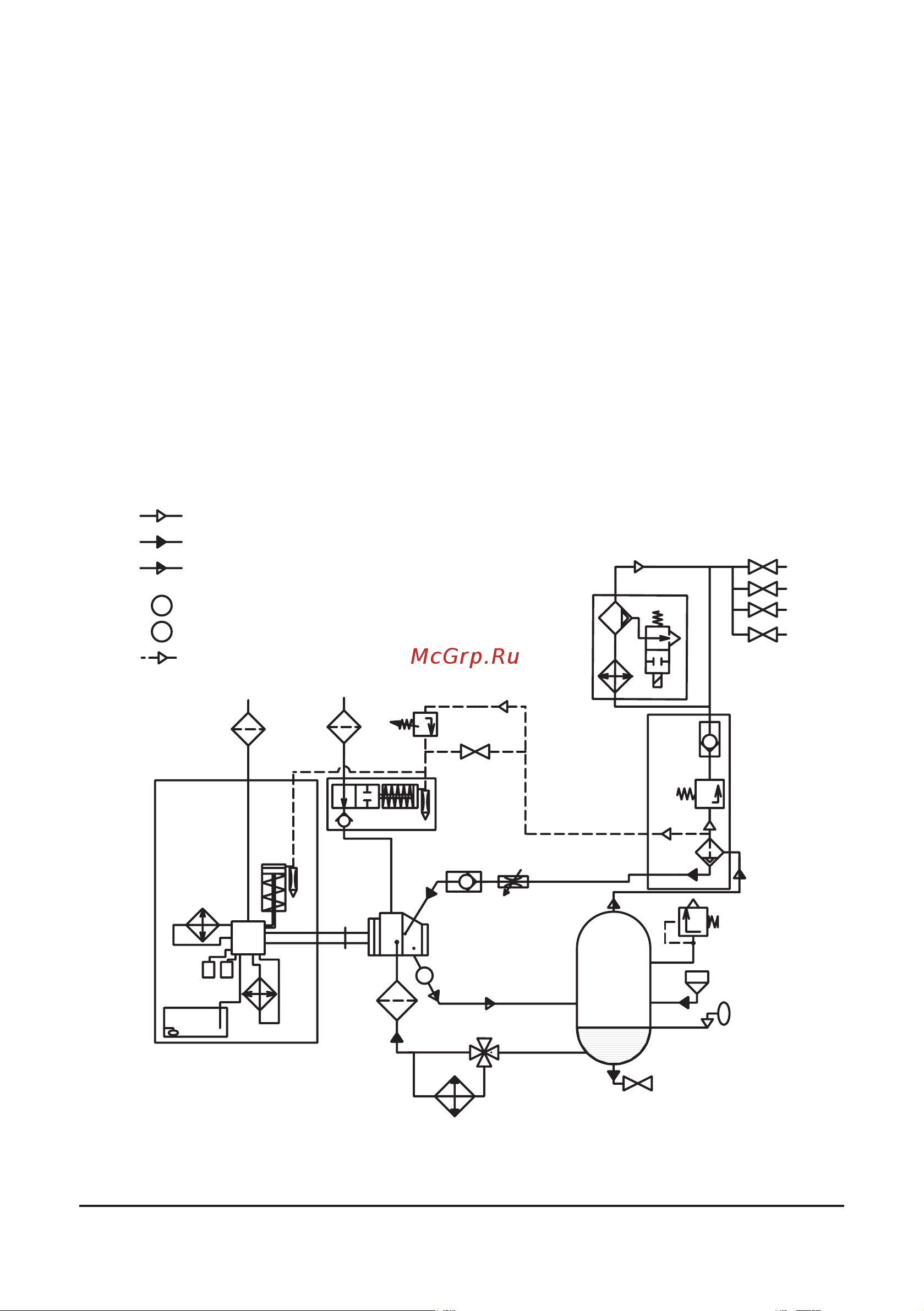

2.6.2 Схема установки

810

3.1

1.1

1.2

1.3

1.4

1.5

1.6

1.7

Рис. 2.6.2

Трубопровод воздушный

Трубопровод масляный

Трубопровод воздушномасляный

Датчик температуры

Датчик давления

Трубопровод управления
