ВНИМАНИЕ! Осуществляйте проверку строго при прикрученных колесах/опорах ком-

прессора.

ВНИМАНИЕ! Поверхность, на которой будет установлен компрессор, в процессе заправ-

ки маслом, должна быть строго горизонтальной, для получения правильности данных

уровня масла в картере.

ВНИМАНИЕ! Никогда не смешивайте масла разных типов.

Подключение к электрической сети.

ВНИМАНИЕ! Подключение к электрической сети следует осуществлять с соблюдением

всех мер безопасности.

5. ОБЩИЙ ВИД КОМПРЕССОРА

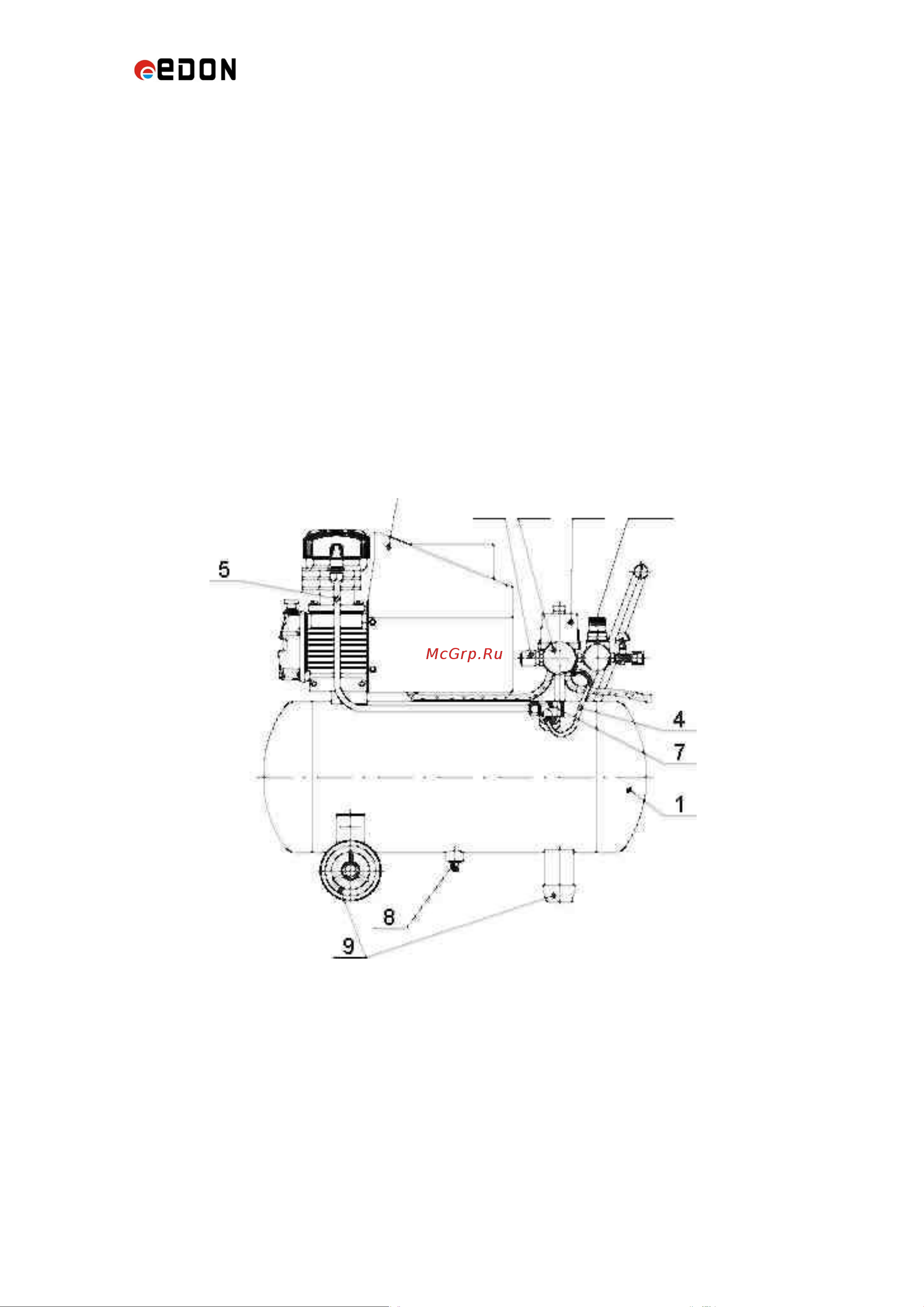

Рисунок 1. Модель OAC-25/1000

11 6 3 2 10

1 Ресивер

2 Пресостат

3 Манометр

4 Воздухопровод сброса давления

5 Нагнетательный воздухопровод

6 Клапан предохранительный

7 Обратный клапан

8 Кран слива конденсата

9 Колеса и амортизаторы

10 Регулятор давления

11 Блок поршневой, 1 цилиндр
