![Patriot REMEZA СБ 4/Ф-500 LB 75 ТБ Тандем 520306380 [15/34] Рисунок 8 общий вид компрессора сб4 ф 500 lb75тб](/img/pdf.png)
Patriot REMEZA СБ 4/Ф-500 LB 75 ТБ Тандем 520306380 [15/34] Рисунок 8 общий вид компрессора сб4 ф 500 lb75тб
![Remeza СБ4/Ф-500.LB75 [15/34] Рисунок 8 общий вид компрессора сб4 ф 500 lb75тб](/views2/1305242/page15/bgf.png)
15
5
3 6 7 1 1
1 7
1 0
1 3 2 1
1 2 4 1 8 8 9 1 4
1 5
1 6
2 1
5
3 6 7 1 1
1 7
1 0
1 3 2 1
1 2 4 1 8 8 9 1 4
1 5
1 6
2 1

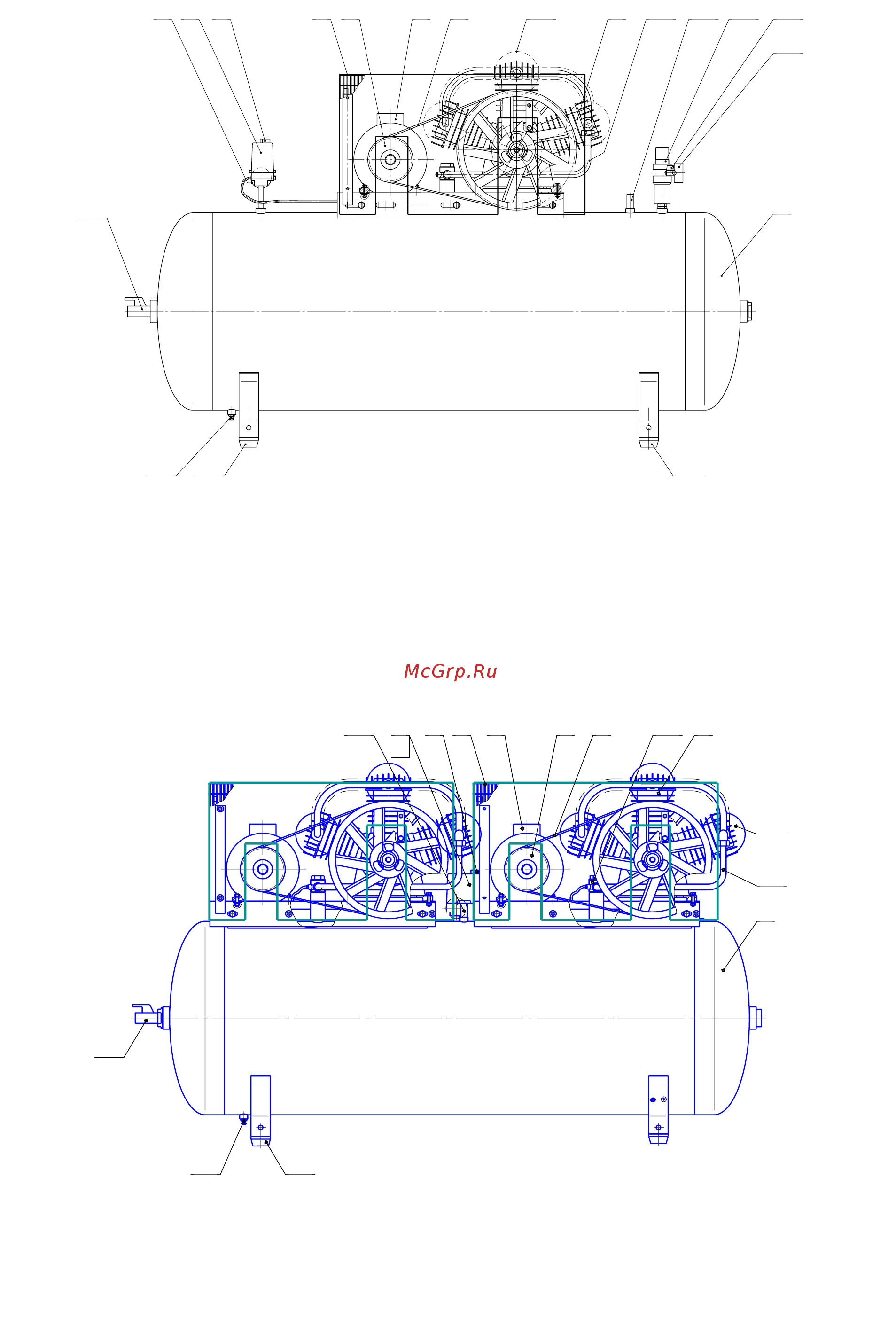

Рисунок 7 - Общий вид компрессора СБ4/Ф-500.LB75
5
1 2 6 7
9
1 0 1 2
1 3
8 3 4
1 1
1 7
1 8
2 1
5
1 2 6 7
9
1 0 1 2
1 3
8 3 4
1 1
1 7
1 8
2 1
Рисунок 8 - Общий вид компрессора СБ4/Ф-500.LB75ТБ
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Прессостат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Регулятор давления
15 - Манометр регулятора
давления
16 - Кран
17 - Кран
18 - Воздушный фильтр
21 - Амортизаторы
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Прессостат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
17 - Кран
18 - Воздушный фильтр
21 - Амортизаторы
