Таблица 5
Резьба
Мин. момент
затяжки
Макс. момент
затяжки
М6
9 Н·м
11 Н·м
М8
22 Н·м
27 Н·м
М10
45 Н·м
55 Н·м
М12
76 Н·м
93 Н·м
8.2.6 Проверка натяжения ремней
После первых 50-ти ч работы и далее через каждые 300 ч работы проверьте и
при необходимости отрегулируйте натяжение ремней, очистите их от
загрязнений.
При недостаточном натяжении происходит проскальзывание ремней,
возникает вибрация с воздействием на подшипники знакопеременной
нагрузки "продергивание", перегрев шкивов, перегрев и снижение КПД
блока поршневого. Когда ремни перетянуты, то происходит чрезмерная
нагрузка на подшипники с повышенным их износом, перегревом
электродвигателя и блока поршневого.
Для проверки натяжения ремней (см. рисунок 11) выполните следующие
действия:
1 Остановите компрессор в соответствии с 6.7.
2 Снимите защитное ограждение.
3 Приложите силу F с усилием 30…40 Н, перпендикулярно к середине ремня.
4 Измерьте отклонение Х. Прогиб ремня Х должен составлять 5…6 мм.
5 При необходимости отрегулируйте натяжения ремней.
Натяжение регулируйте смещением электродвигателя, предварительно
отпустив болты крепления его к платформе. Шкив электродвигателя и
шкив поршневого блока должны находиться в одной плоскости
6 Закрепите электродвигатель и установите защитное ограждение.
F
X
F
X

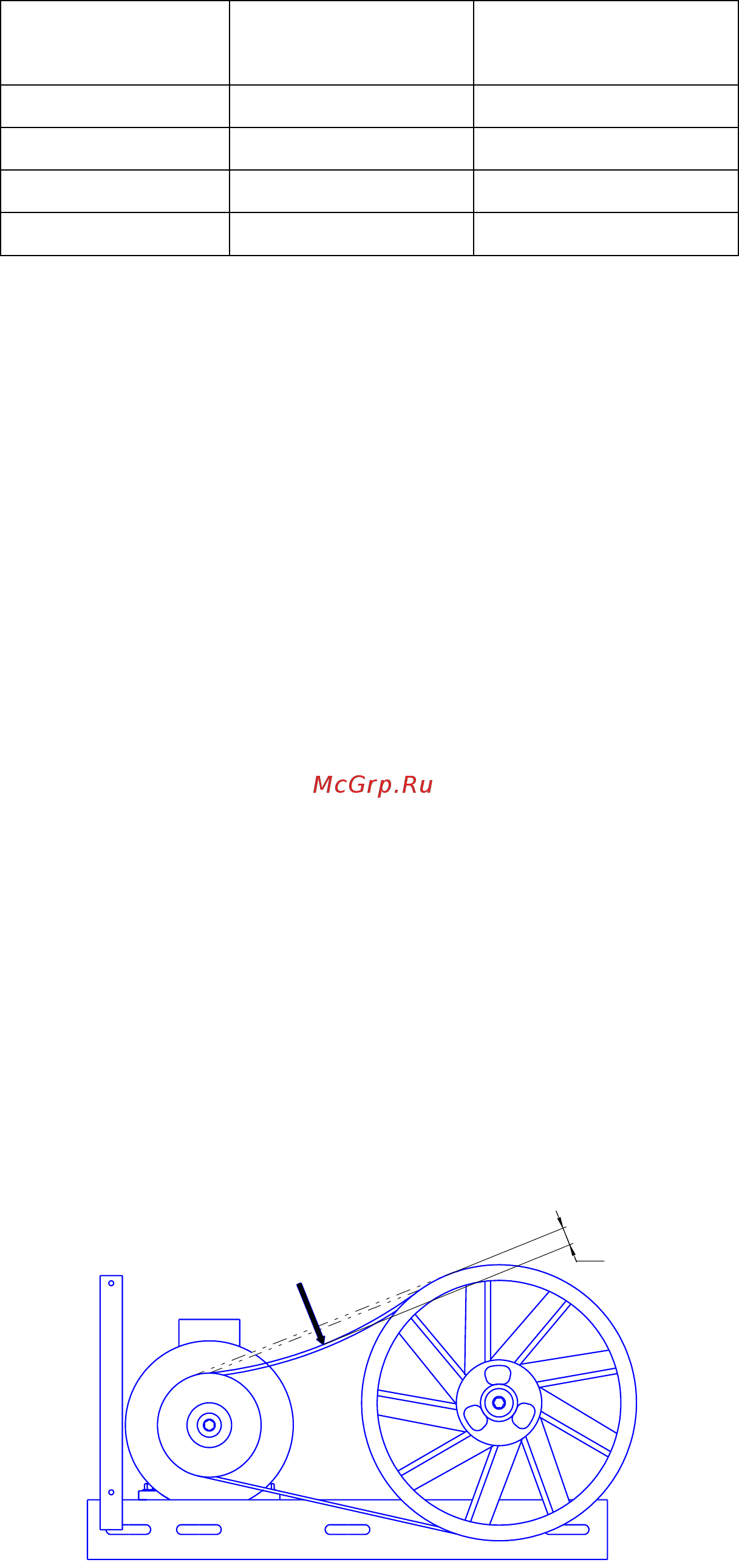

Рисунок 11
