3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

В состав изделия (рис.1 и 2) входят: головка компрессорная 1, воздухо-

сборник (ресивер) 3, двигатель 4, приводные ремни 5, ограждение 2, трубо-

провод нагнетательный 6.

3.1. Комплектность поставки на компрессоры приведена в таблице 2.

Таблица 2

Наименование С415М С416М

3.1.1.Компрессор, шт.

3.1.2. Паспорт С415М.00.00.000ПС,

С416М.00.00.000 ПС экз.

3.1.3. Паспорт сосуда работающего под

давлением, экз.

3.1.4. Паспорт электродвигателя, экз.

3.1.5. Комплектующие изделия:

магнитный пускатель

3.1.6. Запасные части:

Пластина клапанная

С415М.01.00.807, шт.

Пластина клапанная

С415М.01.00.811, шт.

3.1.7. Фильтроэлемент воздушного

фильтра ФВК-001

(емкостью 230 л)

(емкостью 430 л)

3.2. Упаковочный лист и товаросопроводительная документация поставля-

ется совместно с компрессором.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Устройство.

Головка компрессорная и двигатель устанавливаются на ресивере.Передача

от двигателя на коленчатый вал компрессора осуществляетсядвумя клиновыми

ремнями В (Б) 1800 для компрессора С415М и тремя В (Б) 1900 для компрес-

сора С416М. Натяжение ремней производится перемещением двигателя по

плите с помощью регулировочных болтов. Передача имеет сетчатое огражде-

ние.Сжатый воздух от головки компрессора к ресиверу подается по нагнета-

тельному трубопроводу.

4.1.1. Головка компрессорная (рис. 3 и 4) состоит из следующих основных

частей.

Картер компрессора (рис. 5) изготовлен литьем из серого чугуна. В рас-

точках торцевых стенок картера установлены корпус подшипника 1 и под-

шипники 2 и 6 коленчатого вала 5.

Окна в боковых стенках закрыты крышками через уплотнительную про-

кладку; крепежные болты установлены на герметик. На верхней плоскости

картерачерез уплотнительную прокладку крепитсяблок цилиндров 2 (рис. 3,4)

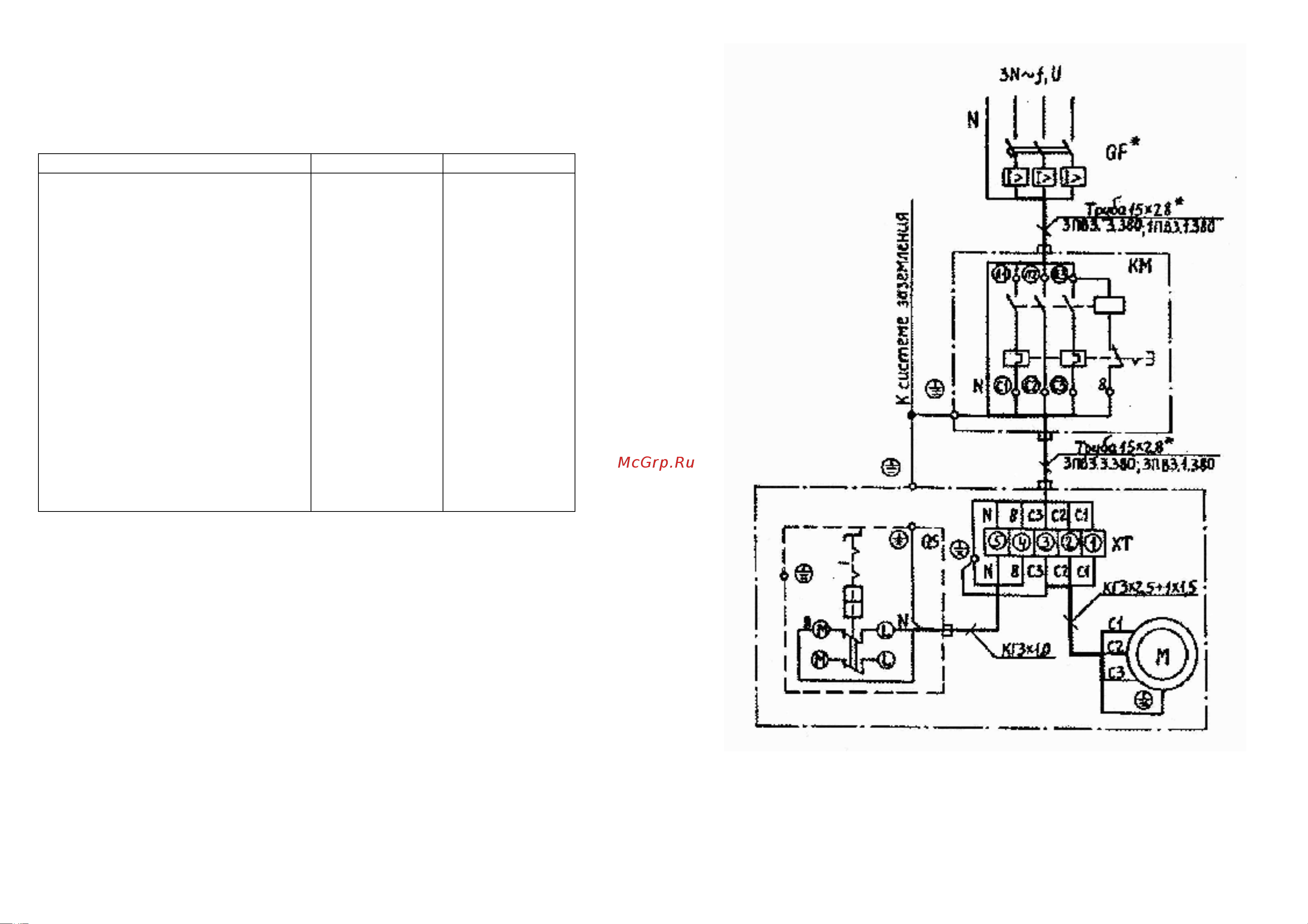

Рис.17. Схема электрическая принципиальная

и соединений компрессора, модель С416М
