Клапан прямоточный (рисунок 10) состоит из алюминиевого корпуса с ка-
налами, разделенными ребрами жесткости, и установленными в каналах
подпружиненными запорными пластинами (клапанами).
Пружины и клапаны удерживаются ограничителями. Одна сторона ог-
раничителей крепится к корпусу винтом, а вторая - зажимается прокладкой
крышки цилиндра или прокладкой блока.
Блок клапанный (рисунок 11) состоит из двух клапанных досок: верхней
ребром охлаждения) 1 и нижней 2, соединенных через асбестовую прокладку.
Клапанные доски выполнены из серого чугуна. В клапанном блоке
расположены два всасывающих и два нагнетательных клапана и представляют
единую клапанную систему.
Всасывающий клапан цилиндра низкого давления состоит из седла клапана
6, двух сепараторов 5, которые предохраняют клапанные пластины от
смещения в горизонтальной плоскости, и розетки 4, ограничивающей прогиб
клапанных пластин. Четыре клапанные пластины толщиной 0,22 мм
перекрывают пазы в седле и являются рабочими элементами.
Нагнетательный клапан цилиндра низкого давления состоит из четырех
клапанных пластин толщиной 0,36 мм, которые перекрывают отверстия в
клапанной доске, двух сепараторов и розетки.
Всасывающий, и нагнетательный клапан цилиндра высокого давления
состоит из клапанной пластины толщиной 0,36 мм, размещенной в
направляющем гнезде. Клапан от продольного перемещения удерживается
штифтами.
Воздушный фильтр 3 (рисунок 5, 6) устанавливается на всасывающем
фланце головки блока цилиндров.
Воздух поступая в фильтр, проходит через металлическую сетку либо через
фильтроэлемент, изготовленный на основе ультратонкого стекловолокна и
направляется по патрубку во всасывающую полость крышки блока цилиндров.
Охлаждение компрессорной головки осуществляется воздушным потоком,
создаваемым лопастями вентилятора, приводимого в движение дизелем.
Система охлаждения обеспечивает поддержание нормальной температуры
деталей головки, масла и межступенчатое охлаждение воздуха за счёт
оребрённых стенок крышки коллектора холодильника.
Коллектор одновременно является гасителем пульсации сжатого воздуха.
Предохранительный клапан, установленный на коллекторе, является
сигнализирующим устройством при неисправностях в клапанной системе.
Клапан регулируется на давление 0,45 ± 0,03 МПа. При повышении
вышеуказанного давления пружина, сжимаясь, освобождает шарик, и клапан,
сообщает коллектор с атмосферой. При понижении давления до нормального,
шарик под действием пружины перекрывает отверстие в корпусе. Пружина
регулируется гайкой и фиксируется контргайкой. Корпус, головка клапана и
контргайка пломбируются.
Пневморазгружатель (рисунок 12) устанавливается на коллекторе. Служит
для разгрузки двигателя установки при пуске.
Пневморазгружатель регулируется так, чтобы клапан закрывался через 15с.
после пуска. Регулировка осуществляется гайкой 7 и контргайкой 6.

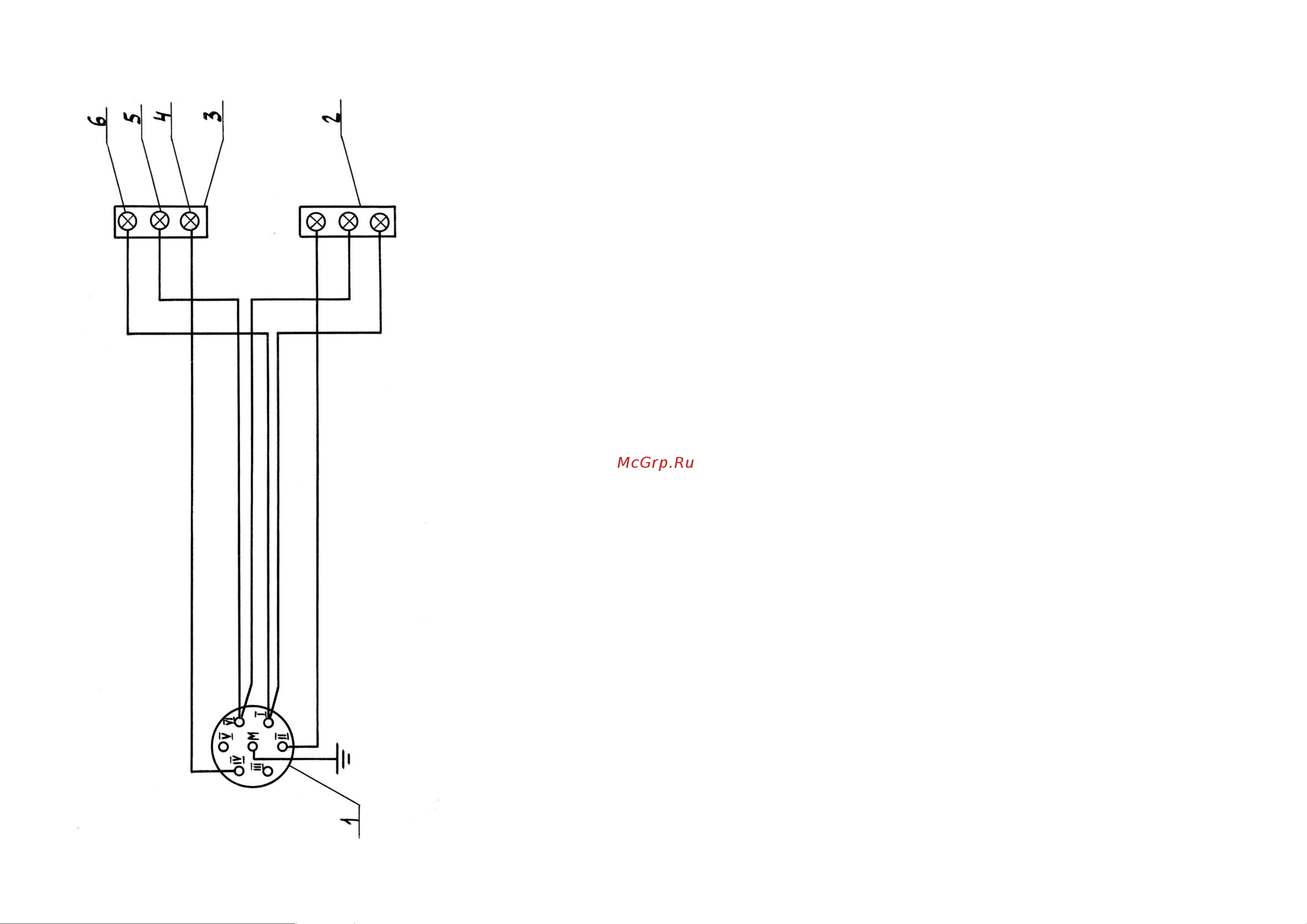

1-штепсельная вилка; 2
-фонарь задний (левый); 3
-фонарь задний (правый); 4
-лампа указателя повор
ота;
5-лампа габаритных огней; 6
-лампа сигнала торможения
Рисунок 23 Схема соединений световой с
игнализации
