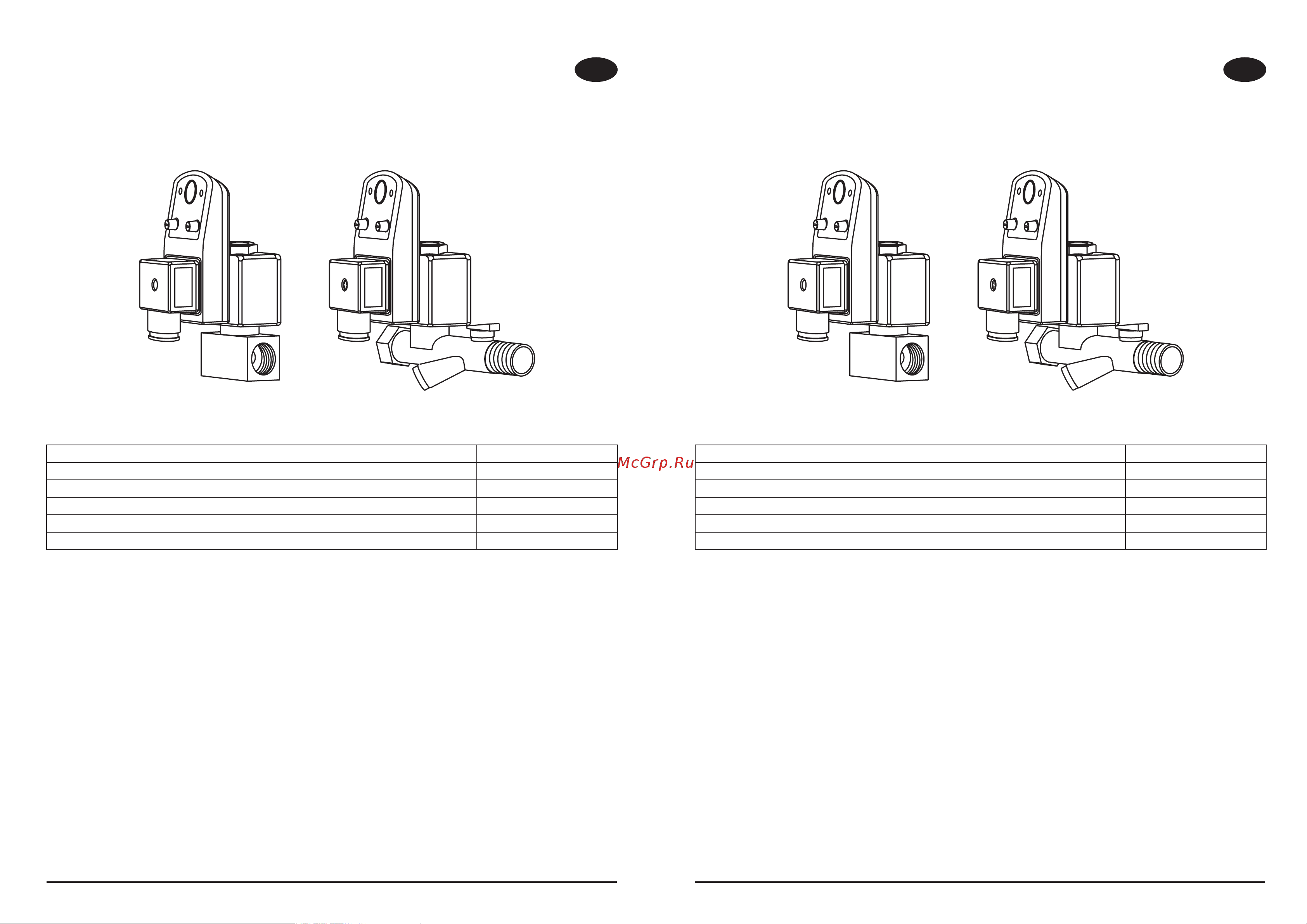

Condensate trap TD/TD-COMBI

The condensate trap TD/TD-COMBI is designed to extract liquid condensate found in

compressed air systems.

Voltage, V 230~

Power solenoid valve, W 0,6

Max. working pressure, bar 16

Ambient temperature, °C 2 - 60

Max. compressor capacity, m³/min 60

Weight, kg 0,18-0,30

The condensate trap is activated automatically by an internal solenoid valve, which

opens the discharge valve at regularly defined intervals, which are set on the timer

control panel via a knob.

The condensate trap has a TEST button for checking functionality.

For forced discharge of condensate, press the TEST button for several seconds, but for

no more than 10.

Setting period for discharge of condensate:

The right swivel regulator sets the frequency for opening of the valve from 0.5 to 45

minutes.

The left swivel regulator sets the duration for opening of the valve from 0.5 to 10

seconds

TD TD-COMBI

Kondensatabscheider TD/TD-COMBI

Der Kondensatabscheider TD/TD-COMBI ist für die Abscheidung von flüssigem

Kondensat aus Druckluftsystemen konzipiert.

Spannung, V 230~

Leistung Magnetventil, W 0,6

Max. Arbeitsdruck, bar 16

Umgebungstemperatur, °C 2 - 60

Max. Kompressorleistung, m³/min 60

Gewicht, kg 0,18-0,30

Der Kondensatabscheider wird durch ein internes Magnetventil automatisch aktiviert,

das das Ablassventil in regelmäßigen, auf dem Zeitschalter einstellbaren Abständen

öffnet.

Der Kondensatabscheider hat einen Testschalter für die Überprüfung der

Funktionstüchtigkeit. Halten Sie den Schalter TEST einige Sekunden lang (maximal 10

Sekunden) gedrückt, um das Ablassen zu erzwingen.

Zeitabstand für das Ablassen des Kondensats einstellen:

Mit dem rechten Schwenkregler können Sie die Öffnungsfrequenz des Magnetventils

auf einen Wert zwischen 0,5 und 45 Minuten einstellen.

Mit dem linken Schwenkregler können Sie die Öffnungsdauer des Magnetventils auf

einen Wert zwischen 0,5 und 10 Sekunden einstellen.

TD TD-COMBI

COMPRAG Condensate trap TD/TD-COMBI

COMPRAG Kondensatabscheider TD/TD-COMBI
