РЫЧАГ УПРАВЛЕНИЯ (СВЕСТИ-РАЗВЕСТИ)

Рычаг гидрораспределителя предназначен для сведения или разведения хомутов центратора.

При положении рычага «Развести» хомуты разводятся, а при положении рычага «Свести» хомуты

центратора сводятся. Величина давления в системе зависит от положения редукционного и перепускного

клапанов.

УПРАВЛЕНИЕ ДАВЛЕНИЕМ

Перепускной клапан(байпас) предназначен для сброса давления. Для полного сброса давления повернуть

ручку до упора против часовой стрелки (Рис. 2 поз. 5 стр. 9).

Редукционный клапан служит для регулировки величины давления. Для увеличения давления – вращение

вентиля по часовой стрелке, для уменьшения – против часовой стрелки (Рис. 2 поз. 2 стр. 9).

ИНДИКАЦИЯ ДАВЛЕНИЯ

Давление масла в гидросистеме отображается на манометре (Рис. 2 поз. 1 стр. 9).

Внимание

Используемый манометр антивибрационный, заполнен раствором глицерина.

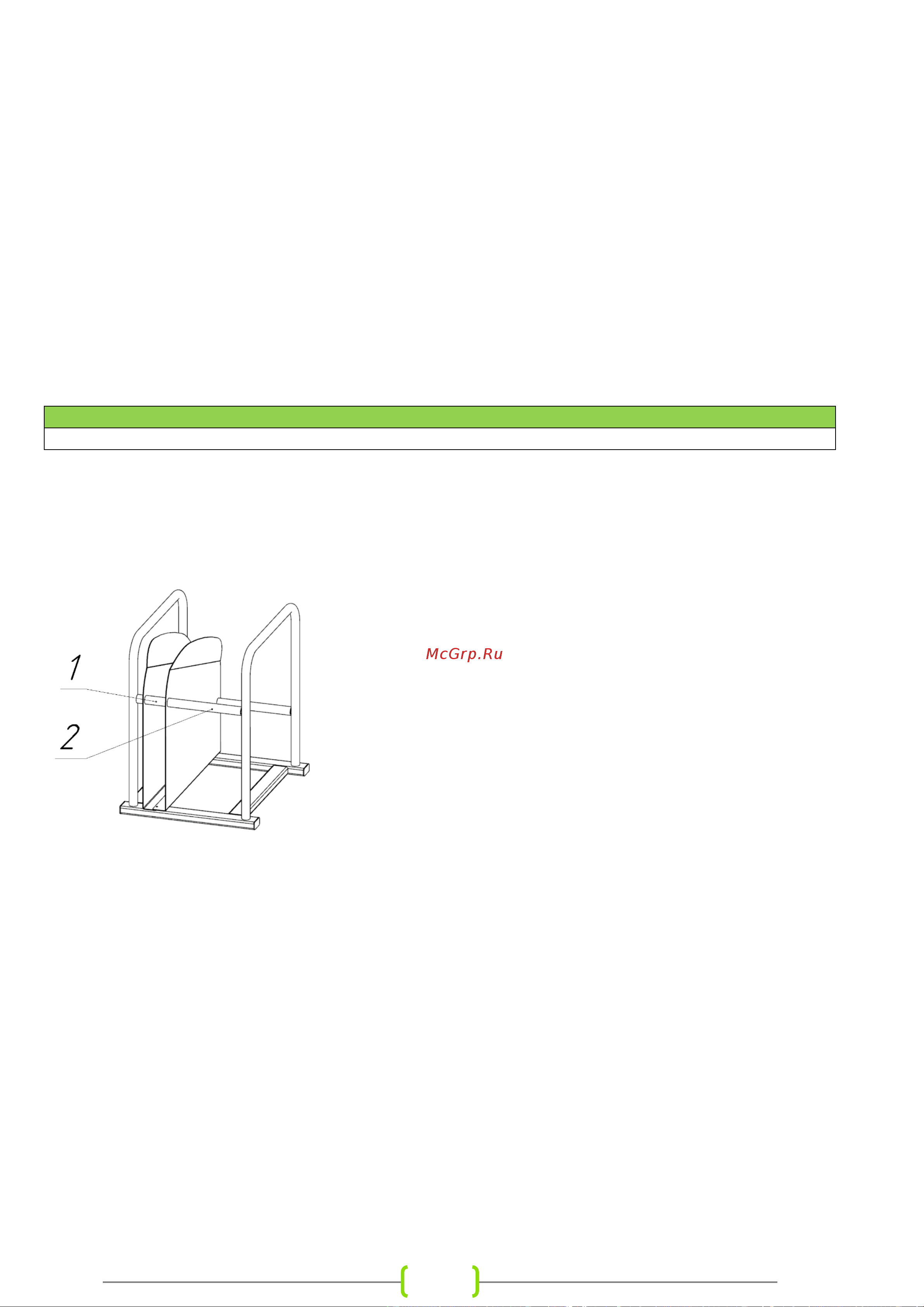

3.5. БОКС

Предназначен для хранения и транспортировки торцевателя и нагревательного элемента. Оборудован

защитным экраном от случайного контакта с нагревательным элементом.

1-место для нагревательного элемента

2-место для торцевателя
