3.4. ГИДРОСТАНЦИЯ

Предназначена для создания необходимого прижимного усилия на этапах сварочного процесса и

управления центратором. Соединяется с центратором рукавами высокого давления (РВД) с

быстроразъемными соединениями (БРС).

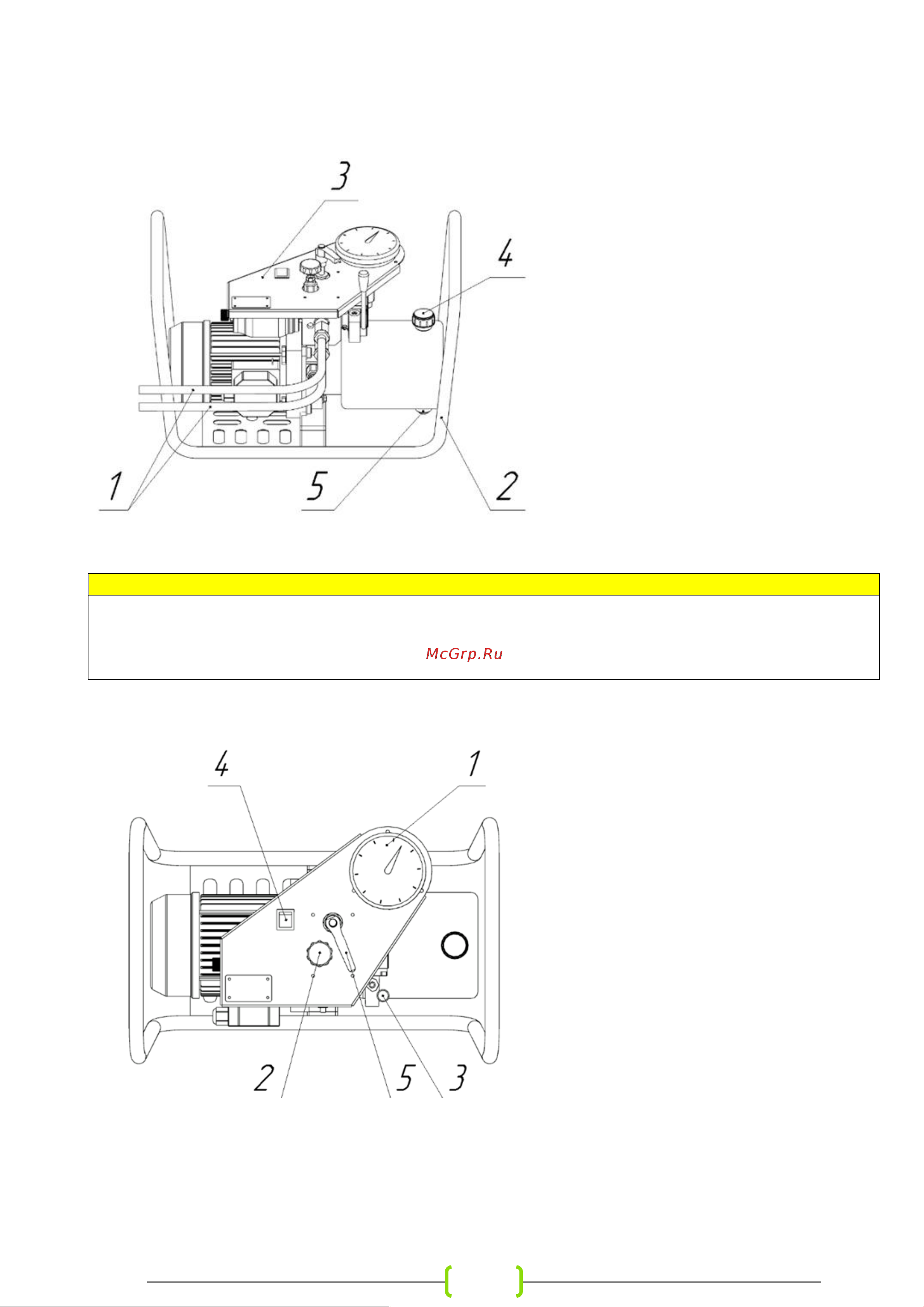

Рис. 1

1-РВД (рукава высокого давления) с БРС

(быстроразъемное соединение)

2-рама

3- панель управления

4- пробка-щуп

5-пробка для слива масла

Предупреждение

ВНИМАНИЕ!!!Перед началом работ с гидростанцией открыть перепускной клапан и сбросить давление

(Рис. 2 поз. 5).

Давление в гидросистеме может сохраняться и при выключенной гидростанции!

Не использовать поврежденные рукава высокого давления (РВД).

3.4.1. ПАНЕЛЬ УПРАВЛЕНИЯ ГИДРОСТАНЦИИ

Рис. 2

1-манометр

2-редукционный клапан

3-рычаг управления (свести-развести)

4-кнопка включения/выключения насоса

5-перепускной клапан (байпас)
