— 15 —
Монтаж
Внимание!
Хладагент R32 горючий и не имеет запаха. Во избежание рисков возгорания или взрыва, необходимо,
чтобы площадь помещения превышала 4м2. Открытое пламя или источники тепла (в том числе
сварочные аппараты, сигареты, духовые шкафы), на месте установки, обслуживания и рядом с кон-
диционером, заправленным воспламеняющимся хладагентом R32, применять запрещено. В случае
утечки хладагента из внутреннего
блока во время монтажа вентиль наружного блока должен быть
незамедлительно закрыт, окна открыты, а весь персонал — эвакуирован. После обнаружения места
утечки необходимо проверить содержание хладагента в помещении. Дальнейшие работы нельзя вы-
полнять, пока концентрация рабочего вещества в помещении не снизится до безопасного уровня.
Во время технического обслуживания обслуживающий персонал должен строго соблюдать руковод-
ство по техническому обслуживанию. При утилизации кондиционера хладагент необходимо утили-
зировать.
Для монтажа применяйте только специальное оборудование предназначенное для работы с хлада-
гентом R32!
● цифровые или аналоговые манометрические коллекторы
● вакуумные насосы и вакуумметры;
● инструмент для контроля состояния хладагента;
● течеискатели фреона и горючих газов;
● заправочные
станции.
Выбор места установки блоков
Внутренний блок
● Убедитесь, что место установки обеспечивает достаточно пространства для установки и обслуживания. Блок
должен быть установлен так, чтобы воздух, проходящий через него, не возвращался.
● Место для установки должно быть хорошо вентилируемо, чтобы блок мог пропускать через себя достаточно
воздуха. Убедитесь, что нет препятствий для воздухообмена. Если есть какое-либо препятствие, устраните
его, или переместите блок в более свободное место.
● Для установки выберите поверхность, которая может выдержать вес оборудования, не будет передавать
и/или производить шум и вибрацию при работе оборудования.
● Избегайте прямого попадания солнечного света на блок. При возможности установите солнцезащитный экран.

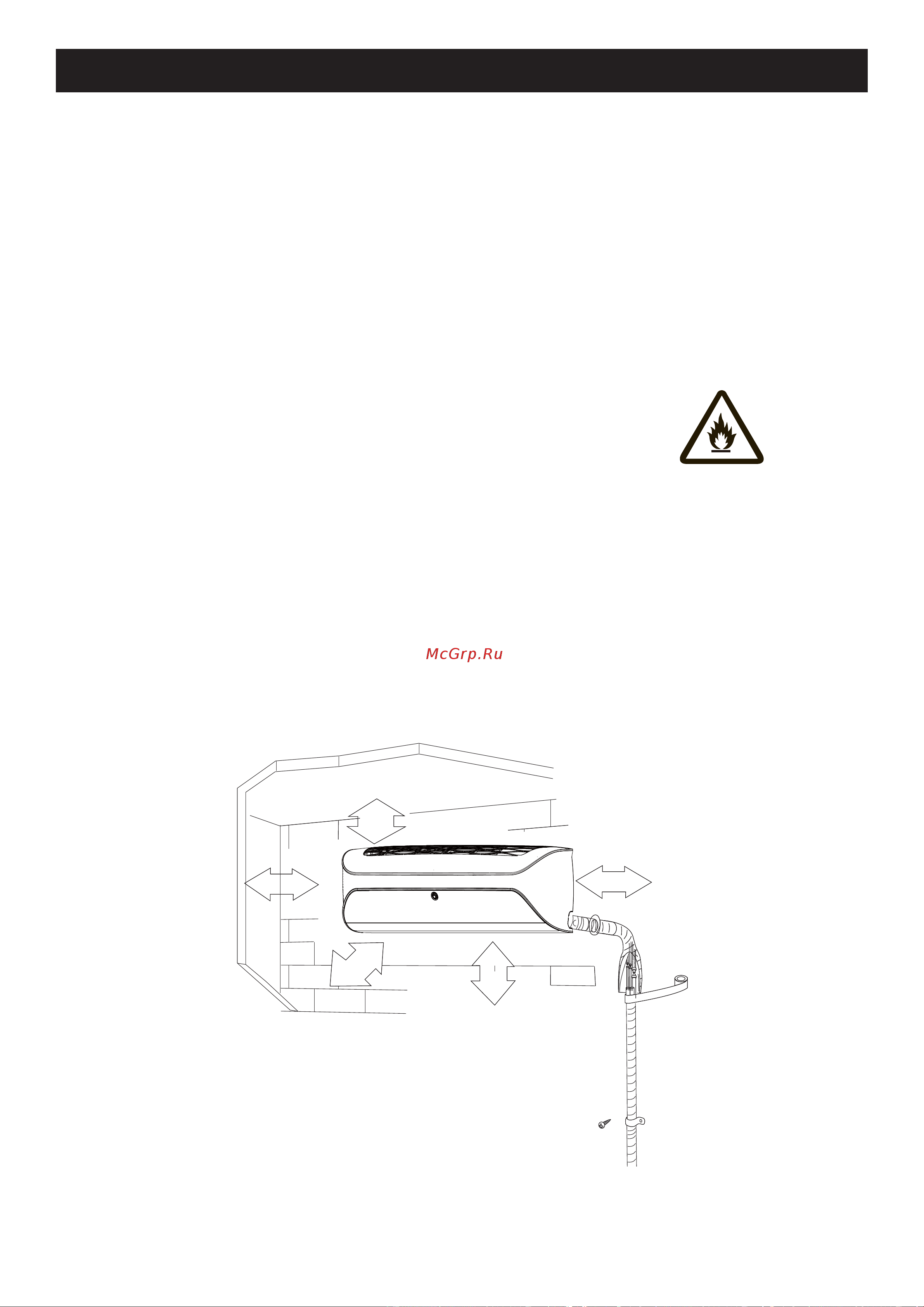

Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɩɨɬɨɥɤɚ
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɫɬɟɧɵ
ɋɬɨɪɨɧɚ ɜɵɯɨɞɚ
ɜɨɡɞɭɯɚ
Ɋɚɫɫɬɨɹɧɢɟ ɞɨ ɩɨɥɚ
Ɋɚɫɫɬɨɹɧɢɹ, ɧɟɨɛɯɨɞɢɦɵɟ ɞɥɹ ɩɪɚɜɢɥɶɧɨɝɨ
ɜɵɛɨɪɚ ɦɟɫɬɚ ɭɫɬɚɧɨɜɤɢ ɨɛɨɪɭɞɨɜɚɧɢɹ,
ɜɤɥɸɱɚɸɳɢɟ ɦɢɧɢɦɚɥɶɧɵɟ ɪɚɫɫɬɨɹɧɢɹ
ɞɨ ɩɪɟɩɹɬɫɬɜɢɣ
Ȼɨɥɟɟ 15 ɫɦ
Ȼɨɥɟɟ 15 ɫɦ
Ȼɨɥɟɟ 15 ɫɦ
Ȼɨɥɟɟ 300 ɫɦ
Ȼɨɥɟɟ 250 ɫɦ
15
15
