— 16 —

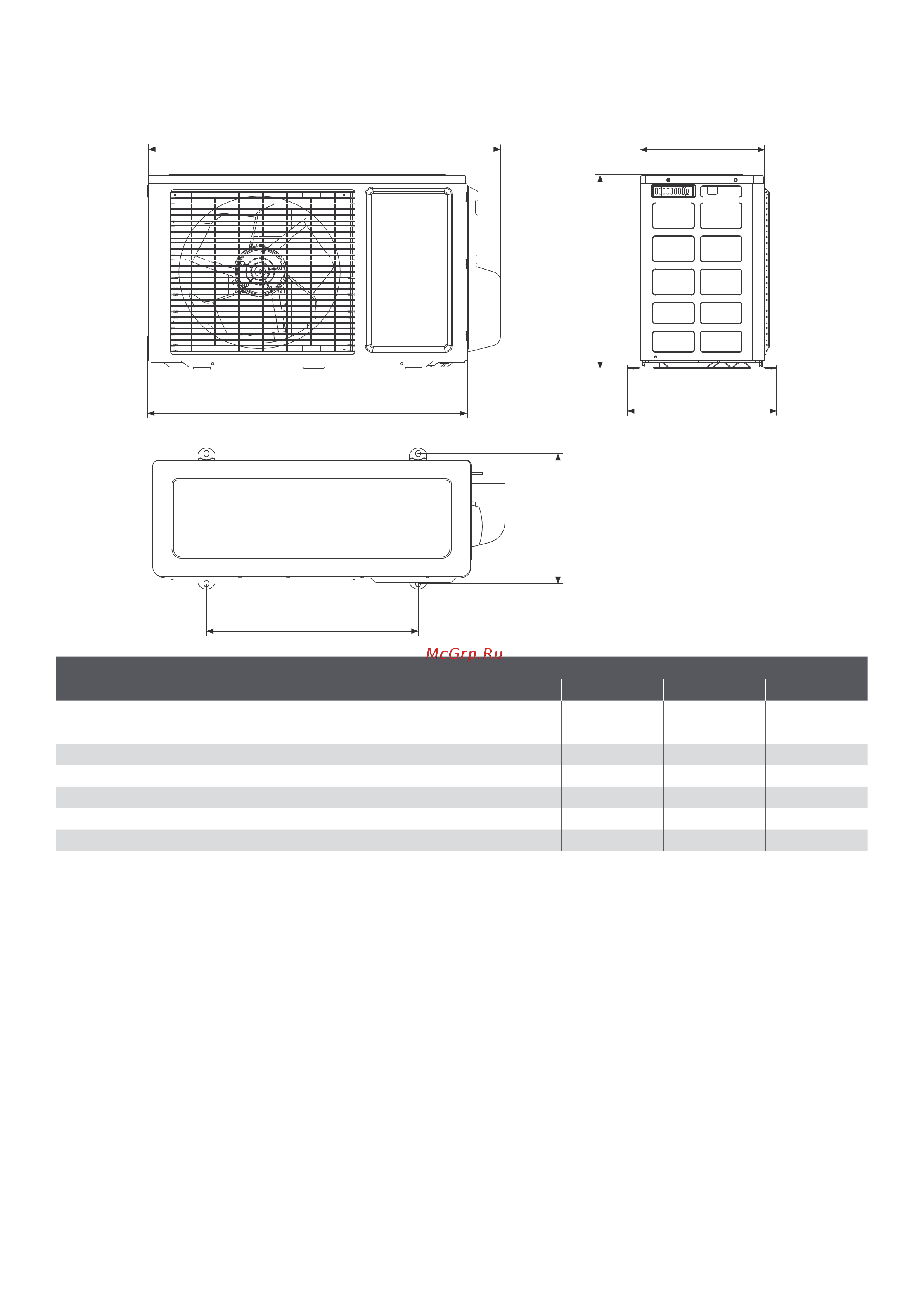

Наружные блоки
T07H-SNa/O, T09H-SNa/O, T12H-SNa/O, T18H-SNa/O, T24H-SNa/O
B
D1
H
W1
D
A
W
Модель
Размеры, мм
WW1H D D1 A B
T07H-SNa/O
720 660 428 310 255 440 286
T09H-SNa/O
T12H-SNa/O 782 712 540 320 257 510 286
T18H-SNa/O 848 762 540 320 257 540 268
T24H-SNa/O 931 847 680 378 300 549 348
T28H-SNa/O 963 897 700 396 340 560 364
T36H-SNa/O 980 920 790 427 370 610 395
