6
ратуры части при прикосновении к ним
вызы
вают ожоги.
6.1.14. Нарушение изоляции электропро-
водки, а также отсутствие заземления и
ограждения токоведущих частей может
привести к электротравмам.
6.1.15. Не допускайте неправильной экс-
плуатации шнура питания. Не тяните за
шнур при отсоединении вилки от розетки.
Оберегайте шнур от нагревания, от попа-
дания масла и воды и повреждения об
острые кромки.
6.2. Дополнительные указания по
обеспечению безопасности при работе
с аппаратом АСП.
6.2.1. Запрещается изменять конструкцию
аппарата АСП и его сменного обору
дования.
6.2.2. Используйте аппарат АСП только
по назначению.
6.2.3. Избегайте неудобных положений рук,
т. к. при внезапном соскальзывании одна
или обе руки могут оказаться рядом с нагре-
вательным элементом. При необходимости
используйте специальные перчатки.
6.2.4.
Запрещается
работа аппарата АСП
в помещениях, а также рядом с лег-
ковоспламеняющимися, агрессивными и
летучими веществами (жидкости, газы и
прочие материалы).
6.2.5.
Запрещается работать с аппара
-
том АСП, если принимаете лекарства,
или находитесь в состоянии алкогольного
или наркотического опьянения.
6.2.6.
Запрещается контакт частей и уз
-
лов аппарата АСП с любыми жидкостями.
7. ПОДКЛЮЧЕНИЕ АППАРАТА АСП К ИСТОЧНИКУ ПИТАНИЯ
7.1. Электрические соединения. Тре-
бования к шнуру питания
7.1.1. Аппарат АСП подключается к сети с
напряжением 220 В частотой 50 Гц.
7.1.2. Для защиты электропроводки от
перегрузок
в электрощите необхо
димо
применять плавкие предохранители или
а
втоматические выключатели.
7.1.3. Запрещается переделывать вилку,
если она не входит в розетку.
Квалифицированный электрик должен
установить соответствующую розетку.
7.1.4. При повреждении шнура питания
его должен заменить изготовитель или
сертифицированный сервисный центр.
7.1.5. При использовании удлинителей
шнура питания убедитесь в его соответ-
ствии потребляемой мощности одновр
е
-
менно включенных потребителей.
8. СБОРКА И ПОДГОТОВКА К РАБОТЕ (Рис. 2)
8.1. Из индивидуального ящика извлеките
опору (9). На ровной и надёжной поверх-
ности рабочего стола (верстака) устано-
вите и надёжно закрепите опору (9). Для
закрепления опоры (9) используйте,
н
апример, струбцины (не комплектуется).
8.2. Из индивидуального ящика извлеките
аппарат АСП и установите его в опоре
(9), как показано на Рис. 2.
8.3. С обеих сторон нагревательного
элемента (
7) установите и через отве
р-
стия (
8) закрепите парные насадки (6)
,
необходимые для предстоящей
работы. Насадки должны быть чистыми.
Внимание: Пр
и монтаже насадок будь
-
те предельно внимательны
– тефло
-
новое покрытие требует аккуратного
обращения.
8.4. Насадки
(6) необходимо устанавл
и-
вать так, чтобы наружный диаметр насад-
ки
(6) не выходил за поверхность нагр
е-
вательного элемента
(7). Насадки ди
а-
метр
ом 40 мм и более необходимо уст
а-
навливать на
нагревательном элемен
те
через отверстие (8).
7

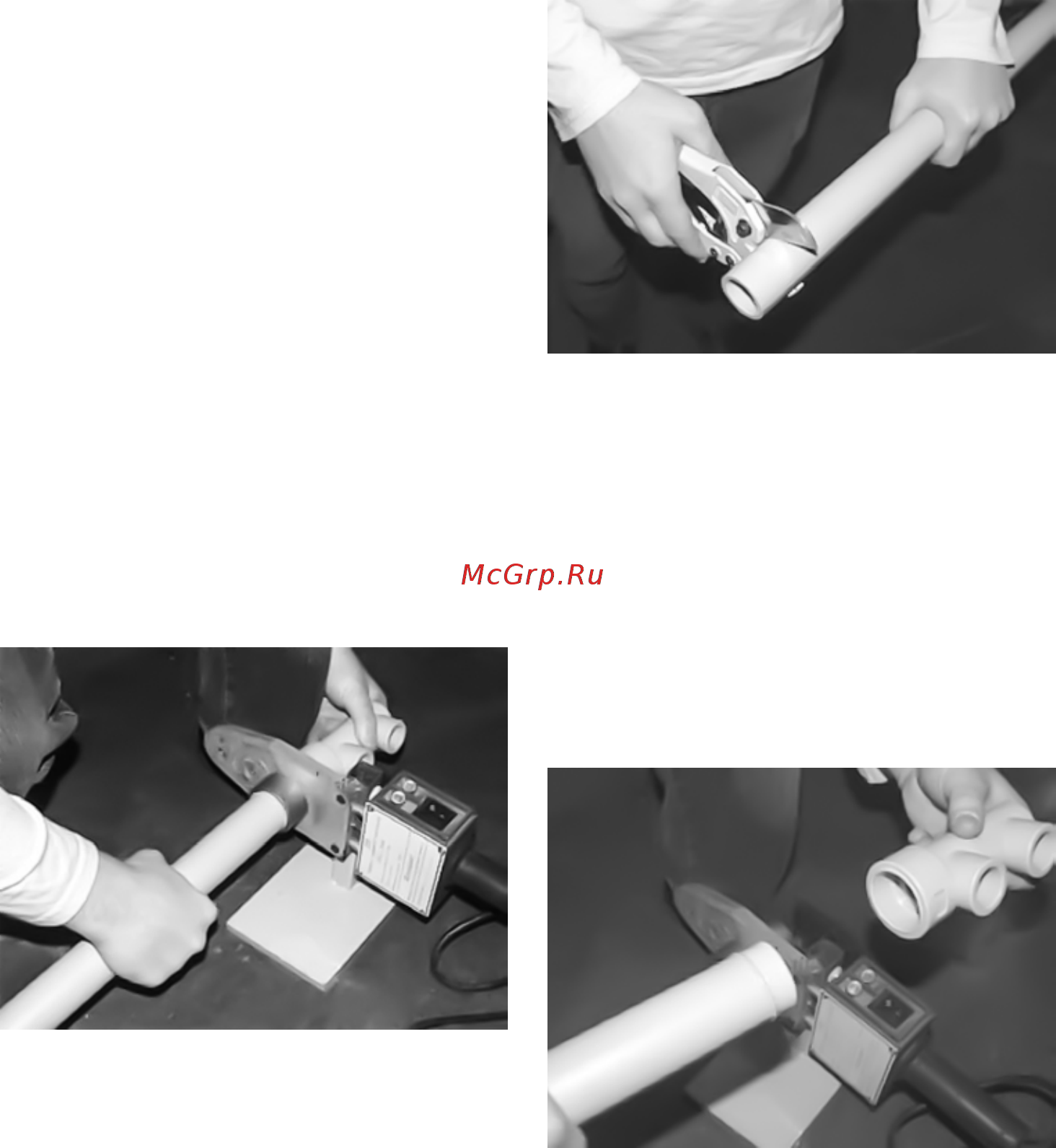

9. ПОДГОТОВКА ТРУБЫ (Рис. 3)
9.1. Свариваемые участки трубы должны
быть чистыми, обезжиренными, не иметь
заусенцев
, не иметь деформаций и лю
-
бых других дефектов. Торец трубы дол-
жен быть ровный и строго перпендикуля-
рен стенкам трубы.
9.2.Торцевание и резание трубы в размер
необходимо выполнять специальными
ножницами для резки металлопласти
ко
-
вых и полипропиленовых
труб соответ
-
ствующего типоразмера (не комплектует-
ся). Рекомендуем на торце наружного
диаметра трубы снять фаску.
9.3. При сваривании армированных
(фоль
ги
рованных) труб необходимо
пред
варительно зачистить участок спе
-
циальным приспособлением (ин
струмен
-
том) – не комплектуется.
9.4. В зависимости от диаметра произведите
Рис. 3
разметку глубины сварки на конце трубы.
10. СВАРКА (Рис. 4-6)
10.1. Проверьте надёжность установки и
правильность подготовки аппарата АСП,
свариваемых труб и
фитингов.
Рис. 4
10.2. Включите аппарат АСП. Свечение
индикаторной лампочки (4) свидетель-
ствует о включении аппарата АСП.
10.3. Для достижения рабочей темпера-
туры для нагревательного элемента (
7
) и
установленных насадок потребуется не-
кот
орое время. Отключение индикато
р-
н
ой лампочки
(5) указывает на готовность
апп
а
рата АСП к работе. Будьте крайне
осторожны.
10.4. Как показано на Рис. 4, с минималь-
ным разрывом по времени, сначала уста-
новите фитинг, а затем конец трубы в
соответствующие на
садки. Устанавли
-
вайте и плавно проталкивайте фитинг и
трубу в насадку на глубину сварки без
вращения, табл. 2.
Рис. 5
Внимание: проталкивание трубы в
н
а
садку до упора может уменьшить или
полностью заплавить внутренний диа-
метр трубы. Зазор между торцом трубы и
упором в насадке должен составлять не
