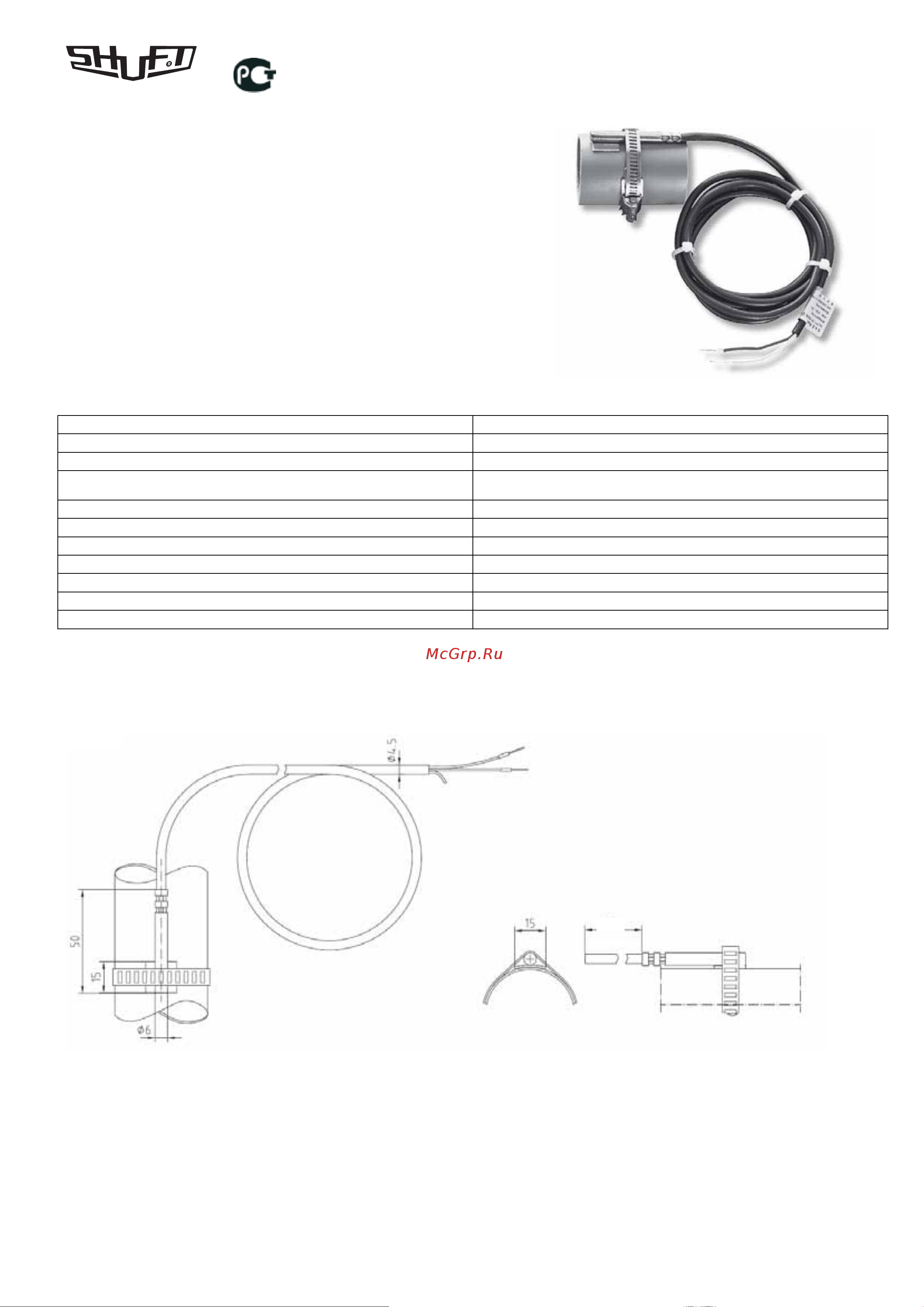

КОНТАКТНЫЙ ДАТЧИК ТЕМПЕРАТУРЫ ALTF1-PT1000

Руководство по эксплуатации

Контактный датчик температуры ALTF1-PT1000 является электрическим

термометром для измерения температуры поверхности твердых тел через

контактную площадку, соприкасающуюся с измеряемой поверхностью. Датчик

определяет температуру среды (например, воды), протекающей в трубе,

посредством измерения температуры поверхности трубы. Предназначен для

измерения температуры трубопроводов, труб (например, горячего и холодного

водоснабжения) или отопительных магистралей с целью регулирования степени

нагрева.

Недопустимо использование прибора в устройствах безопасности,

предназначенных для за

щиты людей, а также в качестве аварийного

выключателя и другим подобным образом.

Принцип измерения температуры основан на зависимости электрического

сопротивления чувствительного элемента, находящегося в защитной трубке с

теплопроводящей пастой, от температуры.

В датчике применяется измерительный резистор из платины PT1000,

соответствующий DIN EN 60751.

Монтаж осуществляется с помощью хомута, входящего в комплект.

Прибор необходимо защищать от перегрева.

Технические данные.

Диапазон измерения

-35…+105°С

Выход Пассивный

Измерительный ток Прибл. 1 мА

Защитная трубка

Высококачественная сталь, с предварительно загнутой контактной

площадкой

Размеры хомута

Ø13 - 92 мм (1/4 – 3”), L=300 мм

Кабель 2 х0,25 мм2, 2 м, ПВХ, с зачищенными концами с наконечниками

Сопротивление изоляции

>100 Мом при 20°С (500 В=)

Влажность %59<

Допустимые перегрузки

<0,5G

Класс защиты ( III по DIN 60730)

Степень защиты 56 PI

Приведенные значения действительны в нейтральной атмосфере при нормальных условиях эксплуатации.

Размеры

2000

АИ 46
