NXC | Контакторы переменного тока

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

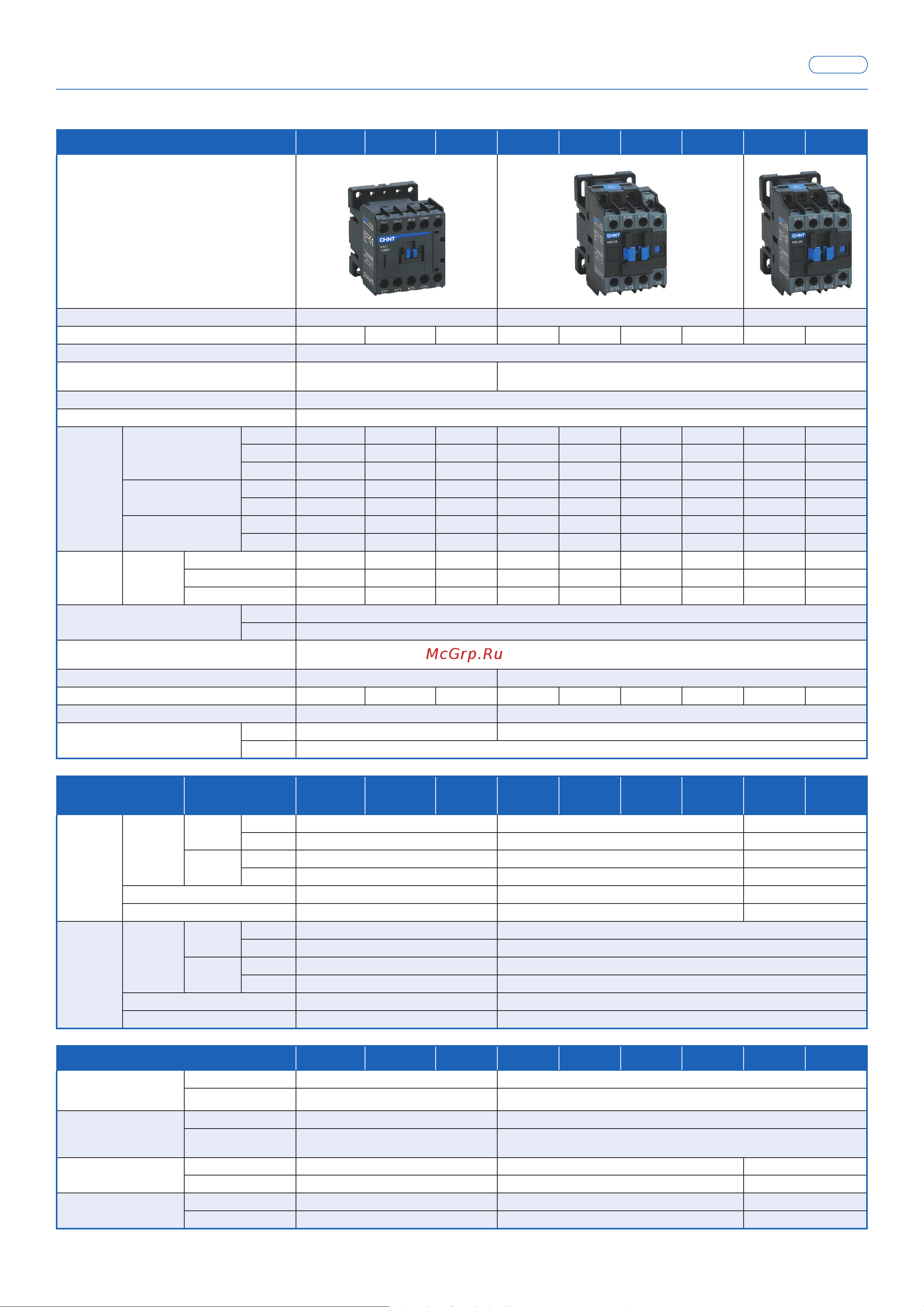

Модель контактора NXC-06M NXC-09M NXC-12M NXC-06 NXC-09 NXC-12 NXC-16 NXC-18 NXC-22

Исполнение контактора 06M÷12M 06÷16 18÷22

Условный тепловой ток (Ith), A 20 20 20 20 20 25 25 32 32

Номинальное напряжение изоляции, Ui (В) 690

Номинальное импульсное выдерживаемое

напряжение, Uimp (кВ)

6 8

Номинальная включающая способность Ток включения: 10×Ie (AC-3) или 12×Ie (AC-4)

Номинальная отключающая способность Ток отключения: 8×Ie (AC-3) или 10×Ie (AC-4)

Ном.

рабочий

ток (Ie), A

220/230В

AC-1 20 20 20 20 20 25 25 32 32

AC-3 6 9 12 6 9 12 16 18 22

AC-4 6 9 12 6 9 12 16 18 22

380/400В

AC-3 6 9 12 6 9 12 16 18 22

AC-4 6 9 9 6 9 12 12 18 18

660/690В

AC-3 3,8 4,9 4,9 3,8 6,6 8,9 8,9 12 14

AC-4 3,8 4,9 4,9 3,8 6,6 8,9 8,9 12 12

Ном.

мощность

цепи

управления

AC-3

(кВт)

220V/230V 1,5 2,2 3 1,5 2,2 3 3 4 5,5

380V/400V 2,2 4 5,5 2,2 4 5,5 7,5 7,5 11

660V/690V 3 4 4 3 5,5 7,5 7,5 10 11

Допустимая частота включений

(циклов/час)

AC-3 120

AC-4 См. "Количество коммутационных циклов в зависимости от тока"

Механическая износостойкость,

×10

циклов

1200

Количество и исполнение силовых контактов 3НО, 4НО, 2НО+2НЗ 3НО

Тип защитного предохранителя gG20 gG20 gG25 NT00-20 NT00-20 NT00-25 NT00-25 NT00-32 NT00-32

Подходящее тепловое реле NXR-12 NXR-25

Встроенный вспомогательный

контакт

3P 1НО или 1НЗ 1НО+1НЗ

4P -

Цепь управления

Модель

контактора

NXC-06M NXC-09M NXC-12M NXC-06 NXC-09 NXC-12 NXC-16 NXC-18 NXC-22

Присоеди-

нение

главной

цепи

Кол-во и

сечение

кабелей

(мм

)

Гибкий

провод

1 1÷2,5 1÷4 1,5÷6

2 1÷1,5 1÷2,5 1,5÷4

Жесткий

провод

1 1÷2,5 1÷4 1,5÷6

2 1÷2,5 1÷4 1,5÷6

Размер винта M3 M3,5 M3,5

Момент затяжки (Н·м) 0,8 1,2 1,2

Присоеди-

нение

цепи

управ-

ления

Кол-во и

сечение

кабелей

(мм

)

Гибкий

провод

1 1÷2,5 1÷1,5

2 1÷1,5 1÷1,5

Жесткий

провод

1 1÷2,5 1÷1,5

2 1÷2,5 1÷1,5

Размер винта M3 M3,5

Момент затяжки (Н·м) 0,8 1,2

Модель контактора NXC-06M NXC-09M NXC-12M NXC-06 NXC-09 NXC-12 NXC-16 NXC-18 NXC-22

Номинальное

напряжение катушки

управления

Перем. ток 50 Гц 24; 36; 48; 110; 127; 220; 380; 415 24; 36; 48; 110; 127; 220; 380; 415

Пост. ток 24; 48; 110; 220 -

Напряжение

управления

Срабатывание (0,75-1,20)Us (0,7-1,20)Us

Отпускание

Перем. ток: (0,2–0,7)Us

Пост. ток: (0,1–0,7)Us

(0,2-0,65)Us

Потребляемая

мощность катушки (ВА)

Срабатывание 25÷40 40÷60 40÷60

Удержание 9 9,5 9,5

Рассеиваемая

мощность (Вт)

Перем. ток 1÷3 1÷3 1÷3

Пост. ток - - -
