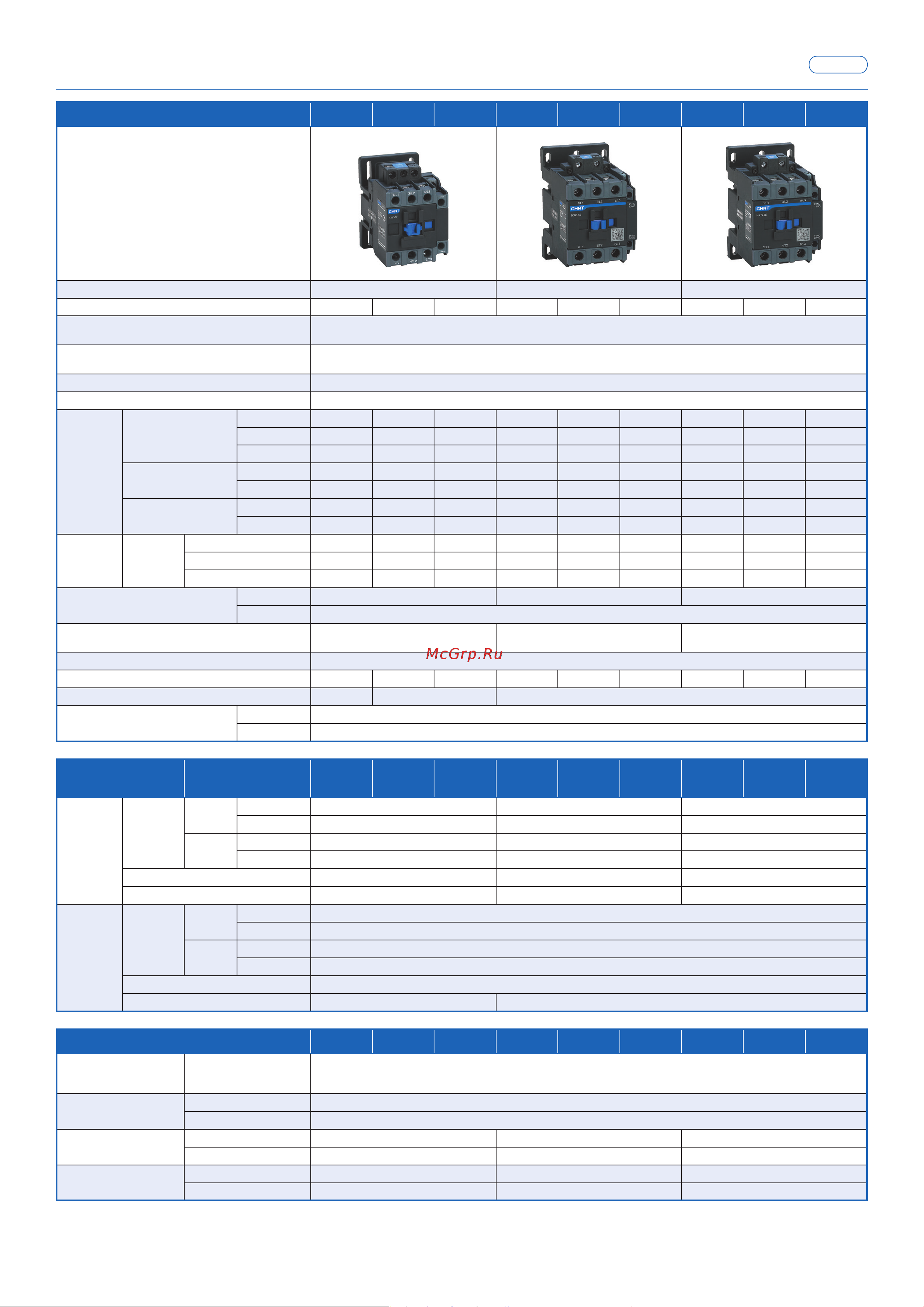

NXC | Контакторы переменного тока
6
Модель контактора NXC-25 NXC-32 NXC-38 NXC-40 NXC-50 NXC-65 NXC-75 NXC-85 NXC-100
Исполнение контактора 25÷38 40÷65 75÷100
Условный тепловой ток (Ith), A 40 50 50 60 80 80 90 100 110
Номинальное напряжение изоляции,
Ui (В)
690
Номинальное импульсное выдерживаемое
напряжение, Uimp (кВ)
8
Номинальная включающая способность Ток включения: 10×Ie (AC-3) или 12×Ie (AC-4)
Номинальная отключающая способность Ток отключения: 8×Ie (AC-3) или 10×Ie (AC-4)
Ном.
рабочий
ток (Ie), A
220/230В
AC-1 40 50 50 60 80 80 90 100 110
AC-3 25 32 38 40 50 65 75 85 100
AC-4 25 32 38 40 50 65 75 85 100
380/400В
AC-3 25 32 38 40 50 65 75 85 100
AC-4 25 32 32 40 50 65 75 85 100
660/690В
AC-3 18 22 22 34 39 42 42 49 49
AC-4 18 22 22 34 39 42 42 49 49
Ном.
мощность
цепи
управления
AC-3
(кВт)
220V/230V 5,5 7,5 9 11 15 18,5 22 22 25
380V/400V 11 15 18,5 18,5 22 30 37 37 45
660V/690V 15 18,5 18,5 30 37 37 37 45 45
Допустимая частота включений
(циклов/час)
AC-3 120 100 80
AC-4 См. "Количество коммутационных циклов в зависимости от тока"
Механическая износостойкость,
×10
5
циклов
1000 900 650
Количество и исполнение силовых контактов 3НО
Тип защитного предохранителя gG40 gG50 gG50 gG63 gG80 gG80 gG100 gG100 gG125
Подходящее тепловое реле NXR-25 NXR-38 NXR-100
Встроенный вспомогательный
контакт
3P 1НО или 1НЗ
4P -
Цепь управления
Модель
контактора
NXC-25 NXC-32 NXC-38 NXC-40 NXC-50 NXC-65 NXC-75 NXC-85 NXC-100
Присоеди-
нение
главной
цепи
Кол-во и
сечение
кабелей
(мм
2
)
Гибкий
провод
1 1,5÷10 6÷25 10÷35
2 1,5÷6 4÷10 6÷16
Жесткий
провод
1 1,5÷6 6÷25 10÷35
2 1,5÷6 4÷10 6÷16
Размер винта M4 M8 M8
Момент затяжки (Н·м) 1,85 6 6
Присоеди-
нение
цепи
управ-
ления
Кол-во и
сечение
кабелей
(мм
2
)
Гибкий
провод
1 1÷1,5
2 1÷1,5
Жесткий
провод
1 1÷1,5
2 1÷1,5
Размер винта M3,5
Момент затяжки (Н·м) 1,2 0,8
Модель контактора NXC-25 NXC-32 NXC-38 NXC-40 NXC-50 NXC-65 NXC-75 NXC-85 NXC-100
Номинальное
напряжение катушки
управления (Us), B
Перем. ток 50 Гц 24; 36; 48; 110; 127; 220; 380; 415
Напряжение
управления
Срабатывание (0,7-1,20)Us
Отпускание (0,2-0,65)Us
Потребляемая
мощность катушки (ВА)
Срабатывание 50÷70 160÷210 200÷280
Удержание 11,4 36,6 36,6
Рассеиваемая
мощность (Вт)
Перем. ток 1÷3 4÷8 6÷10
Пост. ток - - -
