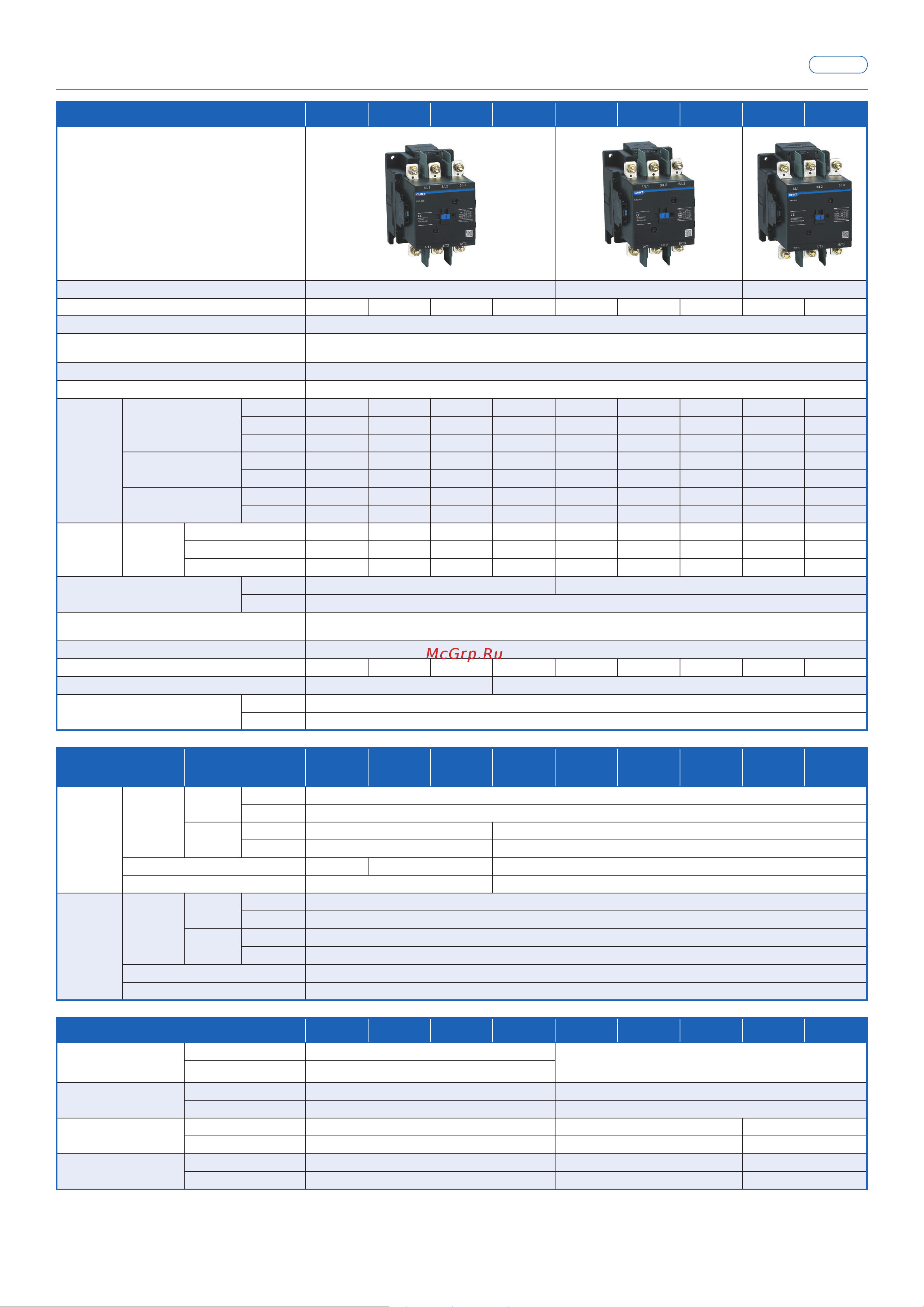

NXC | Контакторы переменного тока

Модель контактора NXC-120 NXC-160 NXC-185 NXC-225 NXC-265 NXC-330 NXC-400 NXC-500 NXC-630

Исполнение контактора 120÷225 265÷400 500÷630

Условный тепловой ток (Ith), A 200 200 275 275 315 380 450 630 700

Номинальное напряжение изоляции, Ui (В) 1000

Номинальное импульсное выдерживаемое

напряжение, Uimp (кВ)

Номинальная включающая способность Ток включения: 10×Ie (AC-3) или 12×Ie (AC-4)

Номинальная отключающая способность Ток отключения: 8×Ie (AC-3) или 10×Ie (AC-4)

Ном.

рабочий

ток (Ie), A

220/230В

AC-1 200 200 275 275 315 380 450 630 700

AC-3 120 160 185 225 265 330 400 500 630

AC-4 120 160 160 185 265 330 330 500 500

380/400В

AC-3 120 160 185 225 265 330 400 500 630

AC-4 120 160 160 185 265 330 330 500 500

660/690В

AC-3 86 107 107 118 170 235 303 353 400

AC-4 86 107 107 107 137 170 235 303 353

Ном.

мощность

цепи

управления

AC-3

(кВт)

220V/230V 37 45 55 63 75 90 132 160 200

380V/400V 55 75 90 110 132 160 200 250 335

660V/690V 80 100 100 110 160 200 300 335 350

Допустимая частота включений

(циклов/час)

AC-3 120 80

AC-4 См. "Количество коммутационных циклов в зависимости от тока"

Механическая износостойкость,

×10

циклов

600

Количество и исполнение силовых контактов 3НО

Тип защитного предохранителя gG224 gG224 gG315 gG315 gG400 gG425 gG500 gG800 gG950

Подходящее тепловое реле NXR-200 NXR-630

Встроенный вспомогательный

контакт

3P 2НО+2НЗ

4P -

Цепь управления

Модель

контактора

NXC-120 NXC-160 NXC-185 NXC-225 NXC-265 NXC-330 NXC-400 NXC-500 NXC-630

Присоеди-

нение

главной

цепи

Кол-во и

сечение

кабелей

(мм

)

Гибкий

провод

1 10÷150

2 10÷75

Жесткий

провод

1 10÷150 50÷240

2 10÷75 50÷240

Размер винта M6 M8 M10

Момент затяжки (Н·м) 10 14

Присоеди-

нение

цепи

управ-

ления

Кол-во и

сечение

кабелей

(мм

)

Гибкий

провод

1 1÷4

2 1÷2,5

Жесткий

провод

1 1÷4

2 1÷4

Размер винта M3,5

Момент затяжки (Н·м) 0,8

Модель контактора NXC-120 NXC-160 NXC-185 NXC-225 NXC-265 NXC-330 NXC-400 NXC-500 NXC-630

Номинальное

напряжение катушки

управления (Us), B

Перем. ток 50 Гц 110; 127; 220; 380

Универсальные: AC/DC 110÷127; 220÷240; 380÷415

Пост. ток -

Напряжение

управления

Срабатывание (0,75-1,20)Us (0,75-1,20)Us

Отпускание (0,2–0,7)Us (0,1-0,7)Us

Потребляемая

мощность катушки (ВА)

Срабатывание 500 600 800

Удержание 50 11 11

Рассеиваемая

мощность (Вт)

Перем. ток 30÷50 3÷6 3÷7

Пост. ток - 3÷6 3÷7

* Под контакторами одного типоразмера понимаются контакторы с одинаковыми внешними размерами и внутренним устрой-

ством, но разным номинальным рабочим током, например, NXC-0,6 и NXC-16 относятся к одному типоразмеру контакторов (06-16).
