Сварочные аппараты КЕДР UltraARC-209S / 250S Digital

2.3 Принцип работы

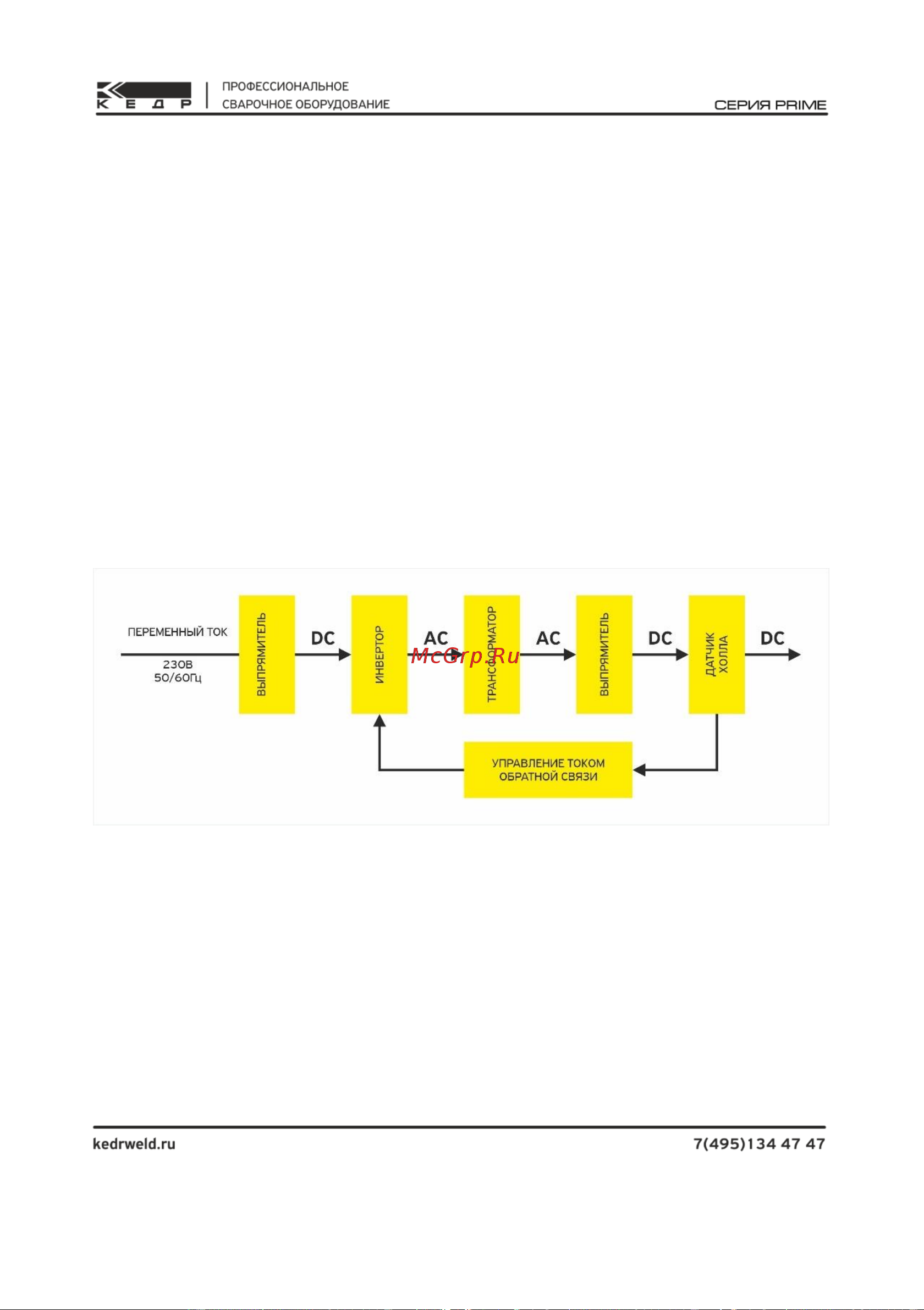

Принцип работы сварочных аппаратов КЕДР серии UltraARC показан на

следующем рисунке. Переменный ток из однофазной сети питания

напряжением 230В и частотой 50Гц выпрямляется в постоянный ток, затем

преобразуется в среднечастотный переменный ток (около 40 кГц) с помощью

инверторного устройства (IGBT), после чего происходит уменьшение

напряжения с помощью трансформатора среднего напряжения (основного

трансформатора), выпрямление среднечастотным выпрямителем (быстро

восстанавливающийся диоды), далее напряжение выводится с помощью

индуктивной фильтрации. На выходе IGBT дает постоянный ток. Контур

поддерживает технологию управления силой тока с помощью обратной связи,

что обеспечивает стабильное значение тока на выходе. Между тем, сварочный

ток можно регулировать непрерывно и бесступенчато в соответствии с

потребностями сварщика.
