Foxweld SW2500, М3-М8, 3094 Инструкция по эксплуатации онлайн

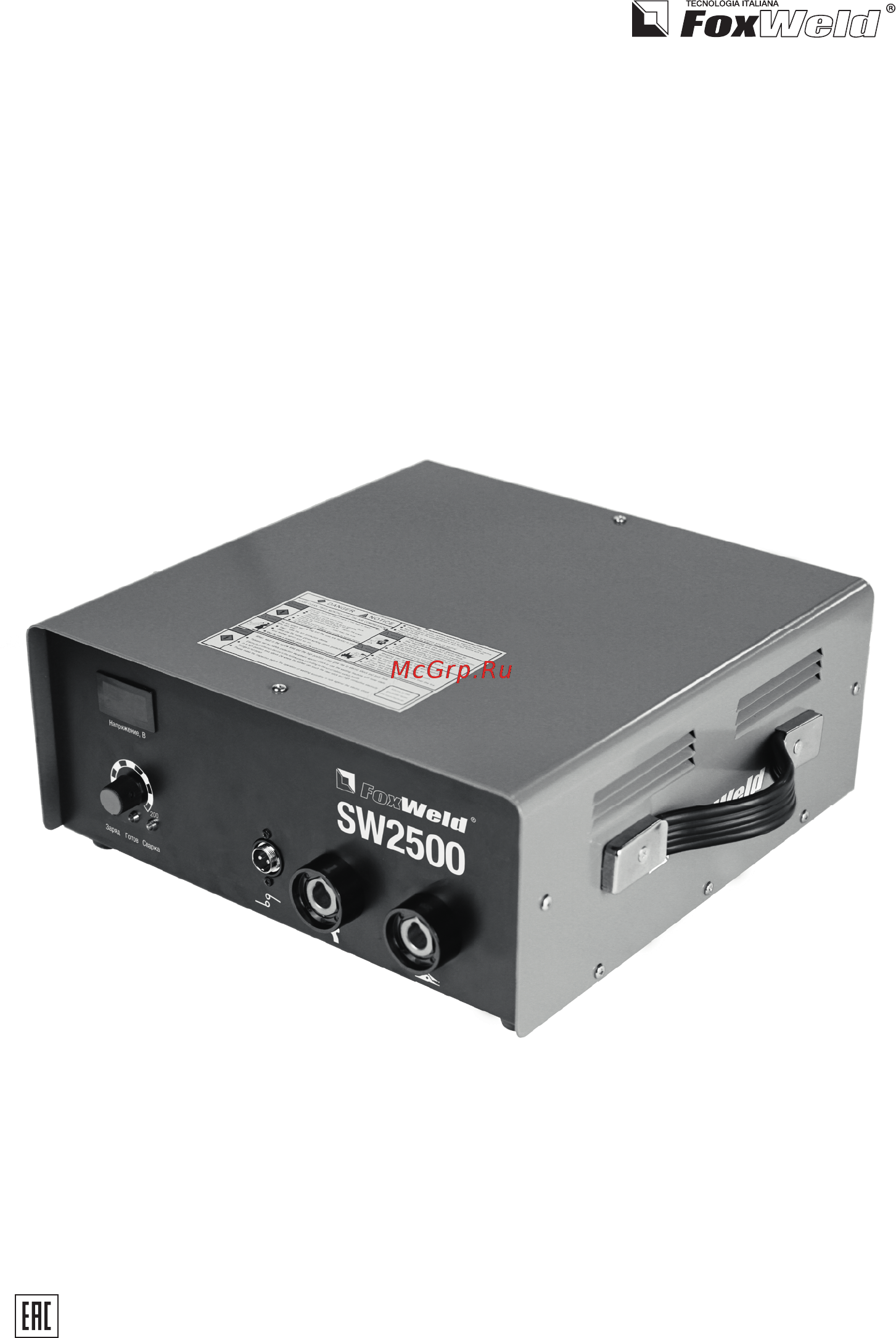

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
SW2500
Перед началом эксплуатации аппарата внимательно изучите
данное руководство и храните его в доступном месте.
АППАРАТ КОНТАКТНО-КОНДЕНСАТОРНОЙ СВАРКИ
ДЛЯ ПРИВАРКИ ШПИЛЕК
Содержание
- Будьте внимательны соблюдайте надежность и симметрию подсоединения место сварки должно находиться строго посередине между зажимами заземления 4
- Включите установку 4
- Внимание для стабильных и качественных результатов всегда тщательно удаляйте ржавчину грязь и любые загрязнения с поверхности рабочего материала в тех местах где вы подсоедините заземляющие кабели 4
- Дождитесь пока загорится индикатор готов под регулятором налицевой панели и приступайте к сварке 4
- Описание аппарата подготовка к работе 4
- Подсоедините сварочный пистолет кабель заземления и разъем управления 4
- Проблемы при сварке и их устранение 4
- Состояние возможная причина корректирующая мера 4
- Технические характеристики 4
- Технология сварочного процесса конденсаторной сварки основана на разряде энергии накопленной в конденсаторной батарее большой емкости через выступающий кончик основания привариваемого крепежа время разряда составляет 1 3 мс выступающий кончик плавится и испаряется кре пежный элемент вдавливается в образовавшийся под ним расплав пружиной сварочного пистолета ионы металла кончика шпильки заполняют зазор между фланцем шпильки и поверхностью заготов ки сам процесс сварки полностью автоматизиро ван и не требует специальной квалификации для работы с аппаратом конденсаторной сварки вcлeдcтвиe чpeзвычaйнo мaлoй глубины пpoникнoвeния при конденсаторной сварке пpи близитeльнo 0 1 мм этoт мeтoд глaвным oбpaзoм иcпoльзуeтcя для пpивapки шпилeк нa тoнкocтeнныx тoнкoлиcтoвыx мeтaллax c минимaльнoй тoлщинoй 0 6 мм никaкиe cлeды cвapки нe видимы нa бoльшoй чacти тoнкoлиcтoвыx мeтaллoв тoнкoлиcтoвoй мeтaлл нe пoдвepгaeтcя пepфopaции дeфopмaциям или oбecцвeчивaнию нa oбpaтнoй cтopoнe видимaя лицeвaя cтo 4
- Установите требуемую мощность регулятором на лицевой панели 4
- Характеристики sw 1600 sw 2500 4
- Возможная причина корректирующая мера 5
- Испытание на изгиб 5
- Испытание на изгиб служит простым испытательным средством приваренного образца а также проверки правильности выбора сварочных параметров согните сварочный элемент на 60 за один заход с помощью приспособления выполните испытание в различных направлениях образец сварки считается выдержавшим испытание если не происходит излома зоны сварки 5
- Проверка качества сварки эффект отклонения дуги и его устранение 5
- Так называемый эффект отклонения дуги может возникнуть из за неравномерного распределения заземляющих зажимов относительно массы заготовки и различий в поставляемом материале при сварке на кромке детали такое отклонение дуги нежелательно оно вызывает одностороннее расплавление материала крепежа увеличенное образование пор и подрезание сварочной зоны 5
- Тип излома возможная причина корректирующая мера 5
- Эффект отклонения дуги пропорционален току на него оказывает влияние симметричное расположение заземляющих зажимов применимо к сварочным пистолетам с дополнительным сварочным кабелем 5
- Авторизованном сервисном центре пункте проверки продукции продавца 7
- Адреса гарантийных сервисных центров вы можете посмотреть на сайте foxweld ru servis e mail сервисного центра help foxweld ru 7
- Внимание все работы по обслуживанию и проверке аппарата должны выполняться при 7
- Возможные неисправности техническое обслуживание 7
- Все претензии по качеству рассматриваются только после проверки изделия в 7
- Всегда производите ремонт в авторизованных сервисных центрах при их отсутствии к 7
- Гарантийные обязательства 7
- Гарантийные обязательства обеспечиваются гарантийным талоном выданным продавцом 7
- Гарантийный срок эксплуатации изделия составляет 12 месяцев со дня продажи при условии 7
- Гарантия не распространяется на части подверженные естественному износу 5 условия гарантии не предусматривают профилактику и чистку изделия регулировку рабочих 7
- Используйте наждачную бумагу для удаления ржавчины или окислов и повторно закрепите их 7
- Используйте сухой чистый сжатый воздух чтобы периодически удалять пыль из аппарата если 7
- Мера 7
- Не допускайте попадания воды или водяного пара во внутренние части сварочного аппарата 5 если аппарат долгое время не используется поместите его в коробку и храните в сухом месте 7
- Обнаружен производственный дефект заводской брак 7
- Отключенном электропитании убедитесь что сетевой кабель отключен от сети прежде чем вы откроете корпус 7
- Параметров а также выезд мастера к месту эксплуатации изделия с целью его настройки ремонта или консультаций 7
- При отсутствии документов подтверждающих дату покупки данного изделия при наличии механических повреждений при наличии оплавления выходных клемм аппарата 7
- При продувке будьте осторожны сильное давление воздуха может повредить небольшие 7
- Проверяйте состояние клемм и контактов если есть ржавчина или расшатавшиеся контакты 7
- Ремонту должны допускаться лица имеющие соответствующую квалификацию и представление о степени риска работы с высоким напряжением 7
- Сварочный аппарат работает в условиях сильно загрязненной окружающей среды проводите очистку два раза в месяц 7
- Сервисный центр имеет право отказа от бесплатного гарантийного ремонта в следующих 7
- Случаях 7
- Соблюдения потребителем правил эксплуатации хранения и транспортировки 7
- Тип излома возможная причина поиск неисправности корректирующая 7
- Транспортные расходы не входят в объем гарантийного обслуживания 7
- Условия гарантии предусматривают бесплатную замену деталей и узлов изделия в которых 7
- Части аппарата 7
