Foxweld SW2500, М3-М8, 3094 [5/9] Возможная причина корректирующая мера

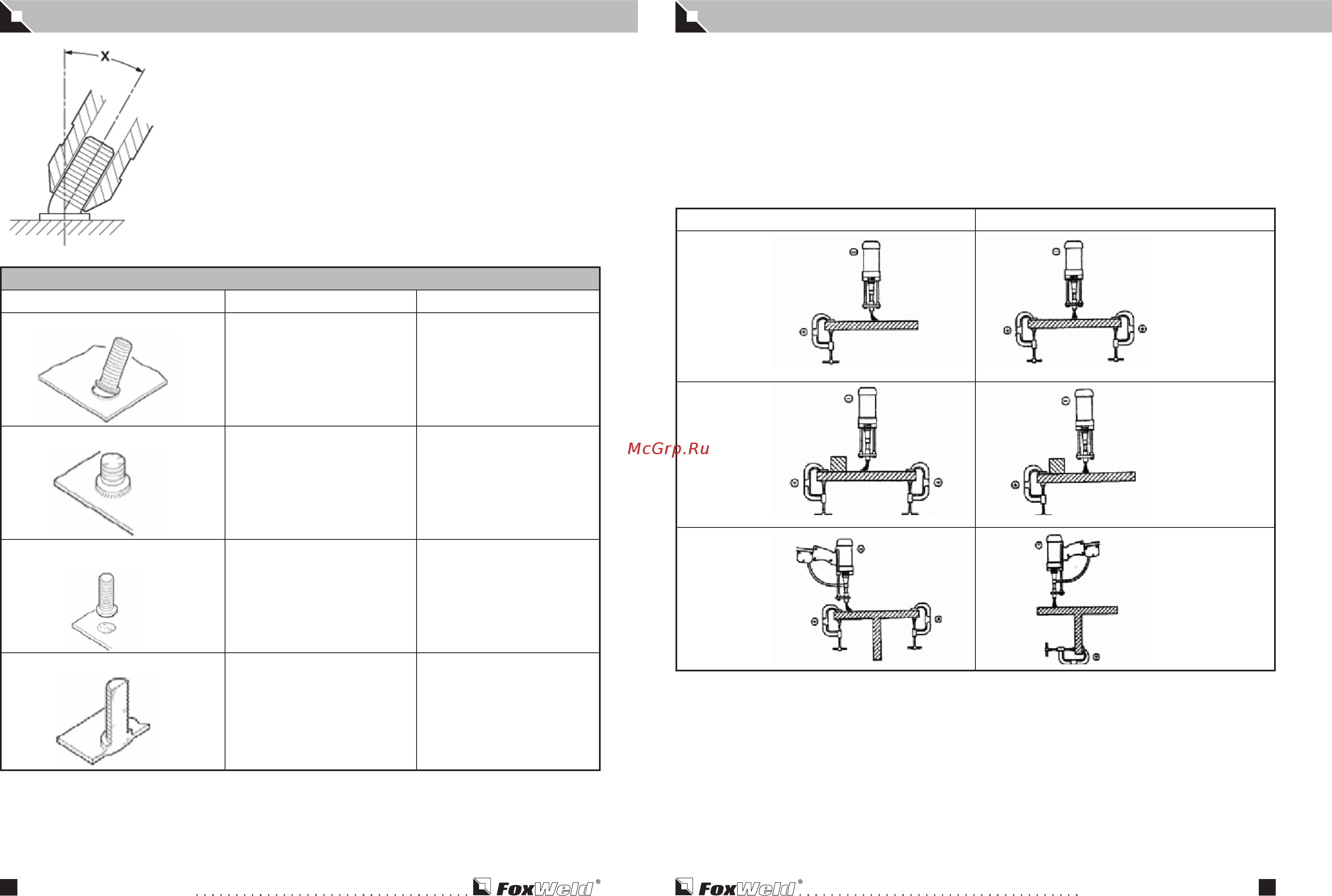

![Foxweld SW 2500 [5/9] Возможная причина корректирующая мера](/views2/1304475/page5/bg5.png)
Руководство по эксплуатации Руководство по эксплуатации
7 8
Возможная причина Корректирующая мера
ПРОВЕРКА КАЧЕСТВА СВАРКИ ЭФФЕКТ ОТКЛОНЕНИЯ ДУГИ И ЕГО УСТРАНЕНИЕ
Испытание на изгиб служит простым испытательным средством
приваренного образца, а также проверки правильности выбора
сварочных параметров.
Согните сварочный элемент на 60° за один заход с помощью
приспособления.
Выполните испытание в различных направлениях.
Образец сварки считается выдержавшим испытание, если не
происходит излома зоны сварки.
Так называемый эффект отклонения дуги может возникнуть из-за неравномерного
распределения заземляющих зажимов относительно массы заготовки, и различий в
поставляемом материале, при сварке на кромке детали. Такое отклонение дуги нежелательно.
Оно вызывает одностороннее расплавление материала крепежа, увеличенное образование
пор и подрезание сварочной зоны.
Эффект отклонения дуги пропорционален току, на него оказывает влияние симметричное
расположение заземляющих зажимов (применимо к сварочным пистолетам с дополнительным
сварочным кабелем).
Испытание на изгиб
Тип излома Возможная причина Корректирующая мера
Деформация материала заготовки
Корректные (правильно выбранные)
параметры
Отсутствует
Излом сварочного элемента над сварным
швом
Корректные (правильно выбранные)
параметры
Отсутствует
Излом (вырыв) материала заготовки.
Многочисленные поры
• Слишком низкая энергия сварки
• Малая скорость погружения
• Неподходящее сочетание мате-
риалов крепежа и детали
• Увеличить энергию сварки
• Увеличить скорость погружения
• Заменить сварочный элемент
или материал детали
Деформация обратной соторны детали • Слишком высокая энергия
сварки
• Слишком сильное давление
пружины
• Контактная сварка не годится
для этого варианта
• Слишком мала толщина
заготовки
• Увеличить продолжительность
сварки
• Уменьшить давление пружины
• Использовать свароный писто-
лет СА 08 с подъемом вместо С
08 для контактной сварки
• Подобрать заготовку соответ-
ствующей толщины
