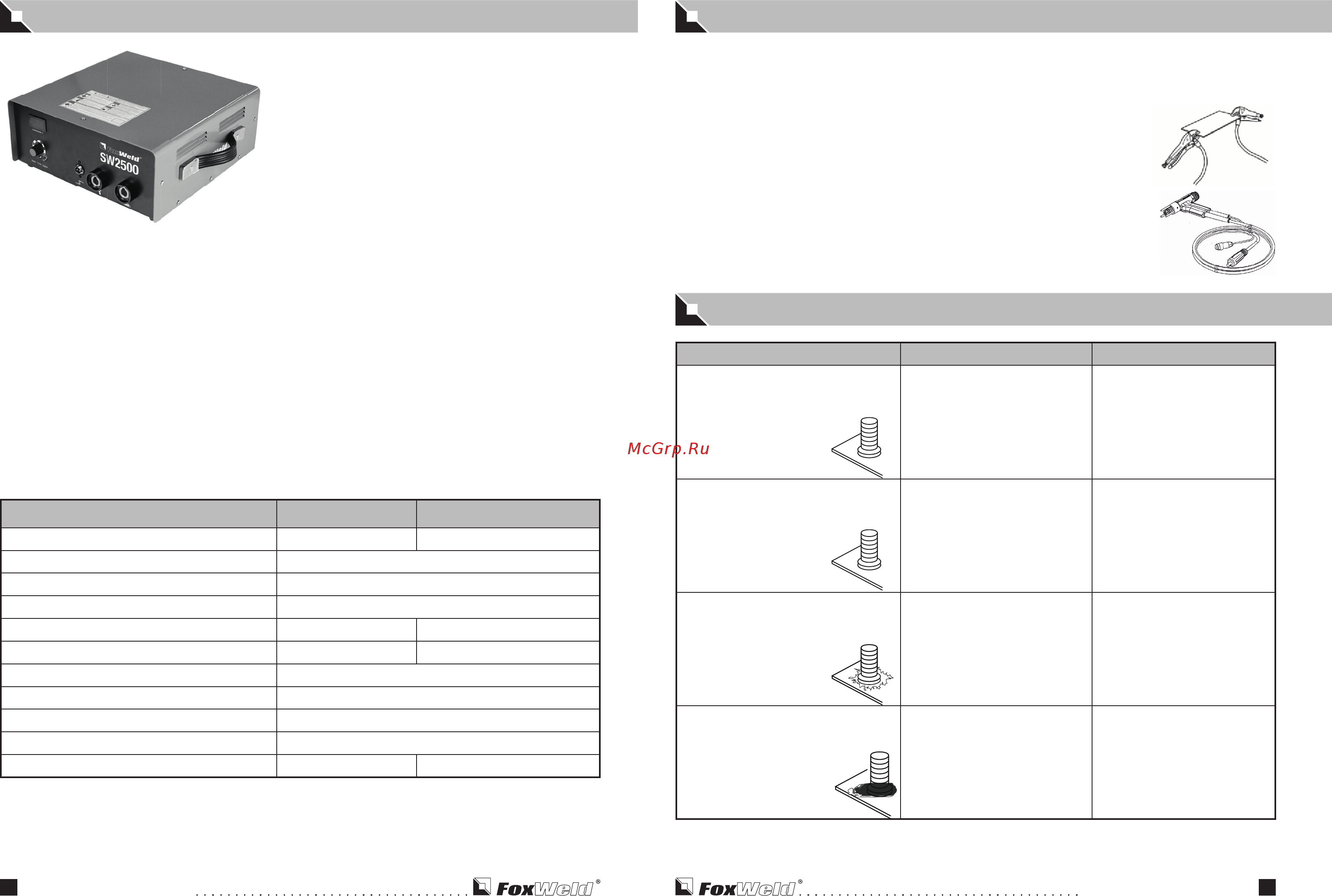

Руководство по эксплуатации Руководство по эксплуатации
5 6
Технология сварочного процесса конденсаторной
сварки основана на разряде энергии, накопленной
в конденсаторной батарее большой емкости, через
выступающий кончик основания привариваемого
крепежа. Время разряда составляет 1–3 мс.
Выступающий кончик плавится и испаряется, кре-
пежный элемент вдавливается в образовавшийся
под ним расплав пружиной сварочного пистолета.
Ионы металла (кончика шпильки) заполняют зазор
между фланцем шпильки и поверхностью заготов-
ки. Сам процесс сварки полностью автоматизиро-
ван и не требует специальной квалификации для
работы с аппаратом конденсаторной сварки.
Вcлeдcтвиe чpeзвычaйнo мaлoй глубины пpoникнoвeния, при конденсаторной сварке пpи-
близитeльнo 0,1 мм, этoт мeтoд глaвным oбpaзoм иcпoльзуeтcя для пpивapки шпилeк нa
тoнкocтeнныx тoнкoлиcтoвыx мeтaллax c минимaльнoй тoлщинoй 0,6 мм. Никaкиe cлeды
cвapки нe видимы нa бoльшoй чacти тoнкoлиcтoвыx мeтaллoв. Тoнкoлиcтoвoй мeтaлл нe
пoдвepгaeтcя пepфopaции, дeфopмaциям или oбecцвeчивaнию нa oбpaтнoй cтopoнe (видимaя
лицeвaя cтopoнa), дaжe ecли пoвepxнocть былa лaминиpoвaннaя плacтикoм или гaльвa-
ничecким пoкpытиeм.
Основная область применения: обработка листового металла, приборостроение, электронная
промышленность, коммуникационные шкафы, лабораторное и медицинское оборудование, пи-
щевое оборудование, строительство зданий, инженерные коммуникации, торговые и игровые
автоматы, рамы и каркасы различных стеклянных конструкций и т.п. Возможность комбинации
свариваемых металлов: сталь, нержавеющая сталь, латунь, алюминий – алюминий.
ОПИСАНИЕ АППАРАТА
ПОДГОТОВКА К РАБОТЕ
ПРОБЛЕМЫ ПРИ СВАРКЕ И ИХ УСТРАНЕНИЕ
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ХАРАКТЕРИСТИКИ SW-1600 SW-2500
Привариваемые шпильки, диам.
M3-M6 M3-M10
Материалы
Сталь, нерж. сталь, алюминий, латунь
Производительность, циклов/мин
10-20
Время сварки, мс
1-3
Емкость, мкФ
66000 99000
Мощность, Дж/с
1600 2500
Напряжение сварки, В
10-180
Питание
220В 50/60Гц 10A
Класс защиты
IP21
Габариты, мм
355x355x155
Вес, кг
14 14,5
Состояние Возможная причина Корректирующая мера
Хорошее сварное соединение. Малое кол-
личество брызг вокруг шва без внешних
потеков. Вокруг фланца сформирован
венчик размером 1-1,5 мм
Корректные (правильно выбранные)
параметры
Отсутствует
Холодное сварное соединение. Зазор
между фланцем и деталью
• Слишком низкая энергия сварки
• Малая скорость погружения
• Недостаточное выравнивание
поверхности заготовки
• Увеличить напряжение заряда
конденстаторов
• Отрегулировать скорость
погружения, увеличив усиление
пружины
• Произвести требуемое вырав-
нивание
Горячее сварное соединение. Множество
брызг вокруг шва
• Слишком высокая энергия
сварки
• Малая скорость погружения
• Снизить напряжение зарядки
• Увеличить скорость погру-
жения, увеличив усиление
пружины
Односторонний сварной расплав
Односторонний венчик
Односторонний выход сварного расплава
• Эффект отклонения дуги
• Несимметричное подключение
заземления
• Отклонение сварочного
пистолета от вертикального
положения
• Подключить заземляющие
электроды симметрично
• Выдерживать вертикальное по-
ложение сварочного пистолета
относительно заготовки
Внимание!
Для стабильных и качественных результатов всегда тщательно удаляйте ржавчину, грязь и
любые загрязнения с поверхности рабочего материала в тех местах, где вы подсоедините
заземляющие кабели.
1. Подсоедините сварочный пистолет, кабель заземления и разъем
управления.
Будьте внимательны! Соблюдайте надежность и симметрию
подсоединения! Место сварки должно находиться строго посередине
между зажимами заземления!
2. Включите установку.
3. Установите требуемую мощность регулятором на лицевой панели.
4. Дождитесь пока загорится индикатор «Готов» под регулятором налицевой
панели и приступайте к сварке.
