Руководство по эксплуатации Руководство по эксплуатации
9 10

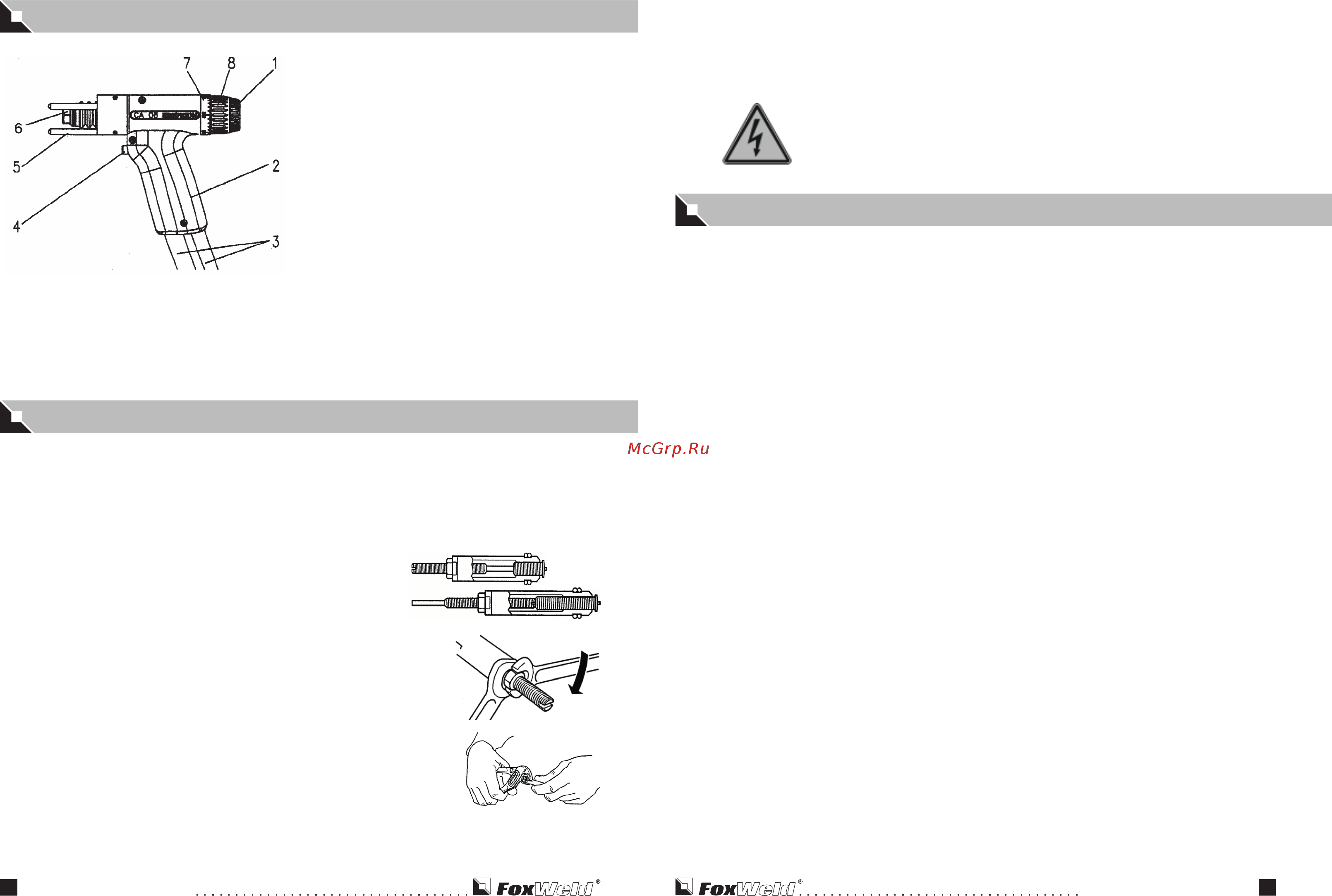

Корпус сварочного пистолета (2) изготовлен из
прочного пластика.
Управляющий и сварочный кабели (3) подклю-
чены к сварочному пистолету через рукоятку.
В передней части сварочного пистолета рас-
полагается зажим фиксатор, который фикси-
рует цангу контргайкой (6). В цангу вручную
вставляют сварочные элементы (крепёж). Для
каждого размера крепежа предназначена цан-
га соответсвующего размера.
На передней части пистолета расположен
штатив с 3-мя опорными ножками (5), которые
позволяют устанавливать пистолет перпенди-
кулярно к заготовке.
В задней части пистолета расположены махо-
вик (8) регулировки величины подъёма (лифта), кольцо со шкалой (7), имеющее возможность
вращаться, и колпачок настройки усилия пружины (1).*
На передней стороне рукоятки сварочного пистолета находится кнопка (4) для запуска свароч-
ного цикла.
* Пистолеты могут поставлятся в различном исполнении.
Для различных видов крепежа и диаметров крепежа используются различные цанги.
• Выбирайте цангу, соответствующий типу и диаметру крепежа, который будете приваривать.
• Вставьте необходимый крепёж для сварки в цангу.
Положение крепежа в четырехлепестковом зажиме цанги регулируется резьбовым
стержнем.
• Ослабьте контргайку резьбового стержня цанги.
• Устанавливайте резьбовой стержень так, чтобы:
безрезьбовая часть резьбового стержня была помещена
внутрь цанги, для крепежа длинной до 20 мм.
• Безрезьбовая часть резьбового стержня была помещена
снаружи зажима для крепежа длинной более 20 мм.
• Отрегулируйте резьбовой стержень так, чтобы расстояние
между внешним торцом контргайки и фланцем крепежа
составляло 51 мм. Или, чтобы фланец крепежа выступал на
1–1,5мм, относительно торца зажима фиксатора. Фланец крепежа
не должен касаться зажима фиксатора.
• Повторно затяните контргайку:
крепёж должен иметь плотный контакт с зажимом фиксатором.
Регулярно и тщательно обжимайте четыре сегмента зажима
фиксатора, используя плоскогубцы, чтобы гарантировать плотный
контакт крепежа с зажимом. Это исключит подгорание зажима
фиксатора и потери энергии сварки.
• После ослабления контргайки, вставьте цангу в соответствующую головку пистолета, до
упора.
• Надежно затяните контргайку торцевым ключом.
УСТРОЙСТВО СВАРОЧНОГО ПИСТОЛЕТА
НАСТРОЙКА ЦАНГИ
• УСТАНОВКА ЦАНГИ
ВНИМАНИЕ! Запрещены любые подсоединения и отсоединения
разъемов и контактов, массы кабеля, сетевого кабеля во время
сварки, это может причинить вред, как здоровью человека, так и
оборудованию.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
1. Эксплуатация данной установки должна проводиться в сравнительно сухом воздухе,
влажностью не больше 90 %.
2. Температура окружающей среды должна быть от -10 °С до 40 °C.
3. Избегайте работать под дождем, не допускайте проникновение воды или капель дождя
внутрь аппарата.
4. Избегайте работать в условиях высокой запыленности или воздушной среде с агрессив-
ными газами. Избегайте попадания токопроводящей пыли, например, от шлифовальных
машин, внутрь аппарата.
В целях безопасности сварочные аппараты оборудованы защитой от перенапряжения и
перегрева. Работа сверх указанных режимов или длительная эксплуатация на максимальных
токах может повредить установку, поэтому обращайте внимание на следующее:
1. Убедитесь в хорошей вентиляции сварочных аппаратов. Удостоверьтесь, что
вентиляторы не заблокированы или закрыты. Дистанция между аппаратами и
окружающими предметами (стеной, перегородкой, пр.) должна быть не менее 0,3 м.
Пользователи должны всегда обращать внимание на следующие условия эксплуатации
аппаратов, потому что это очень важно для качества выполняемых работ и срока
службы аппарата.
2. Избегайте повышенного входящего напряжения и скачков! Питающее напряжение
указано в таблице "Технические характеристики". Если напряжение превышает
дозволенный уровень, аппарат может быть поврежден. Оператор должен
контролировать входное напряжение и предпринять действия, чтобы это предотвратить.
3. Перед началом работ, пожалуйста, выберите кабель, сечение которого больше 6 мм2, и
заземлите корпус аппарата, чтобы избежать несчастных случаев, которые могут быть
вызваны утечкой электричества.
4. Если рабочее время на установленном сварочном токе превзойдет расчетное, аппарат
может перейти в режим защиты и прекратить работать. При этом срабатывает
индикатор перегрева, красная контрольная лампочка на передней панели. При
таких обстоятельствах не нужно отключать аппарат от сети, чтобы вентилятор мог
продолжать работать. Когда температура уменьшится до рабочей, индикатор погаснет, и
вы можете продолжить сварку.
