Руководство для пользователя и технического специалиста

3 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

3.1 Управление работой аппарата

Основным управляющим элементом аппарата является плата электронная, которая контролирует всю работу аппарата.

Микропроцессор платы электронной собирает и обрабатывает сигналы датчиков управления и безопасности. Вся информация

о состоянии аппарата выдаѐтся на ЖК-дисплей в режиме реального времени.

Всѐ управление аппаратом осуществляется с панели управления, внешний вид которой показан

на рисунке 2. Если к аппарату подключен выносной пульт, то управление осуществляется с него, кнопки панели управления не

активны, на дисплее аппарата отображаются символы .

Рис. 2 Панель управления аппаратом

В центре панели управления расположен жидкокристаллический дисплей, отображающий при нормальной работе

аппарата температуру в активном в данный момент режиме (при работе в режиме отопления – температуру воды в системе

отопления на выходе из аппарата, при работе в режиме ГВС – температуру ГВС на выходе из аппарата). В случае

возникновения неисправности вместо значения температуры отображается код ошибки. Коды ошибок аппарата приведены в

разделе 13 на стр. 28 данного Руководства.

Символы на дисплее отображают режим работы аппарата. Вокруг дисплея расположены 6 кнопок управления аппаратом.

Назначение кнопок управления и отображаемых на дисплее символов представлены в таблицах 2 и 3 соответственно.

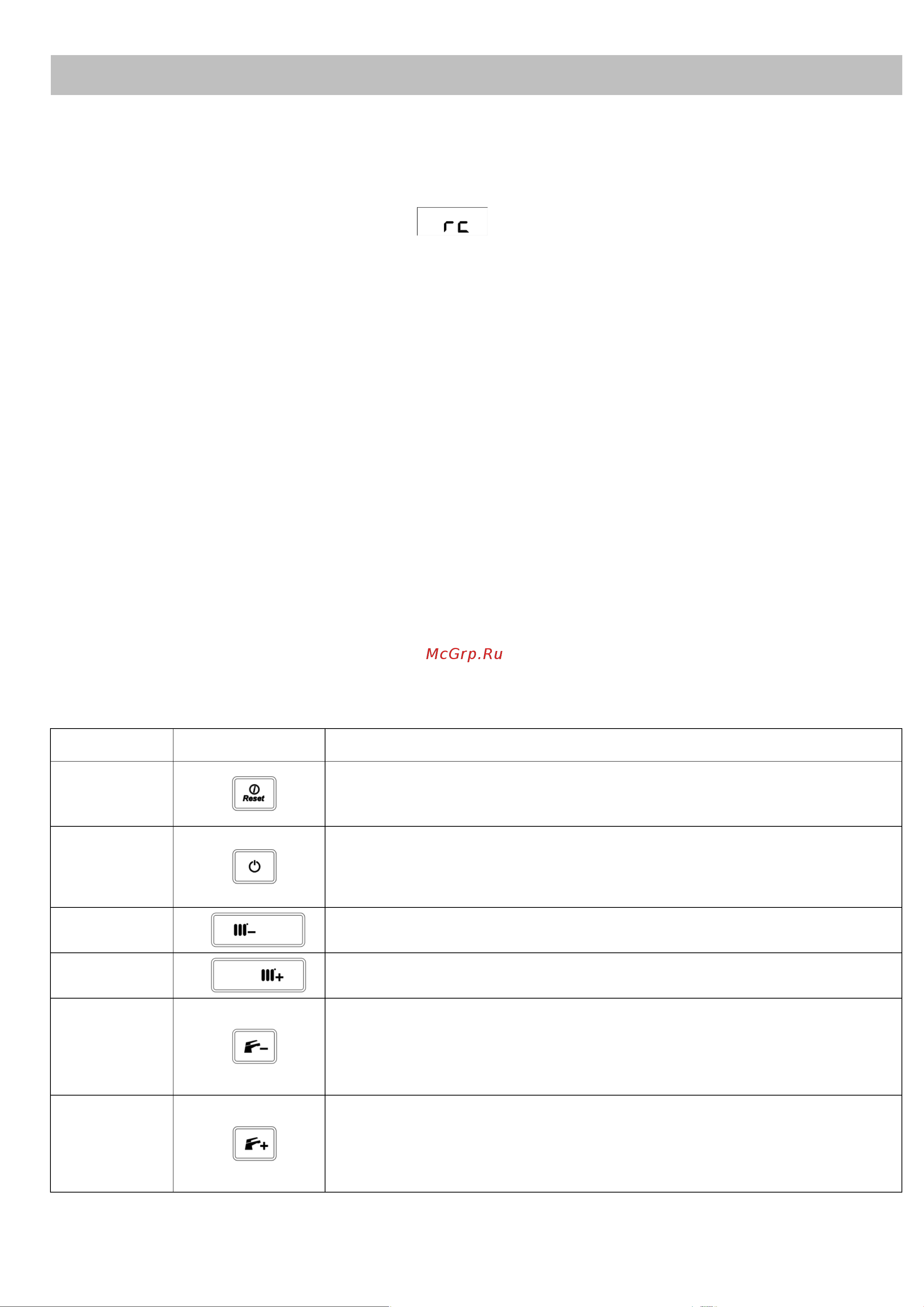

Таблица 2

Обозначение

кнопки

Внешний вид

кнопки

Функция кнопки управления

К1

-Сброс (RESET) / выбор режима информации

- Нажатие в течение 10 секунд приводит к входу в сервисное меню

- Активирует выбранное подменю в сервисном меню

- Активированное подменю “Выход из” и возврат в сервисное меню

К2

- Короткое нажатие переключает между летним, зимним режимом или режимом

выключения

- “Выход из” сервисного меню

- Длительное нажатие в течение 5 секунд очищает историю неисправностей в меню

очистки истории неисправностей

К3

-Уменьшение температуры теплоносителя в контуре отопления

- Уменьшает значение параметра

К4

-Увеличение температуры теплоносителя в контуре отопления

- Увеличивает значение параметра

К5

-Уменьшение температуры горячей воды

- Выбор между меню параметров, информационным меню, меню истории

неисправностей и подменю очистки истории неисправностей в сервисном меню

- Уменьшает номер параметра

- Уменьшает номер информации

- Уменьшает номер истории неисправностей

К6

-Увеличение температуры горячей воды

- Выбор между меню параметров, информационным меню, меню истории

неисправностей и подменю очистки истории неисправностей в сервисном меню

- Увеличивает номер параметра

- Увеличивает номер информации

- Увеличивает номер истории неисправностей
