УСТАНОВКА И УПРАВЛЕНИЕ

Аппарат снабжен устройством защиты от колебаний сети. Аппарат продолжает работать нормально

при колебаниях сети ±15% от номинального напряжения.

В случае использования длинного кабеля, во избежание падения напряжения, используйте кабель с

большим поперечным сечением. Если кабель слишком длинный, это может повлиять на поджиг дуги,

характеристики работы аппарата. Поэтому используйте рекомендуемую длину кабеля.

1. Убедитесь, что вентилятор не накрыт, чтобы не нарушить систему охлаждения.

2. Используйте кабель заземления с поперечным сечением не менее 6 кв. мм, подсоедините его к

контакту заземления на задней панели аппарата.

3. С помощью воздушного рукава соедините аппарат и источник сжатого воздуха, плотно затяните

стык хомутом (или любым другим способом) во избежание утечки воздуха. Должен поступать сухой

воздух с соответствующим давлением и силой потока. Если источник воздуха не удовлетворяет

требованиям, то необходимо использовать отдельный компрессор с достаточной мощностью и

воздушный фильтр-регулятор для установки нужного давления воздуха, чтобы обеспечить

нормальную работу аппарата.

4. Вставьте штекер плазменного резака, соответствующий разъем на панели и закрепите его по

часовой стрелке. Воздушный штекер резака и дугового кабеля должны быть подключены к

соответствующему разъему. Затяните соединительные провода.

5. Вставьте штекер кабеля к разъему на панели и закрепите его по часовой стрелке. Установите

зажим заземления на заготовку.

6. Соедините кабель питания с вилкой соответствующего уровня напряжения. Убедитесь, что вы все

сделали правильно и что напряжение подачи питания не превышает разрешенный диапазон.

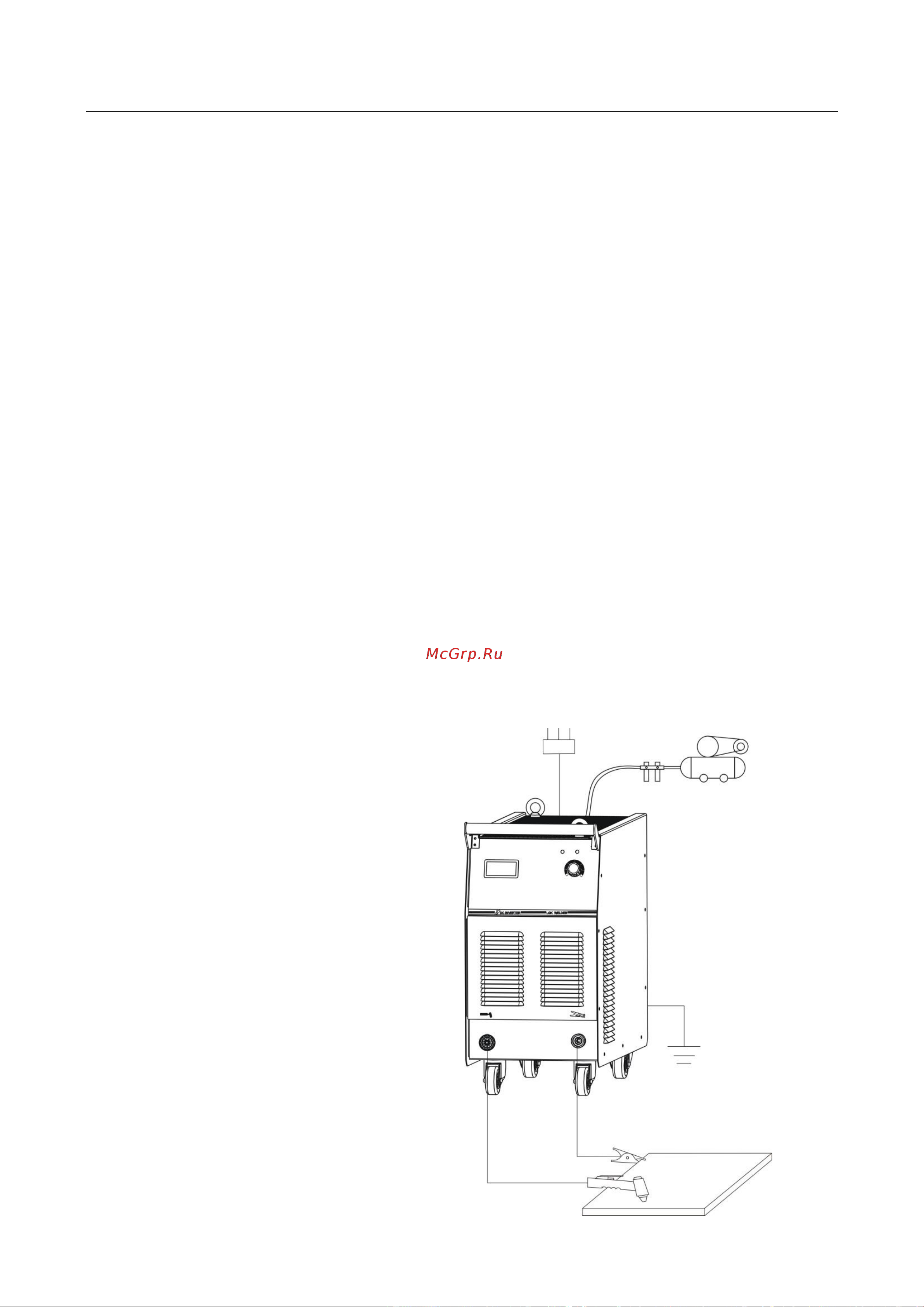

7. Убедитесь, что все соединения

выполнены как на схеме ниже, только

потом переходите к следующему шагу.

Источник питания

(3 фазный ~ AC380В)

Выход

Вход

Компрессор

Рег-р подачи воздуха

Изделие

Зажим заземления

Резальная горелка

Заземление
