ПОДКЛЮЧЕНИЕ ГЛАВНОГО КЛАПАНА

ПРИМЕЧАНИЕ: выполните указания данного

раздела только если в Вашей системе установлен

главный клапан.

Главный клапан – это нормально закрытый

клапан, установленный в месте присоединения к

магистральной линии воды, который открывается,

когда контроллер запускает выполнение программы

полива.

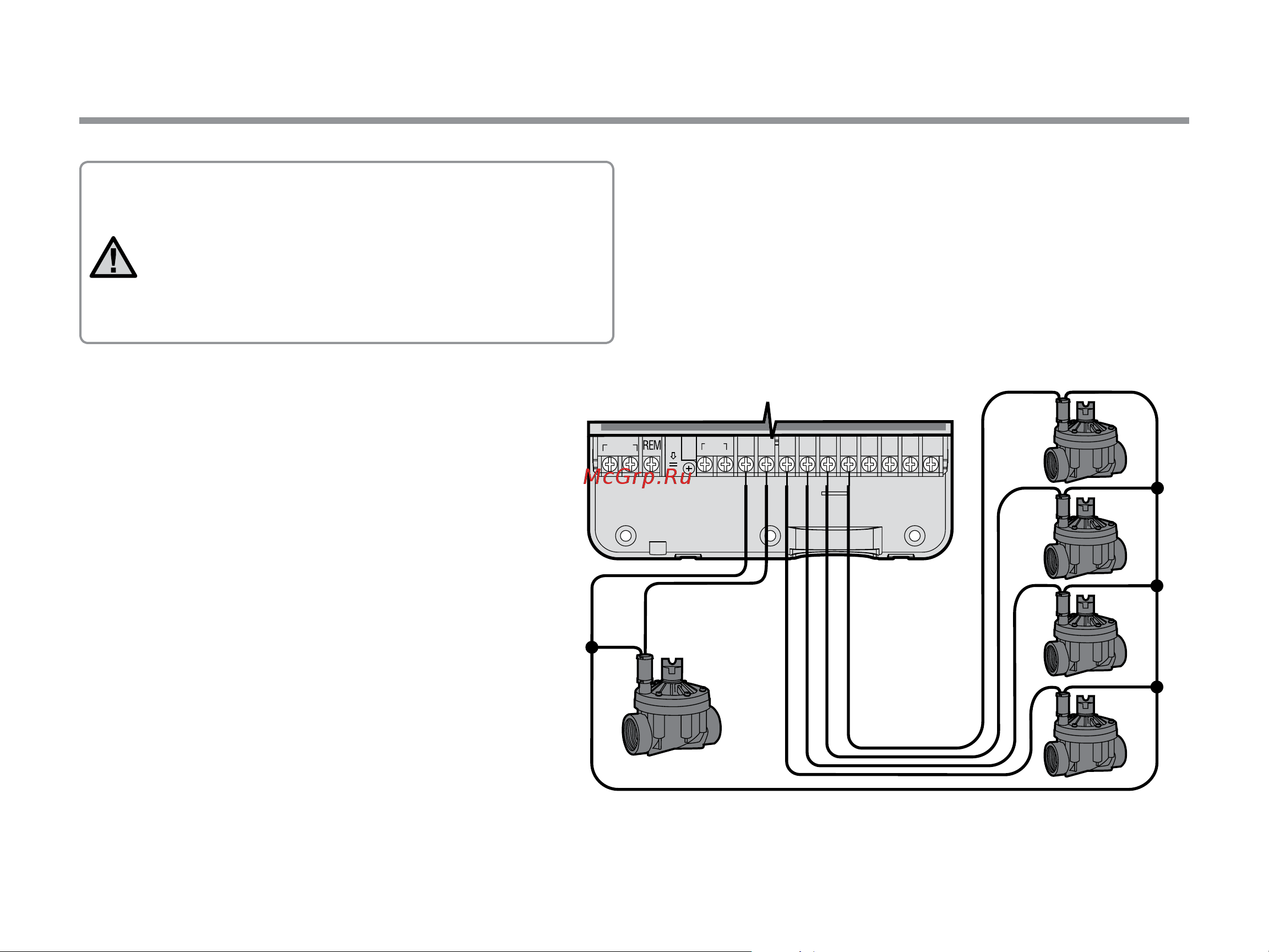

1. На главном клапане, соедините общий провод с любым проводом

электромагнита клапана. Соедините отдельный провод цепи

управления с оставшимся проводом электромагнита.

2. Общий провод подсоединяется к клемме С контроллера. Другой

провод от главного клапана подсоединяется к клемме Р контроллера.

Затяните винтовые зажимы обеих клемм.

SENCP12345678

24VA C

BAT

Главный клапан

Клапан 2

Клапан 1

Клапан 3

Клапан 4

Провода

от главного

клапана

Общий провод клапанов

Провода

клапанов
