ПРИМЕЧАНИЕ: выполните указания данного

раздела только если в Вашей системе установлено

реле пуска насоса. Реле пуска насоса – это

устройство, которое по сигналу от контроллера

замыкает определенную электрическую цепь для

подачи электропитания на насос, предназначенный

для подачи воды в систему.

ПОДКЛЮЧЕНИЕ ГЛАВНОГО КЛАПАНА

Для предотвращения влияния электрических помех рекомендуется

устанавливать контроллер на расстоянии не менее 15’ (4,5 м) от реле

пуска насоса и от самого насоса.

1. Заведите пару проводов от реле пуска насоса в контроллер.

2. Подсоедините общий провод к клемме С (общий), а второй провод

от реле пуска насоса – к клемме Р (насос). Ток удержания реле

пуска насоса не должен превышать 0,3 А. Запрещается подключать

контроллер напрямую к насосу, так как это может привести к

повреждению контроллера.

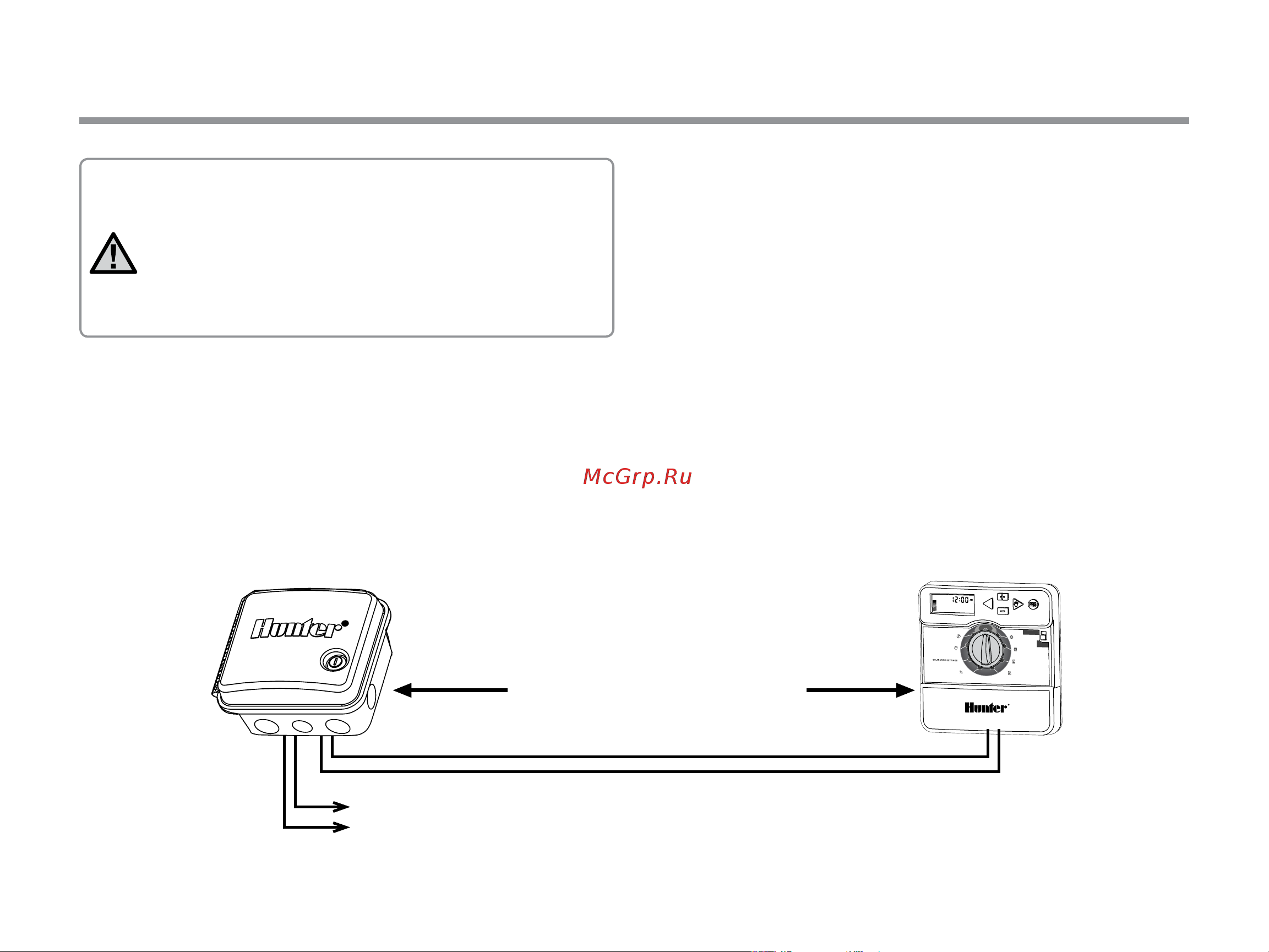

Минимум 15 футов (4,5 м)

Реле пуска насоса

К насосу

Минимум 15 футов (4,5 м)
