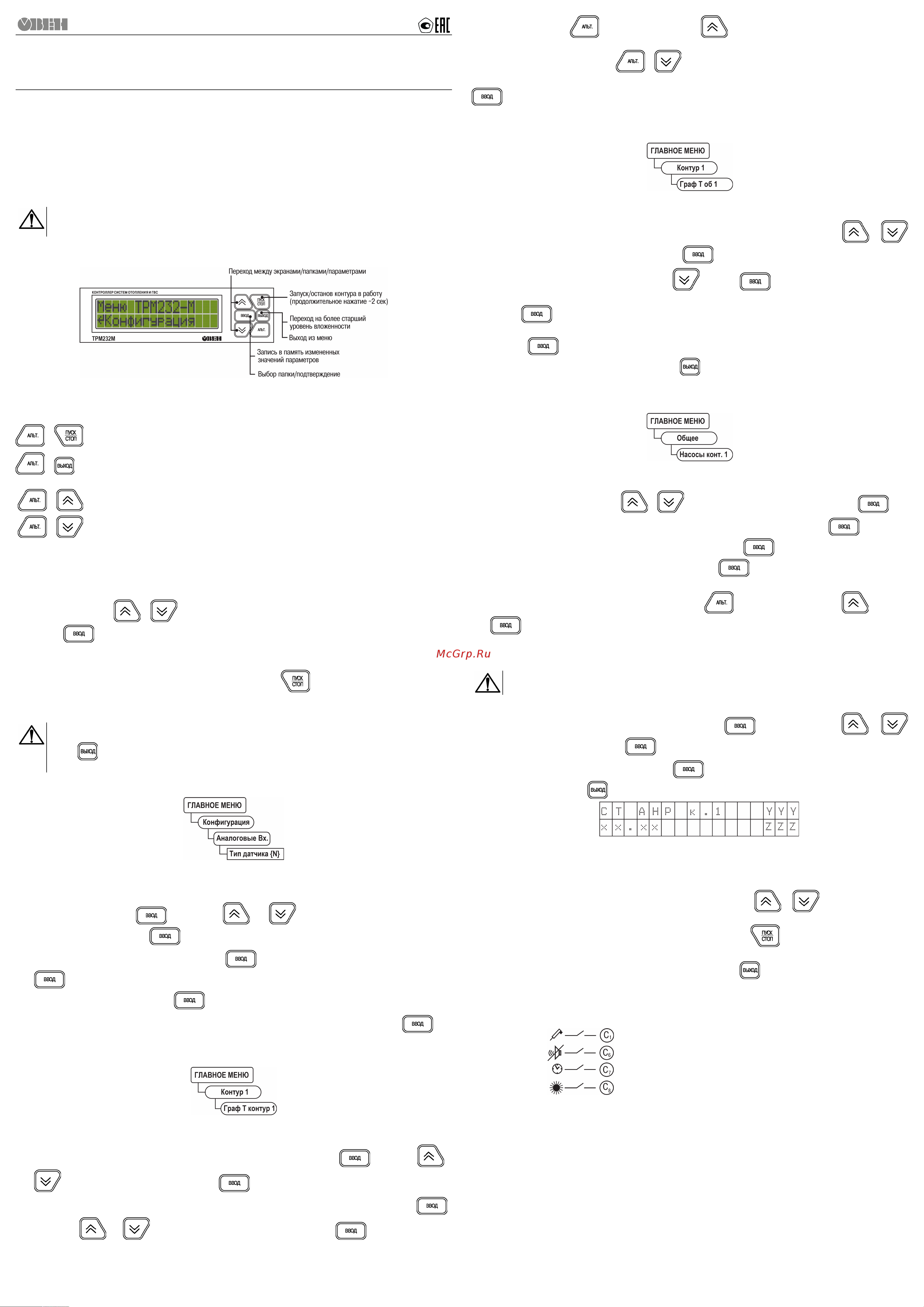

ТРМ232М
Контроллер одно- и двухконтурных систем отопления и ГВС
Краткое руководство
Введение
Данное краткое руководство предназначено для быстрого ввода в эксплуатацию контроллера ТРМ232М.
В приборе заложены готовые функциональные схемы:
• Схема № 1 - Один контур: Отопление;
• Схема № 2 - Один контур: ГВС;
• Схема № 3 - Два контура: ГВС + Отопление без циркуляционных насосов;
• Схема № 4 - Два контура: Отопление + Отопление;
• Схема № 5 - Два контура: Отопление + ГВС + ХВС.
ВНИМАНИЕ
Прибор не начнет работу пока не будет выбрана одна из пяти рабочих схем.
При первом запуске контроллера следует выбрать схему управления для системы.
1 Навигация по меню прибора
Рисунок 1 – Описание кнопок
«Горячие» клавиши
+ сброс аварии насосов;
+ переключение между экранами индикации Контура 1 и Контура 2;
+
Изменение положение курсора;
Переход к редактированию времени и даты;
Переход к редактированию значения координаты Y графиков Т
отоп
и Т
обр
.
+
2 Быстрая настройка
2.1 Шаг 1. Выбор схемы управления
При первом включении на контроллере отображается меню выбора схем управления:
1. С помощью кнопок
и необходимо выбрать нужную схему. Подтвердить выбор нажатием
кнопки
.
2. После выбора схемы управления происходит переход на главный экран. Прибор находится в
состоянии «ОСТАНОВ» и готов к работе с настройками, заданными по умолчанию на заводе.
Для запуска системы нажать и удерживать (в течении 2 с) кнопку
.
В том случае, если параметры системы не совпадают с настройками по умолчанию, то рекомендуется
перейти к последующим шагам для проведения настройки.
ВНИМАНИЕ
Для повторного входа в меню выбора схемы работы, нажать и удерживать в течение 5 секунд
кнопку
. После смены схемы управления перезагрузить контроллер. При изменении схемы,
настройки остаются прежними.
2.2 Шаг 2. Проверка типов подключенных датчиков
Рисунок 2 – Меню настройки типа датчика
Заводскими настройками для аналоговых входов с 1 по 6 установлен тип датчика – 50М.
Для изменения типа датчика следует:
1. Для перехода нажать
. Кнопками и выбрать папку «Конфигурация» и
подтвердить выбор кнопкой
.
2. Выбрать папку «Аналоговые Вх.» и нажать
. Выбрать номер входа типа датчика и нажать
.
3. После выбора параметра, нажать
.
Аналогичные действия проделать с другими датчиками. После окончания настройки нажать
для
перехода в главное меню.
2.3 Шаг 3. Проверка отопительного графика
Рисунок 3 – Меню настройки отопительного графика
Для проверки отопительного графика следует:
1. Из «Главного меню» выбрать папку «Контур 1» или «Контур 2», нажать
. Кнопками и
перейти в «Граф Т контур 1» нажать .
2. Для изменения количества точек графика выбрать параметр «Кол-во точек 1» нажать
.
Кнопками
и выбрать нужную точку графика и нажать . На экране должно
появиться значение для координаты Х. В каждой точке имеются значения двух переменных: Х –
температура наружного воздуха или прямой воды, Y – температура в контуре отопления.
3. Удерживая кнопку
нажимать многократно для перехода к старшим разрядам. Чтобы
перейти с экрана выбора переменной Х на экран Y, дойти до младшего разряда и перейти через него
используя комбинацию кнопок
+ .
Аналогично настраивается каждая точка графика. Для перехода к следующему шагу нажать кнопку
. Будет совершен обратный переход в папку «Контур 1».
Настройки для «Контура 2» выполняются аналогично.
2.4 Шаг 4. Проверка настроек графика обратной воды
Рисунок 4 – Меню настройки графика обратной воды
Для проверки настроек графика обратной воды:
1. Если не требуется контроль обратной воды, находясь в папке «Контур 1» кнопками
и
перейти в параметр «Конт.обратки 1», нажать .
2. Выставить значение «Выключить» кнопкой
и нажать для подтверждения.
3. Если требуется контроль обратной воды, находясь в папке «Контур 1» перейти в «Граф. Тоб 1»
нажать
.
4. Для изменения количества точек графика обратной воды перейти в параметр «Кол-во точ. Обр1»
нажать
. Настройка всех точек графика производится аналогично п. 3. По окончанию
настройки перейти в «Главное меню» кнопкой
для перехода к следующему шагу.
Настройки для «Контура 2» выполняются аналогично.
2.5 Шаг 5. Проверка настроек работы циркуляционных насосов
Рисунок 5 – Меню настройки циркуляционных насосов
Для проверки настроек работы циркуляционных насосов:
1. Из «Главного меню» кнопками
и перейти в папку «Общее». Нажать кнопку .
2. Выбрать папку «Насосы конт. 1» или «Насосы конт. 2» для настройки, нажать
. На экране
должен появиться параметр «Колич. Нас. Конт1», нажать
для редактирования значения
количества насосов, после изменения значения нажать
для подтверждения.
3. Время работы насосов устанавливается в сутках. По умолчанию задано значение – 1 сутки. Для
перехода к старшему разряду удерживая кнопку
нажимать многократно . Нажать
для подтверждения выбора.
Настройки для насосной группы «Контура 2» выполняются аналогично.
2.6 Шаг 6. Автонастройка ПИД-регулятора
ВНИМАНИЕ
Автонастройка проводить в «рабочем» режиме в период отопительного сезона.
Для запуска автонастройки следует:
1. в «Главном меню» перейти в папку «Контур 1» нажать
. Выбрать кнопками и
параметр «АНР конт. 1», нажать для перехода к редактированию.
2. Выставить значение «Да» и нажать кнопку
для перевода в режим автонастройки. Выйти из
меню настроек кнопкой
. Должен появиться следующий экран:
Рисунок 6 – Экран автонастройки
YYY – значение уставки
ХХ.ХХ – измеренное значение температуры контура
3. Если измеренное значение выше уставки, то нажатием клавиш
и изменить положение
задвижки, чтобы измеренное значение было минимум на 4 градуса ниже уставки. Дождаться
появления надписи «Пуск» вместо «ZZZ» и нажать клавишу
. для запуска автоматического
подбора коэффициентов автонастройки.
4. Для ручного выхода из режима автонастройки нажать кнопку
.
Запуск автонастройки для «Контура 2» выполняются аналогично.
3 Условные обозначения
Сигнал датчика давления прямой воды
Отключение сигнализации
Перевод в ночной режим
Переход в летний режим
С2 – Сигнал датчика аварии насосов подпитки контура 1 (Р2);
С3 – Сигнал датчика аварии насосов подпитки/ХВС контура 2 (Р4);
С4 – Сигнал датчика аварии циркуляционных насосов контура 2 (Р3);
С5 – Сигнал датчика аварии циркуляционных насосов контура 1 (Р1).
