4 Схема 1. ОДИН КОНТУР: Отопление

Данная конфигурация предустановлена на заводе по умолчанию.

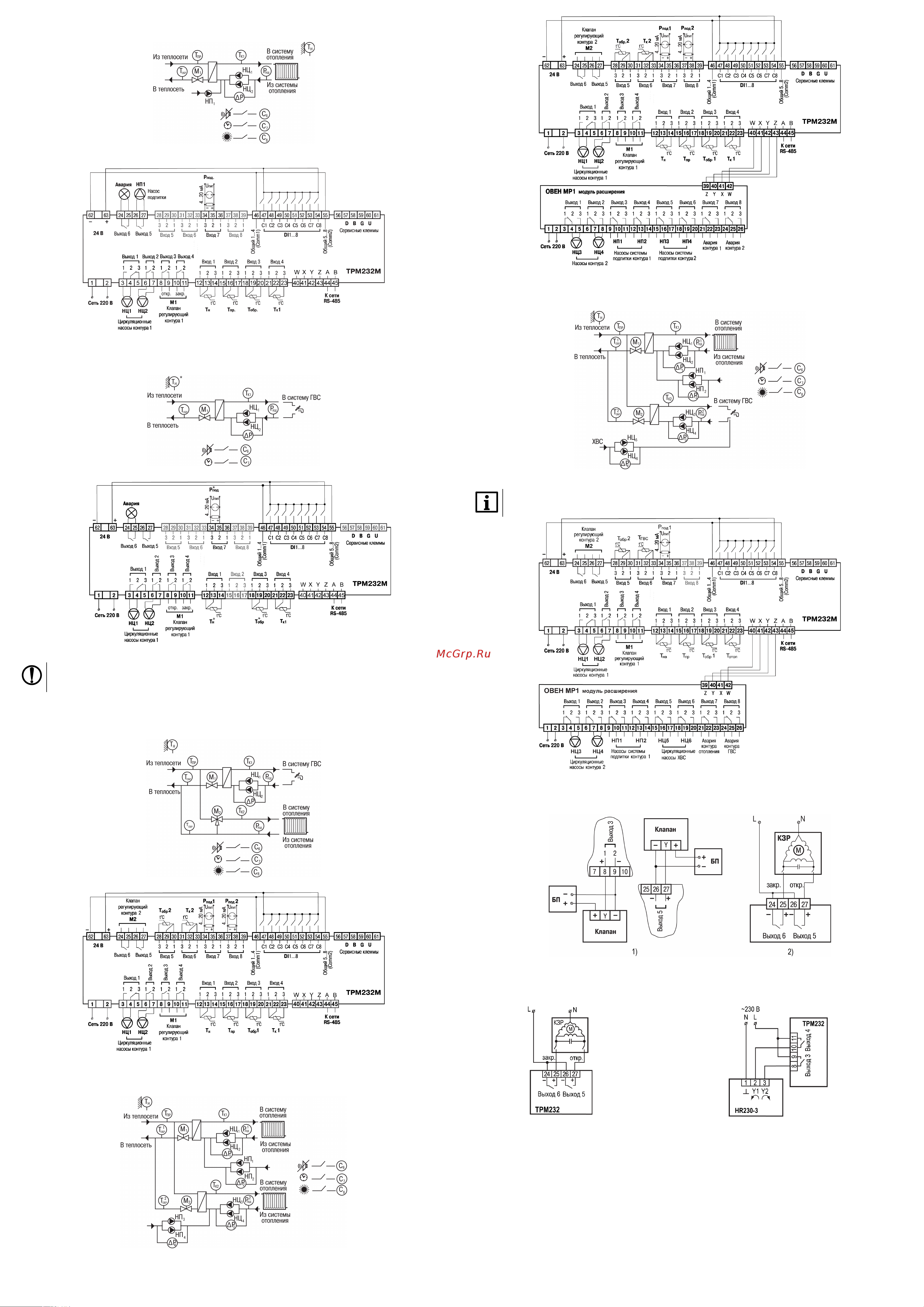

Рисунок 7 – Функциональная схема Конфигурации № 1

Рисунок 8 – Схема подключения для конфигурации № 1

5 Схема 2. ОДИН КОНТУР: ГВС

Рисунок 9 – Функциональная схема Конфигурации № 2

Рисунок 10 – Схема подключения для конфигурации № 2

ПРЕДУПРЕЖДЕНИЕ

Датчики Т

*, Т

обр

* и P

под

* не обязательны для подключения. Используются для индикации

параметров.

6 Схема 3. ДВА КОНТУРА: ГВС + ОТОПЛЕНИЕ БЕЗ

ЦИРКУЛЯЦИОННЫХ НАСОСОВ

Рисунок 11 – Функциональная схема Конфигурации № 3

Рисунок 12 – Схема подключения для конфигурации № 3

7 Схема 4. ДВА КОНТУРА: ОТОПЛЕНИЕ + ОТОПЛЕНИЕ

Рисунок 13 – Функциональная схема Конфигурации № 4

Рисунок 14 – Схема подключения для конфигурации № 4

8 Схема 5. ДВА КОНТУРА: ОТОПЛЕНИЕ + ГВС

Рисунок 15 – Функциональная схема Конфигурации № 5

ПРИМЕЧАНИЕ

Для подключения по данной схеме для расширения количества входов используется модуль

МР1–Р.

Рисунок 16 – Схема подключения для конфигурации № 5

9 Схема подключения клапанов

Рисунок 17 – Подключение клапана с аналоговым управлением к ВУ типа «У» на примере

подключения клапанов с приводами типа: 1) ST.0, 2) HR230–3

Рисунок 18 – Подключение клапана с дискретным управлением к ВУ типа «Р»
