4 Функциональные схемы
15
4.4 Конфигурация № 4: два независимых контура – «Отопление»

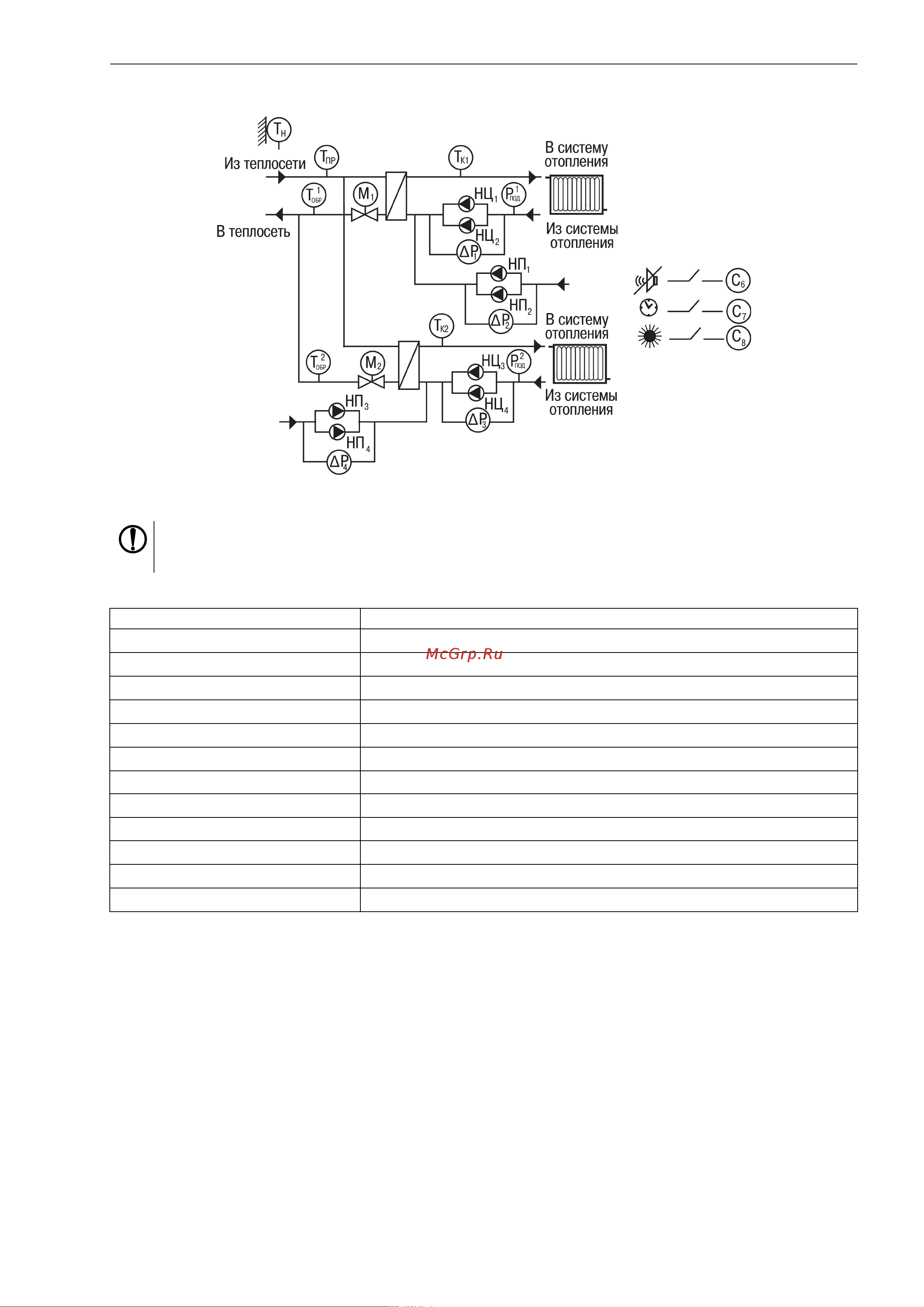

Рисунок 4.4 – Функциональная схема Конфигурации № 4
ПРЕДУПРЕЖДЕНИЕ
Для подключения по данной схеме для расширения количества входов используется модуль
МР1–Р (см. раздел 6.7).
Таблица 4.4 – Параметры схемы № 4
Обозначение на схеме
Назначение
Т
н
Измерение температуры наружного воздуха
Т
пр
Измерение температуры подачи теплоносителя из теплосети
Т
к1
, Т
к2
Измерение температуры в контурах отопления
Т
обр1
, Т
обр2
Измерение температуры обратной воды
Р
1
под
, Р
2
под
Измерение давления в контуре отопления
ΔР
1
— ΔР
4
Вход датчиков аварии насосов контура (С2 — С5)
С
6
Отключение сигнализации
С
7
Перевод в ночной режим
С
8
Выключатель перехода в летний режим
М
1
, М
2
Регулирующие клапаны с электроприводом
НЦ
1
–НЦ
4
Сигнал управления вкл./выкл. циркуляционного насоса контура
НП
1
–НП
4
Сигнал управления вкл./выкл. насоса подпитки контура
