4 Функциональные схемы
16
4.5 Конфигурация № 5: два независимых контура – «Отопление» + «ГВС» + «ХВС
(насосы)»

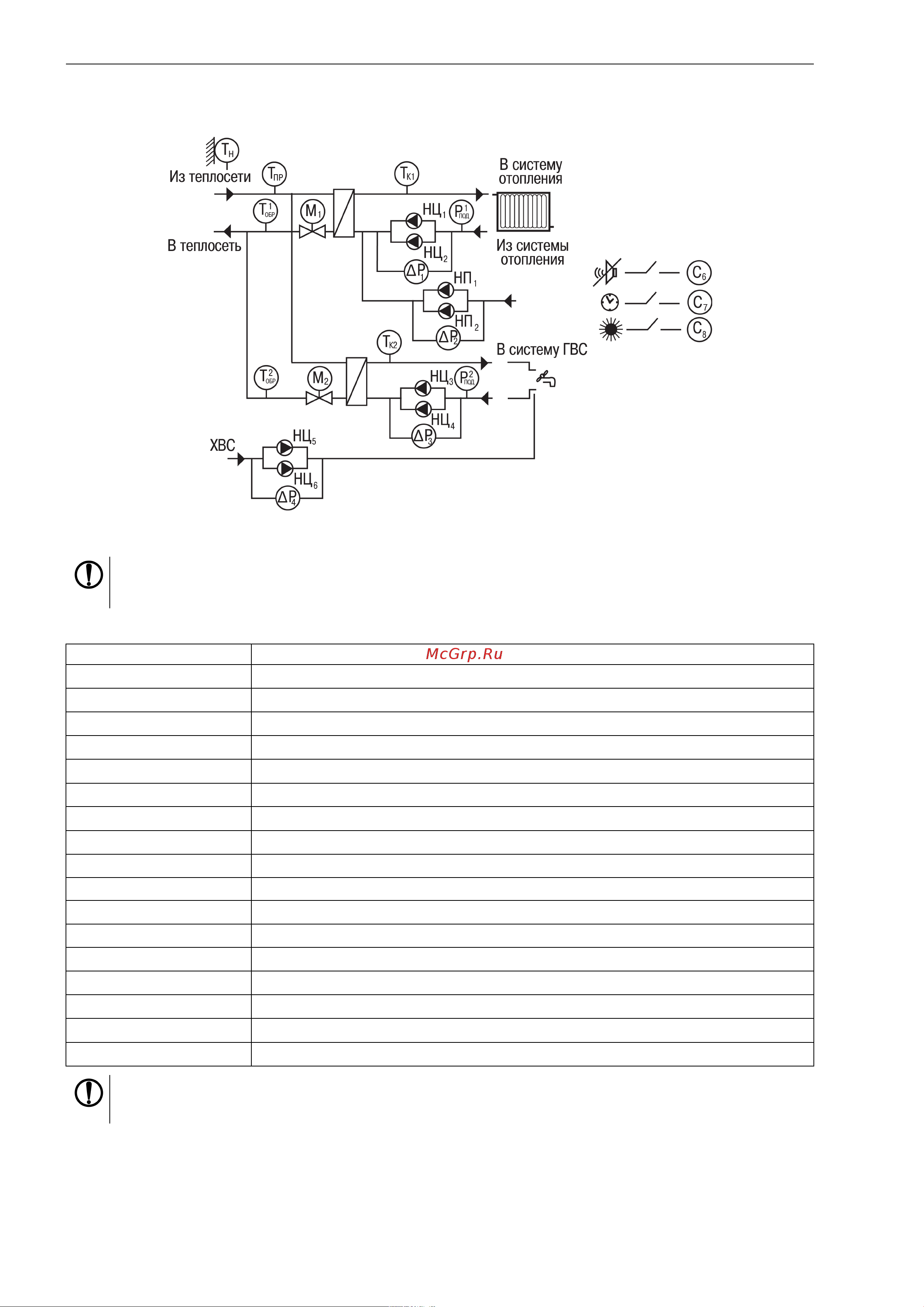

Рисунок 4.5 – Функциональная схема Конфигурации № 5
ПРЕДУПРЕЖДЕНИЕ
Для подключения по данной схеме для расширения количества входов используется модуль
МР1–Р (см. раздел 6.7).
Таблица 4.5 – Параметры схемы № 5
Обозначение на схеме
Назначение
Т
н
Измерение температуры наружного воздуха
Т
пр
Измерение температуры подачи теплоносителя из теплосети
Т
к1
Измерение температуры в контуре отопления
Т
к2
Измерение температуры в контуре ГВС
Т
1обр
, Т
2 обр
Измерение температуры обратной воды в контурах отопления и ГВС
Р
1под
Измерение давления в контуре отопления
Р
2под
Измерение давления в контуре ГВС
ΔР
1
— ΔР
4
Вход датчиков аварии насосов контура
C
2
— C
5
Сигналы датчиков аварии насосов Р1—Р4: отопления, ГВС, подпитки, ХВС
С
6
Отключение сигнализации
С
7
Перевод в ночной режим
С
8
Выключатель перехода в летний режим
М
1
, М
2
Регулирующие клапаны с электроприводом
НЦ
1
, НЦ
2
Сигналы управления вкл./выкл. циркуляционных насосов контура отопления
НЦ
3
, НЦ
4
Сигналы управления вкл./выкл. циркуляционных насосов контура ГВС
НЦ
5
, НЦ
6
Сигналы управления циркуляционными насосами ХВС
НП
1
, НП
2
Сигналы управления вкл./выкл. насосов подпитки контура отопления
ПРЕДУПРЕЖДЕНИЕ
Для работы схемы без насосов ХВС следует задать Меню/Общее/ Насосы Контура2/
Использовать насосы ХВС-нет.
