4 Функциональные схемы

4.6 Принцип управления контурами и насосными группами

В прибор заложены пять готовых схем регулирования. Схему следует выбирать в зависимости от

наличия в системе контуров управления и насосных групп. Каждая насосная группа в контуре может

состоять из одного или двух насосов.

Прибор может быть использован для управления одним контуром (отопление либо ГВС) или двумя

независимыми контурами (два контура отопления/два контура ГВС/отопление + ГВС).

Отопление и ГВС

Основной режим работы контура — «Нагрев». режиме «Нагрев» прибор поддерживает заданную

температуру в контуре Т

• для контура отопления:

– по графику в зависимости от температуры наружного воздуха Т

;

– по графику в зависимости от температуры прямой воды Т

пр

;

– по температуре обратной воды Т

обр

• для контура ГВС:

– по заданной уставке;

– по температуре обратной воды Т

обр

В случае отклонения температуры теплоносителя от заданного значения прибор подает команду на

КЗР, установленный в подающем трубопроводе теплосети.

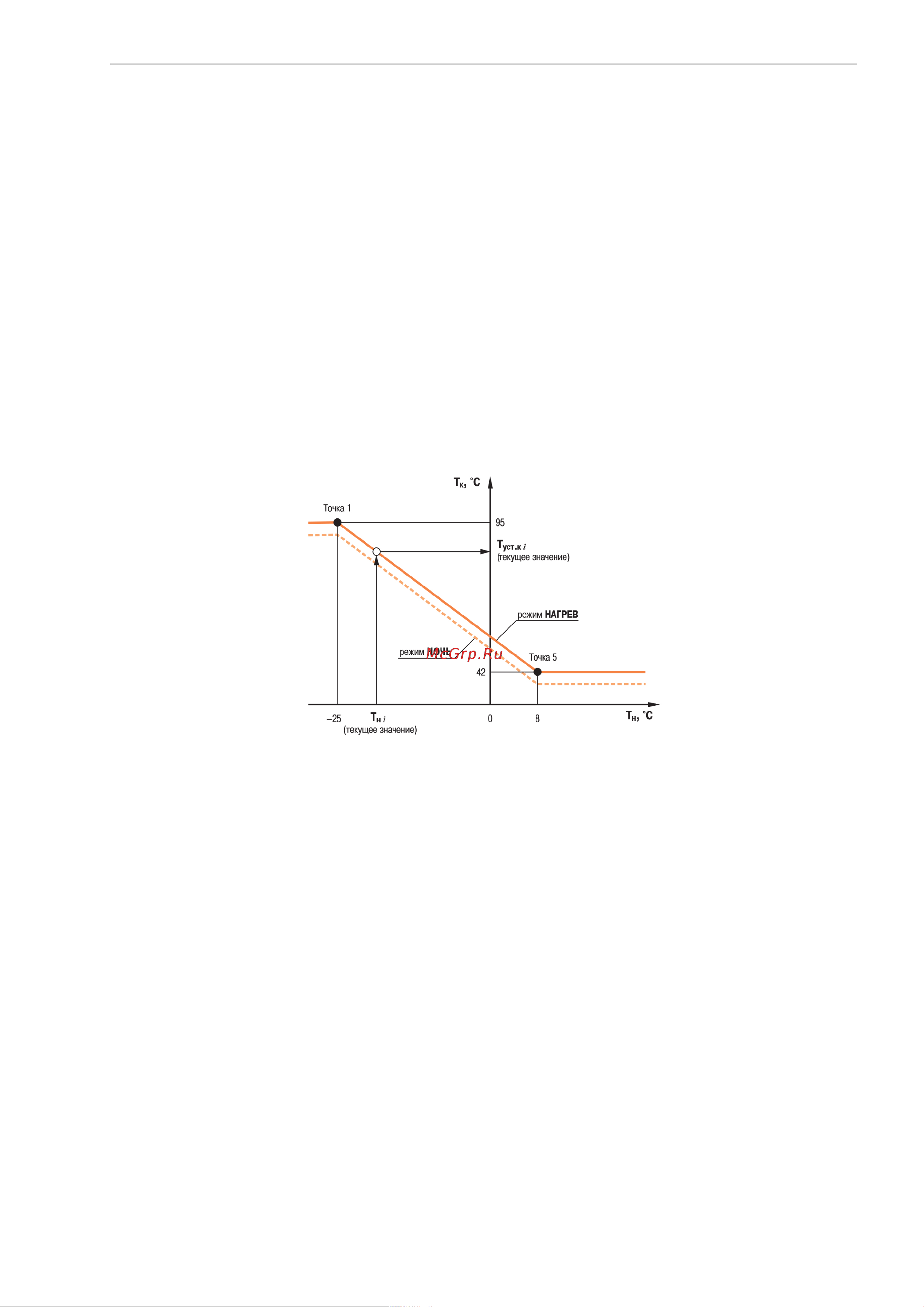

Рисунок 4.6 – Регулирование температуры в контуре по температуре наружного воздуха

Температура в контуре отопления Т

поддерживается прибором согласно заданному отопительному

графику в зависимости от температуры наружного воздуха Т

или температуры прямой воды из

теплосети Т

пр

Функция Занижения уставки позволяет снизить потребление тепла в ночное время и выходные.

Для исключения «перетопа» следует производить коррекцию уставки по графику обратной воды. Для

этого устанавливается датчик температуры обратной воды Т

обр
