4 Функциональные схемы
18

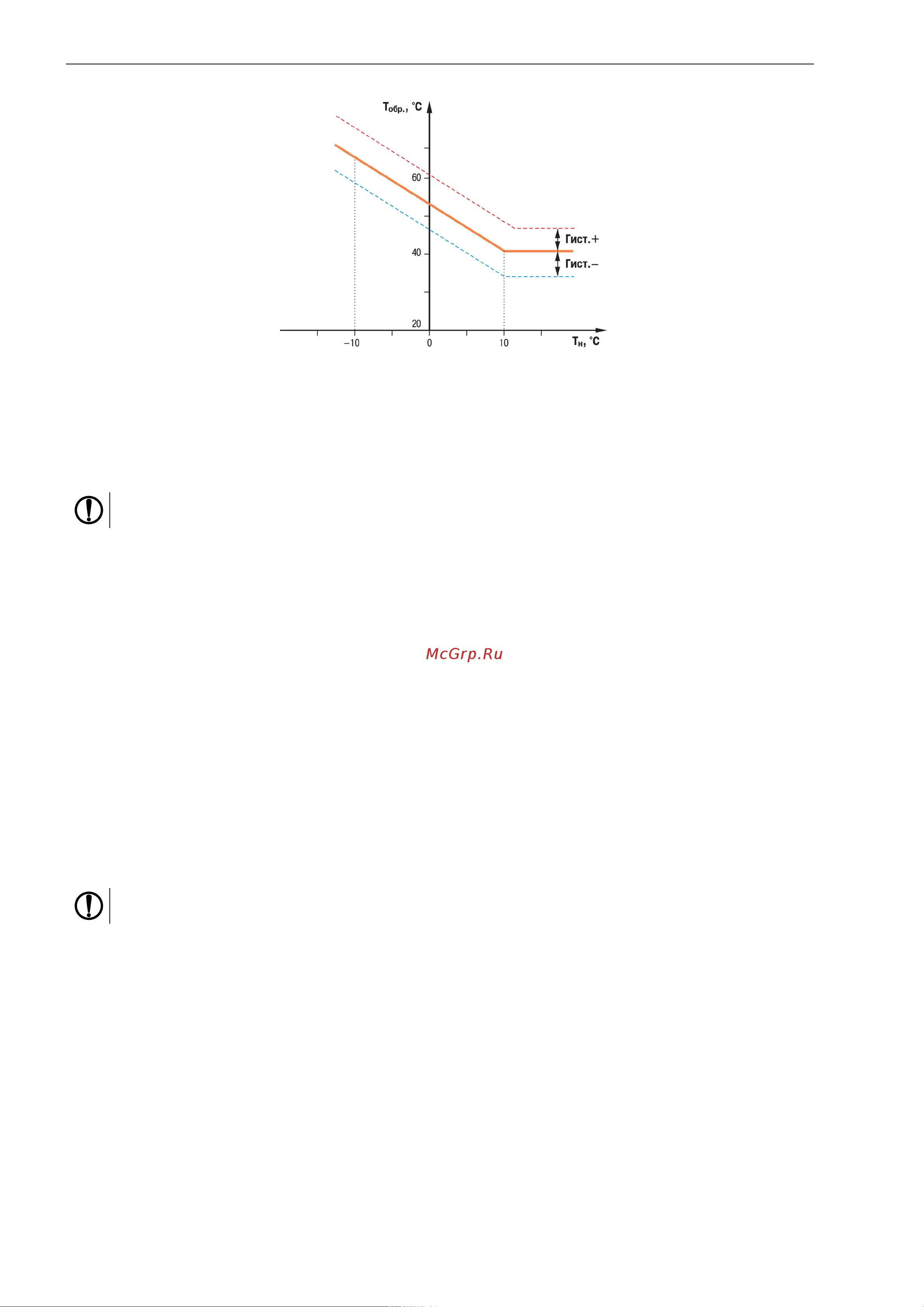

Рисунок 4.7 – График зависимости температуры обратной воды от температуры наружного
воздуха
График обратной воды может быть задан:
• в зависимости от температуры наружного воздуха Т
н
или по Т
пр
;
• в зависимости от температуры прямой воды Т
пр
.
ПРЕДУПРЕЖДЕНИЕ
Для каждого контура уставка по температуре и графики настраиваются отдельно.
Пока Т
обр
находится в пределах гистерезиса, прибор регулирует Т
к
по отопительному графику. Как
только Т
обр
выходит за пределы гистерезиса, прибор начинает регулирование по графику обратной
воды и продолжает его, пока измеряемое значение не вернется в пределы гистерезиса.
Регулирование температуры обоих контуров происходит по графику одного типа.
Для систем отопления предусмотрен режим «Лето» для отключения контура в летнее время. Насосы в
летний период могут быть включены на заданное время с заданной периодичностью для
предупреждения заклинивания.
Циркуляционные насосы
Для обеспечения циркуляции теплоносителя прибор управляет одним или двумя насосами в контуре.
Если используется два насоса, то алгоритмом производится их автоматическое чередование через
заданные промежутки времени, для равномерного износа. Смена насосов происходит через заданный
интервал времени с паузой для защиты от гидроударов. Временные интервалы следует настраивать
для каждой насосной группы отдельно.
Для контроля исправности насосов используются датчики: датчик-реле давления, реле перепада
давления, электроконтактный манометр или реле протока (датчик ставится на группу насосов). В
случае неисправности подается аварийный сигнал и включается исправный насос (в насосной группе).
Насосы ХВС
ПРЕДУПРЕЖДЕНИЕ
Управление насосами ХВС производится только для схемы № 5.
Чередование насосов и контроль исправности происходит аналогично работе циркуляционных
насосов.
Насосы подпитки
Насосы подпитки используются в контуре отопления для поддержания заданного давления. Давление
контролируется по датчику P
под
, который устанавливается на обратном трубопроводе. В качестве
датчика может выступать аналоговый датчик с унифицированным сигналом. В случае снижения
давления P
под
в системе ниже заданной уставки прибор подает сигнал на включение насоса подпитки
либо открытие отсечного клапана системы подпитки.
Чередование насосов и контроль исправности происходит аналогично работе циркуляционных
насосов.
