5 Установка прибора DIN-реечного крепления

Для установки прибора следует:

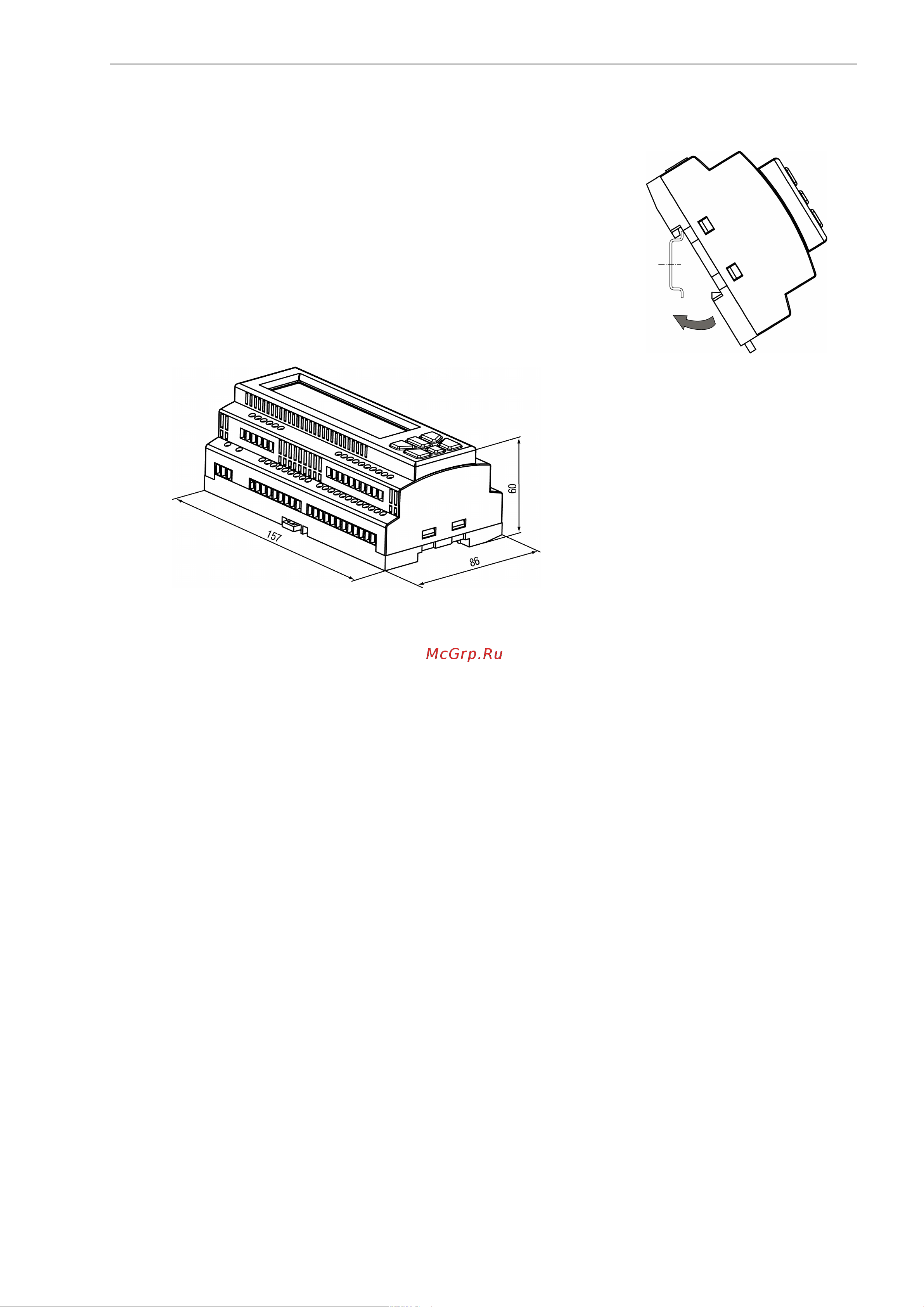

Рисунок 5.1 – Монтаж прибора

на DIN-рейку

1. Подготовить место на DIN-рейке для установки прибора

(см. рисунок 5.2).

2. Установить прибор на DIN-рейку.

3. С усилием придавить прибор к DIN-рейке в направлении,

показанном стрелкой, до фиксации защелки.

Для демонтажа прибора следует:

1. Отсоединить линии связи с внешними устройствами.

2. В проушину защелки вставить острие отвертки.

3. Защелку отжать, после чего отвести прибор от DIN-рейки.

Рисунок 5.2 – Габаритные размеры корпуса
