6 Подключение

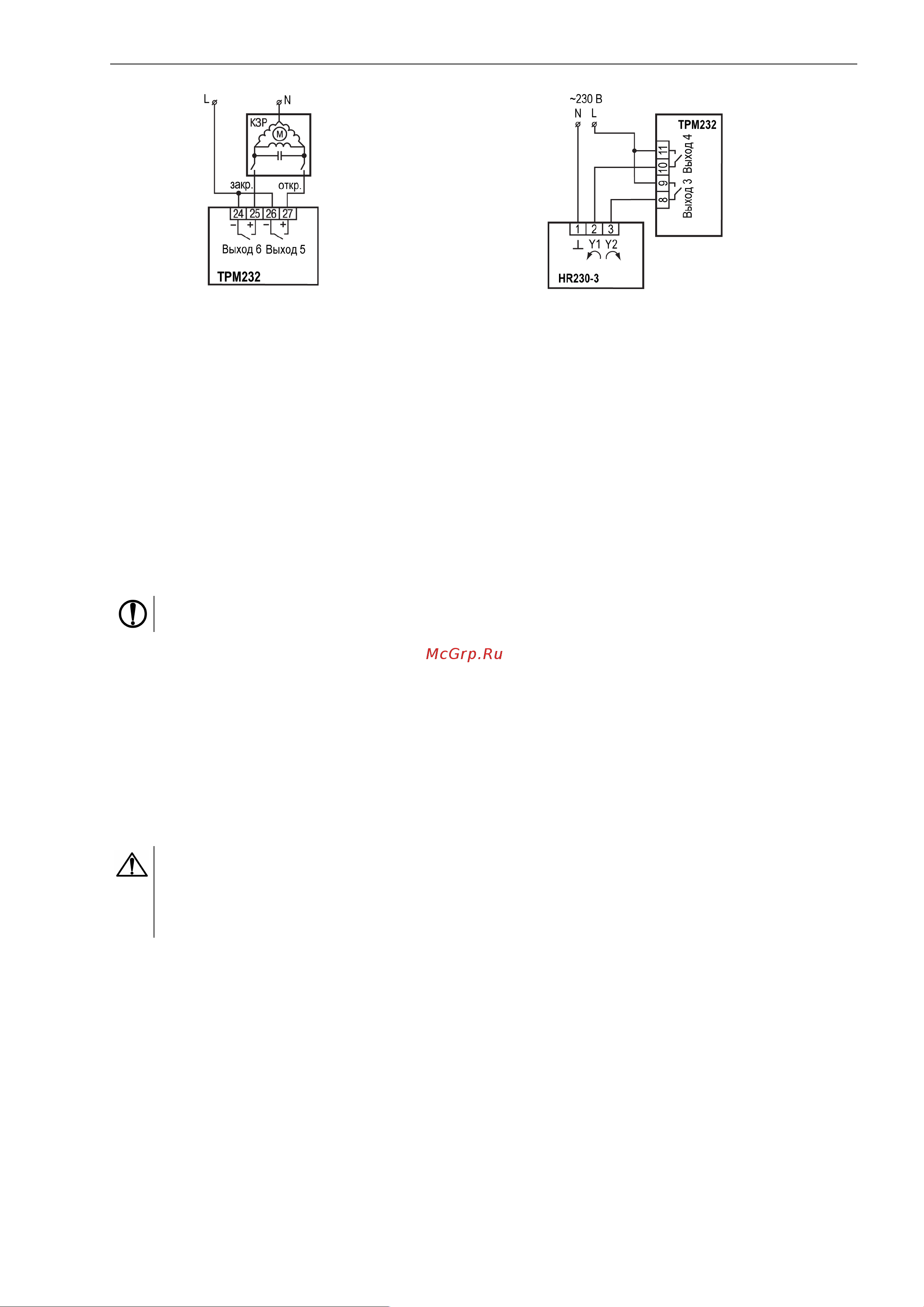

Рисунок 6.13 – Подключение клапана с дискретным управлением к ВУ типа Р

6.5.3 Подключение насоса

Насос следует подключать в соответствии со схемами подключения для конфигураций 1–5.

Коммутируемые силовые цепи должны иметь напряжение не более 230 В и рабочий ток не более 8 А.

6.6 Подключение к ПК

В приборе ТРМ232М установлен модуль интерфейса RS-485 для организации работы прибора по

стандартным протоколам ОВЕН или Modbus. Интерфейсы позволяют:

• настраивать прибор с ПК с помощью программы-конфигуратора;

• считывать измеряемые величины из прибора в ПК;

• тиражировать конфигурацию из одного прибора в один или несколько других.

Сетевые настройки порта RS-485 задаются в меню Конфигурация → Настр.RS-485.

ПРЕДУПРЕЖДЕНИЕ

Интерфейс RS-232 является сервисным и в работе не используется.

6.7 Подключение модуля МР1–Р

Модуль расширения выходных устройств предназначен для увеличения количества ВУ прибора

ТРМ232М.

Модуль расширения должен быть подключен к прибору на этапе эксплуатации. Для конфигурирования

прибора подключать МР1 не обязательно. Подключение модуля к прибору показано на схемах № 4 и №

6.8 Подключение по интерфейсу DBGU для обновления встроенного ПО

Интерфейс DBGU предназначен для обновления версии встроенного ПО прибора.

ОПАСНОСТЬ

Порт предназначен исключительно для сервисных целей. Запрещается подключать к нему

любые устройства на этапе наладки и эксплуатации, за исключением платы для обновления

встроенного ПО. Перед подключением следует проконсультироваться со специалистом

технической поддержки ОВЕН.

Для соединения с ПК следует использовать:

• специальную плату-переходник;

• кабель КС1 или КС2.

Кабель соединяет плату-переходник с портом RS-232 ПК напрямую или через адаптер USB/RS-232.

Кабель КС2 и плата-переходник входят в «Комплект для перепрошивки ТРМ133М» и приобретаются

отдельно.

В случае обновления встроенного ПО сбрасываются значения всех конфигурационных параметров и

время.

После обновления следует выполнить действия:

• восстановить заводские настройки;

• установить текущее время;

• настроить прибор заново.
