6 Подключение

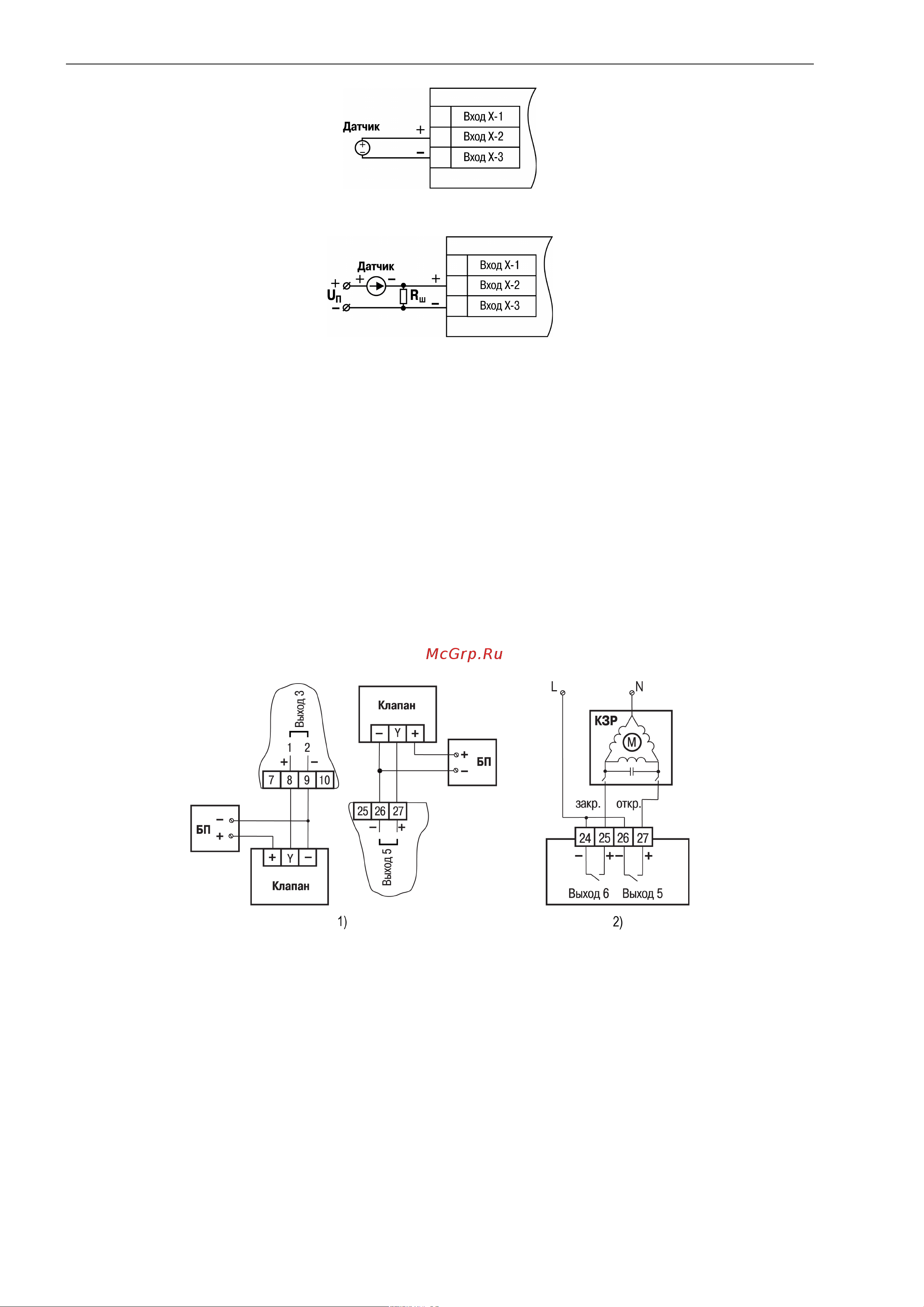

Рисунок 6.10 – Схема подключения активного датчика с выходом в виде напряжения или 0...1 В

Рисунок 6.11 – Схема подключения пассивного датчика с токовым выходом 0...5 мА или 0(4)...20

мА Rш = 100 ± 0,1 Ом

6.5 Подключение нагрузки к ВУ

6.5.1 Назначение выходов

Назначение выходов прибора зависит от выбранной схемы управления. Подключаемые

исполнительные механизмы отображены на соответствующей схеме подключения.

6.5.2 Подключение клапана

В зависимости от типа ВУ к прибору подключается клапан:

• с двухпозиционным или трехпозиционным управлением для прибора с выходным элементом

типа Р;

• с аналоговым приводом 0...10 В для модификации с выходным элементом типа У.

Схемы подключения клапанов приведены ниже.

Рисунок 6.12 – Подключение клапана с аналоговым управлением к ВУ типа У (на примере

подключения клапанов с приводами типа: 1) ST.0, 2) HR230–3)
