6 Подключение

6.4.4 Подключение дискретных входов

В качестве датчиков могут быть использованы датчики с выходом «сухой контакт», а также различные

выключатели, кнопки, концевые выключатели, контакты реле и т. д.

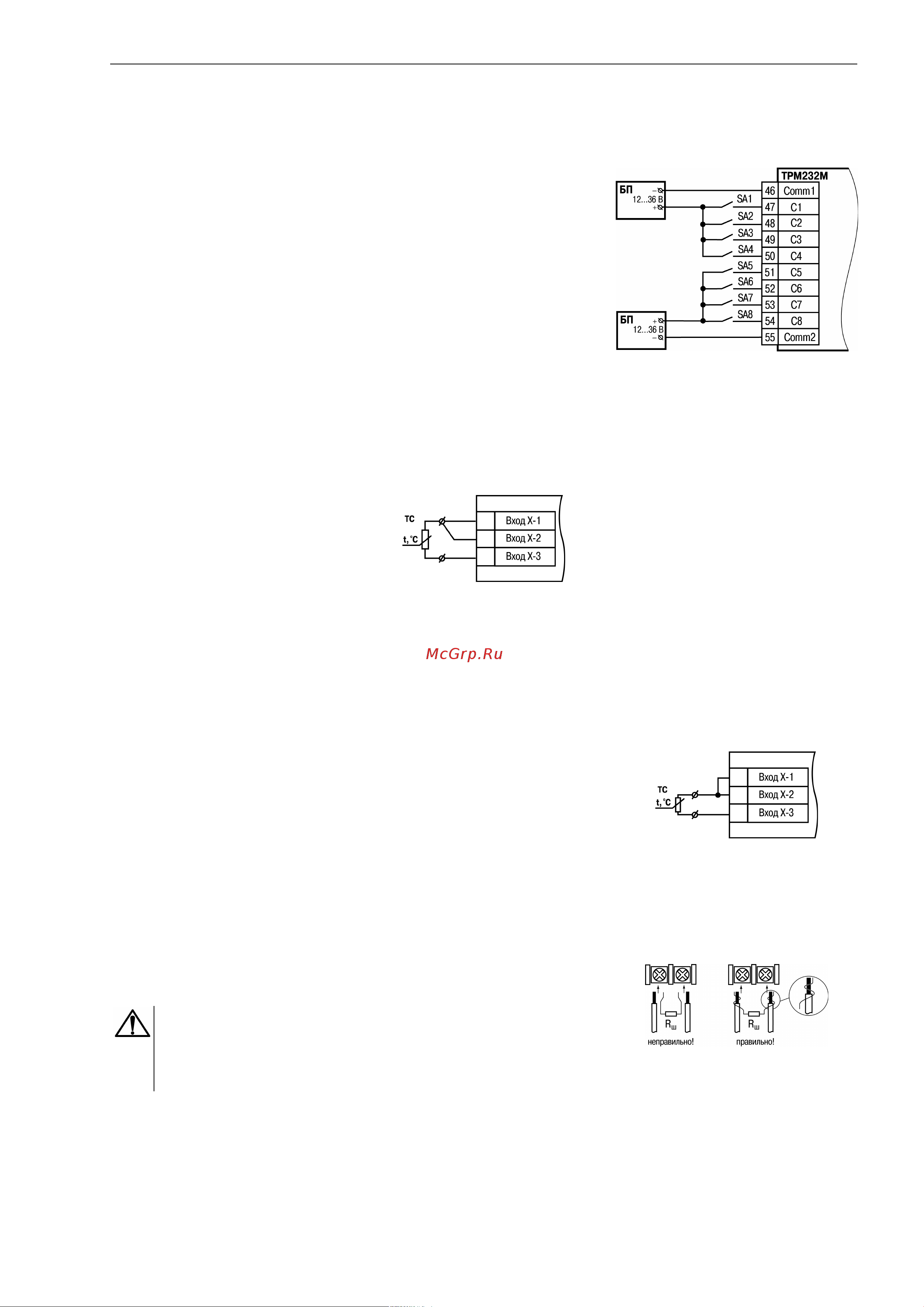

Рисунок 6.6 – Подключение

датчиков к дискретным

входам

Группы входов С1…С4 и С5…С8 гальванически развязаны.

Можно использовать встроенный блок питания: один общий или два

разных.

В случае использования одного блока питания (БП) клеммы Comm1

и Comm2 следует объединить.

6.4.5 Подключение ТС по трехпроводной схеме

Рисунок 6.7 – Трехпроводная схема подключения ТС

В приборе используется трехпроводная схема подключения ТС.

Соединение ТС с прибором по двухпроводной линии допускается только при выполнении

определенных условий (см. раздел ниже).

6.4.6 Подключение ТС по двухпроводной схеме

Рисунок 6.8 – Двухпроводная

схема подключения ТС

Для подключения следует выполнить действия:

• установить перемычку между контактами Вход Х-1 и Вход Х-

2 прибора;

• двухпроводную линию подключить к контактам Вход Х-2 и

Вход Х-3.

6.4.7 Подключение аналоговых датчиков

Рисунок 6.9 – Подключение

датчиков с выходом в виде

тока или напряжения

Подключать датчики можно непосредственно к входным контактам

прибора.

ВНИМАНИЕ

Подключение датчиков с выходом в виде тока (0...5,0 мА,

0...20,0 мА или 4,0…20,0 мА) следует выполнять только

после установки шунтирующего резистора сопротивлением

100 Ом (допуск не более 0,1 %).
